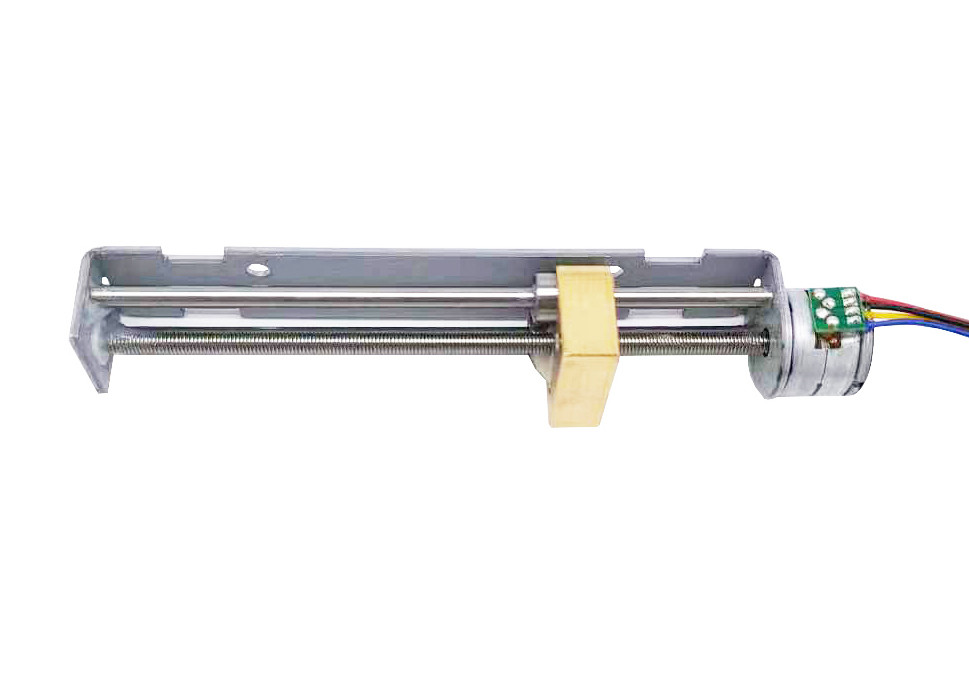

2-phasiger kupferner Schieberschrittmotordurchmesser 15 Millimeter, mit M3 Leitspindel, stieß 450g

Herkunftsort Jiangsu, China (Festland)
Markenname VIC-TECH
Zertifizierung RoHS
Modellnummer SM15-80L-T
Min Bestellmenge 1 Einheit
Preis $7-$15/unit
Verpackung Informationen Verkauf von Einheiten: Plastikkasten des einzelnen Einzelteils inner, äußeres Papierkasten Paket: ei
Lieferzeit 15-30 Arbeitstage
Zahlungsbedingungen Western Union, MoneyGram, Kreditkarte
Versorgungsmaterial-Fähigkeit 1000000 Einheiten / Jahr

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype-Anwendung: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Typ Dauermagnet Schritt-Winkel 18°/step
Phase 2 Phasen Gegenwärtig/Phase 400mA/Phase
Spulen-Widerstand 15 ± 10%Ω/PHASE ((20°C) Stoßen Sie 450g
Markieren

2 Phasen verkupfern Schieber-Schrittmotor

,

M3 Leitspindel-Schieber-Schrittmotor

,

Linearer Schrittmotor Durchmessers 20mm

Hinterlass eine Nachricht
Produkt-Beschreibung

SM15-80L-T 2-phasiger Kupferschieber-Schrittmotor mit Durchmesser von 20 mm, mit Schraube M3, Schubkraft 450 g

Dies ist ein 15 mm linearer Motor. Er hat einen Kupferschieber mit zwei linearen Lagern, mit Hilfe von linearen Lagern wird die Stabilität des Schiebers erheblich verbessert.

Die Schraube ist eine gewöhnliche M3 * 0.5P Gewinde, so dass, wenn der Motor einmal dreht, wird der Schieberegler einen Tonhöhe (0,5 mm) bewegen.Es wird eine Revolution machen.Die Schrittgröße dieses Motors beträgt 0,025 mm.

Der Motor ist sehr nützlich für eine präzise lineare Steuerung, der Schub des Schiebereglers kann mehr als 400 g erreichen.

Der Schlag dieses Motors beträgt 80 mm. (Schlag ist, wie weit es von beiden Enden reisen kann)

Unser Team verfügt über mehr als zehn Jahre Erfahrung in der Entwicklung und Produktion von Schrittmotoren.und kann Produktentwicklung und Hilfsdesign nach den besonderen Bedürfnissen der Kunden realisieren!

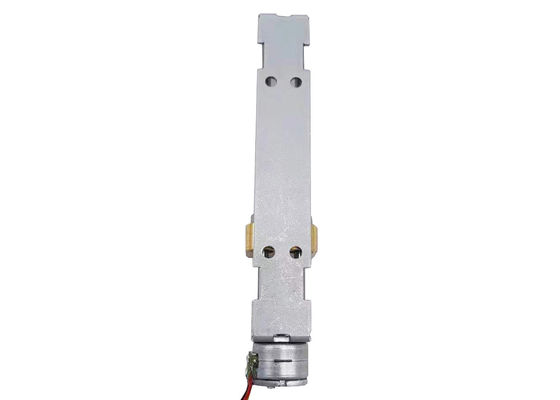

2-phasiger kupferner Schieberschrittmotordurchmesser 15 Millimeter, mit M3 Leitspindel, stieß 450g 0

Anwendungen:



weit verbreitet für automatische Geräte, medizinische Geräte, Präzisionsmessgeräte, Gravurmaschinen, andere kleine lineare Schiebegeräte usw.



Mechanische Dimension:MM





2-phasiger kupferner Schieberschrittmotordurchmesser 15 Millimeter, mit M3 Leitspindel, stieß 450g 1

Parameter:



Modell Nr.

SM15-80L

Widerstandsfähigkeit der Spule

15 ± 10%Ω/PHASE ((20°C)

Spannung

6 V Gleichstrom

Anzahl der Phasen

2 Phasen

Strom pro Phase

400mA/Phase

Schrittwinkel

18°/STEP

Ausgangsmethode

Zwei Phasen der Aufregung

Antriebsmodus

BIPOLARER Antrieb

Ausziehtrieb

Mehr als 230 g AT 500 pps

Maximale Reaktionsfrequenz

Mehr als 1200 pps

Maximale Anlauffrequenz

Mehr als 900 pps

Isolationsklasse

Klasse E für Spulen

Isolierfestigkeit

100 V AC für eine Sekunde

Widerstand gegen Isolierung

50mΩ Gleichstrom 500 V

Betriebstemperatur

-0°C bis +55°C

Motoroberflächentemperatur

80°C oder weniger


1) KameraHauptanwendung

2) Optische Geräte

3) Linsen

4) Präzisionsmedizinische Geräte

5) automatische Türschlösser



Detaillierte Produktpräsentation

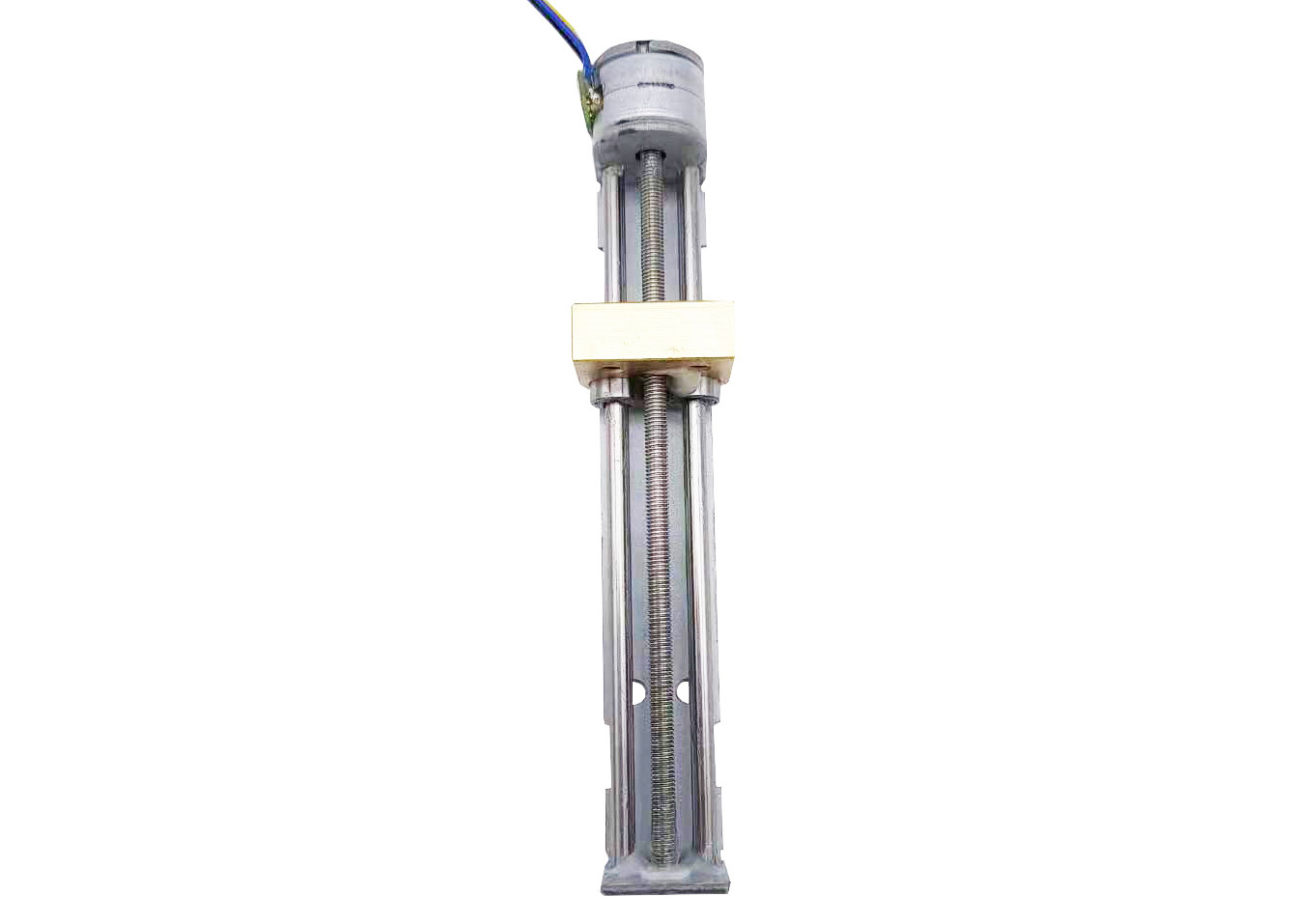

 2-phasiger kupferner Schieberschrittmotordurchmesser 15 Millimeter, mit M3 Leitspindel, stieß 450g 2

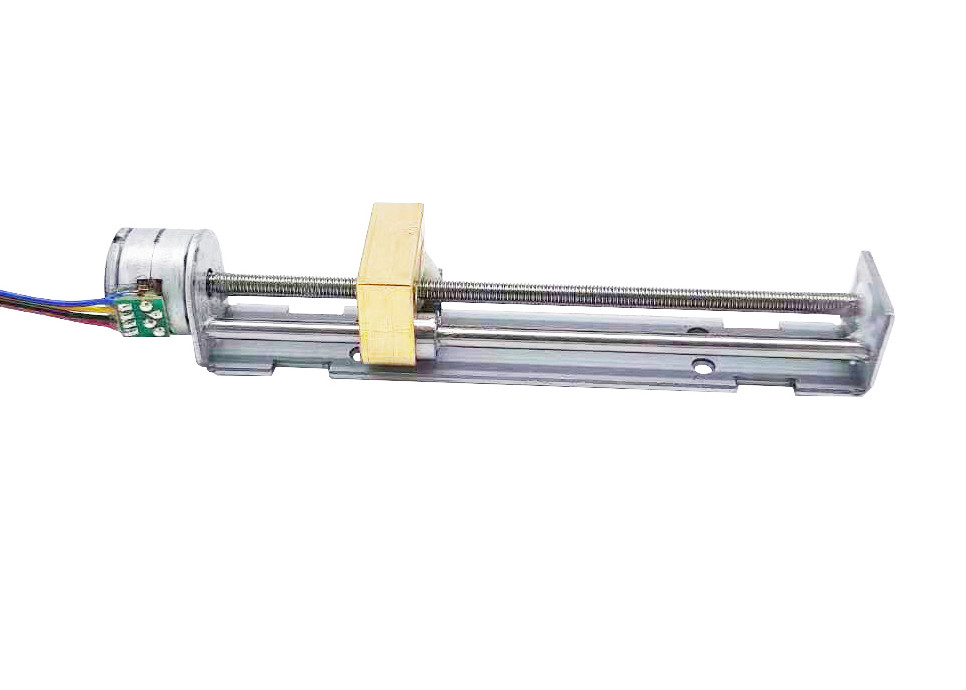

2-phasiger kupferner Schieberschrittmotordurchmesser 15 Millimeter, mit M3 Leitspindel, stieß 450g 3



Typ der Drahtverbindung zur Referenz

Der Motor-Eingangsteil des FPC, kann aber nach Kundenwunsch in eine Verbindungsleitung Nadel, PCB und andere Formen geändert werden.

2-phasiger kupferner Schieberschrittmotordurchmesser 15 Millimeter, mit M3 Leitspindel, stieß 450g 4
