18 linearer DauermagnetSchrittmotor des externen Laufwerks des Gradschrittwinkels 15mm

  • 18 degree step angle 15mm external drive permanent magnet linear stepper motor
  • 18 degree step angle 15mm external drive permanent magnet linear stepper motor
  • 18 degree step angle 15mm external drive permanent magnet linear stepper motor
  • 18 degree step angle 15mm external drive permanent magnet linear stepper motor
  • 18 degree step angle 15mm external drive permanent magnet linear stepper motor
  • 18 degree step angle 15mm external drive permanent magnet linear stepper motor
  • 18 degree step angle 15mm external drive permanent magnet linear stepper motor
Herkunftsort China
Markenname VIC-TECH
Zertifizierung RoHS
Modellnummer VSM15-TBD
Min Bestellmenge 1Unit
Preis $6.5~$30/Unit
Verpackung Informationen Standardexportverpackung oder kann besonders angefertigt werden
Lieferzeit 15-30 Arbeitstage
Zahlungsbedingungen Western Union, T/T, L/C, MoneyGram
Versorgungsmaterial-Fähigkeit 1000000 Einheiten/Jahr

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype-Anwendung: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Phasen-Induktanz 9 (±10%) Ohm/20C Nr. Phasen 2 Phasen
Maximaler Schub 10N Schritt-Winkel 18 Grad
Nennspannung DC 5V Führung 0.5mm 1.0mm
Schrauben-Durchmesser 15mm
Hinterlass eine Nachricht
Produkt-Beschreibung

linearer DauermagnetSchrittmotor 15mm externen Laufwerks

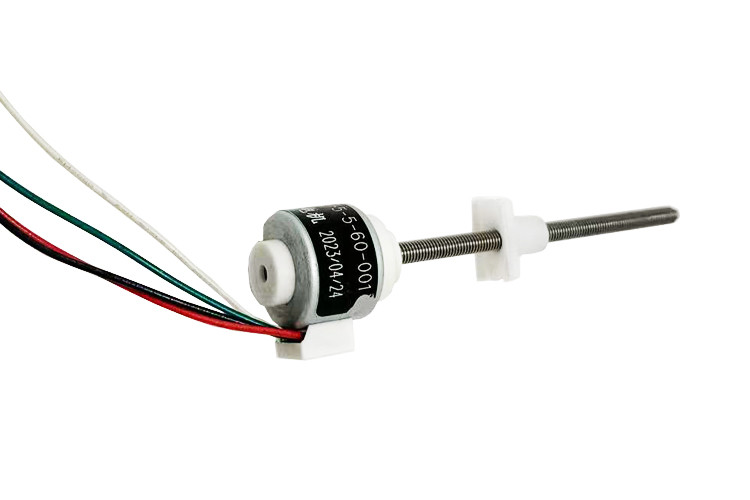

Dieses ist ein 15mm linearer DauermagnetSchrittmotor mit externem Laufwerk.

Der Außendurchmesser des Motors ist 15mm, ist der Schrittwinkel ° 18, ist der Schraubendurchmesser 3.0mm, und der maximale Schub ist 10N. Vorgeschlagene Last weniger als oder Gleichgestelltes zu 8N

Schritt size= (Schritt size/360) * Führung (Millimeter)

Die verfügbaren Führungen sind 0.4mm, 0.5mm und 1mm

Merken Sie bitte, dass Geschwindigkeit und Beschleunigung auch betrachtet werden sollten, wenn man den passenden Draht vorwählt. Die Geschwindigkeit eines linearen Schrittmotors ist umgekehrt zum Schub proportional, also bedeutet es, dass die Erhöhung der Arbeitsgeschwindigkeit des Motors entsprechend den Schub des Motors verringert.

Gleichzeitig zu betrachten ist auch notwendig: Arbeitszyklus, Systemleben, Umweltfaktoren, wiederholt, Genauigkeits-, Geräusch- und Erschütterungsanforderungen, annehmbaren Rückprall, Beschleunigungs-/Verlangsamungsanforderungen, Straßenverhältnisse in Position bringend, horizontal oder vertikal





18 linearer DauermagnetSchrittmotor des externen Laufwerks des Gradschrittwinkels 15mm 0



Mechanisches Maß: Millimeter



18 linearer DauermagnetSchrittmotor des externen Laufwerks des Gradschrittwinkels 15mm 1

SCHRITT-GESCHWINDIGKEITS-UND SCHUB-KURVE:



18 linearer DauermagnetSchrittmotor des externen Laufwerks des Gradschrittwinkels 15mm 2





Technische Eigenschaften


Dieses Produkt ist ein patentiertes Produkt der Firma. Es wandelt die Rotation des Motors in eine lineare Bewegung durch den Verwandten um
Bewegung des internen Rotors und der Schraube. Sie wird hauptsächlich in der Ventilsteuerung, automatische Knöpfe, medizinische Ausrüstung, Gewebe verwendet
Maschinen, Roboter und andere in Verbindung stehende Felder.
Gleichzeitig kann das externe verdrahtende Teil vier Klemmen (helle Stifte) benutzen oder Verbindungsdrähte oder FPC FFC PWB, etc.
entsprechend Kundenanforderungen.
Das Ertragteil ist linear.

Typische Anwendungen

  • Medizinische Ausrüstung

  • Steuerung

  • Drucker 3D

  • Präzisions-Kalibrierung

  • Präzisions-flüssiges Maß

  • Genaue Positions-Bewegung

Spezifikationen

Bewegungsdurchmesser

15mm

Nennspannung

4V 5V 12V

Nr. Phasen

2 Phasen

Phasen-Strom

200mA 160mA 70mA

Phasen-Induktanz

20Ω 33Ω 180Ω

Schrittwinkel

18 Grad
Stear-Reise 0.02mm 0.025mm 0.05mm



Wettbewerbsvorteil

  • Hohe Qualität und der beste Preis.

  • Liefern Sie schnell, Speicherfirma und reiches Inventar

  • Nahe Shanghai-Hafen ist der Verkehr sehr bequem.

Produkt-Detail-Darstellung

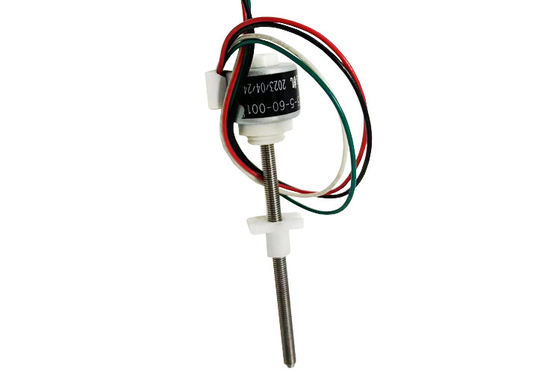

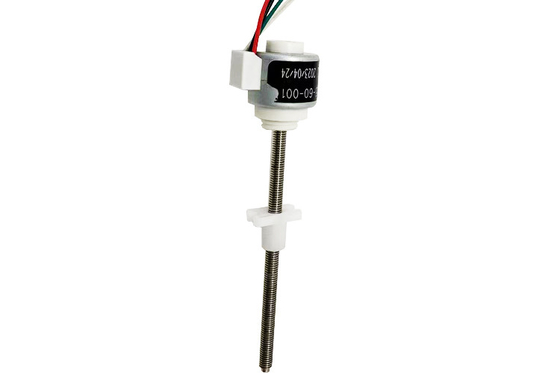

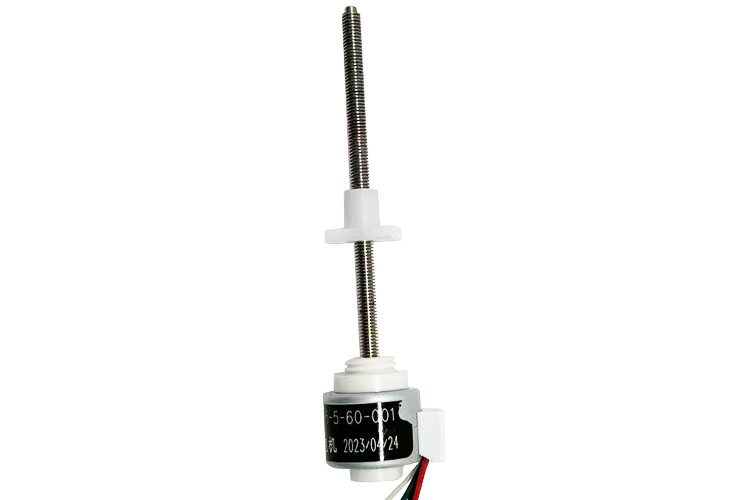

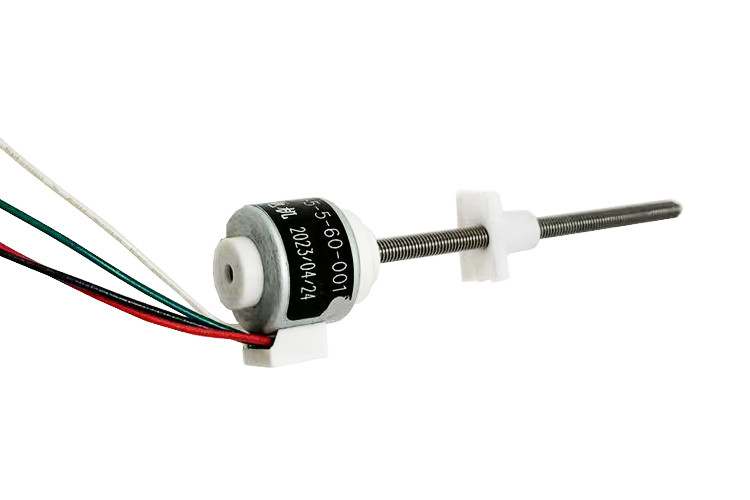

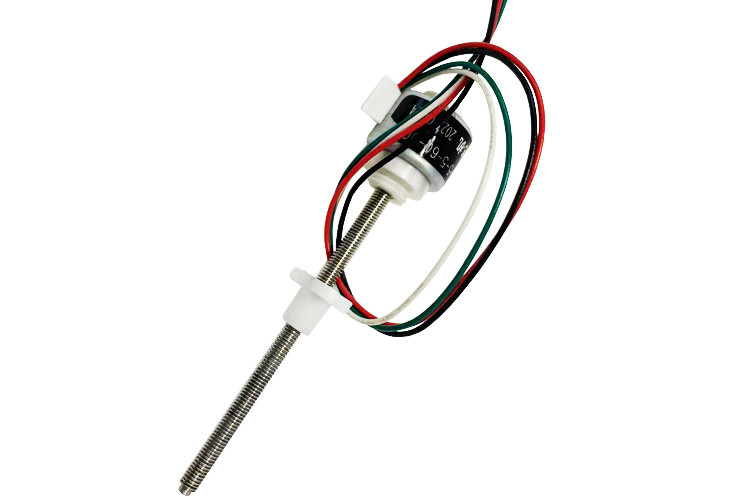

18 linearer DauermagnetSchrittmotor des externen Laufwerks des Gradschrittwinkels 15mm 3





18 linearer DauermagnetSchrittmotor des externen Laufwerks des Gradschrittwinkels 15mm 4
 18 linearer DauermagnetSchrittmotor des externen Laufwerks des Gradschrittwinkels 15mm 5
