Hybrider Schrittmotor NEMA 8 (20mm), zweipolig, 4 Führung, GIPFEL-Leitspindel, lärmarmes, langes Leben, Hochleistung

  • Nema 8 (20mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance
  • Nema 8 (20mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance
  • Nema 8 (20mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance
  • Nema 8 (20mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance
  • Nema 8 (20mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance
  • Nema 8 (20mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance
  • Nema 8 (20mm) hybrid stepper motor, bipolar, 4-lead, ACME lead screw, low noise, long life, high performance
Herkunftsort China
Markenname VIC-TECH
Zertifizierung RoHS
Modellnummer VSM20HSM
Min Bestellmenge 1Unit
Preis $33~$78/Unit
Verpackung Informationen Standardexportverpackung oder kann besonders angefertigt werden
Lieferzeit 15-30 Arbeitstage
Zahlungsbedingungen Western Union, T/T, L/C, MoneyGram
Versorgungsmaterial-Fähigkeit 1000000 Einheiten/Jahr

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype-Anwendung: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Bewegungsgröße 20mm Spannung/Phase 2.5 / 6.3V
Gegenwärtig/Phase 0.5A Widerstand/Phase 5.1 / 12.5Ω
Induktanz/Phase 1.5 / 4.5mH Zahl von Anschlussleitungen 4
Rotor-Trägheit 2 g·cm-² Stadt Changzhou
Hinterlass eine Nachricht
Produkt-Beschreibung

Nema 8 (20mm) Hybrid-Schrittmotor, bipolar, 4-Lead, ACME-Lead-Schraube, geringer Lärm, lange Lebensdauer, hohe Leistung

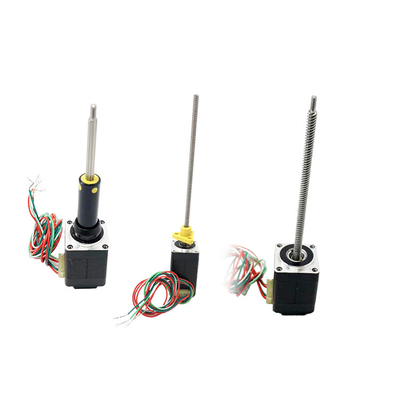

Dieser 20mm-Hybrid-Schrittmotor ist in drei Varianten erhältlich: extern angetrieben, durchgängig und durchgängig.

Hybrider Schrittmotor NEMA 8 (20mm), zweipolig, 4 Führung, GIPFEL-Leitspindel, lärmarmes, langes Leben, Hochleistung 0

Auswärtige Motorumrisse nach VSM20HSM-Standard:



Hybrider Schrittmotor NEMA 8 (20mm), zweipolig, 4 Führung, GIPFEL-Leitspindel, lärmarmes, langes Leben, Hochleistung 1





Beschreibung:





Produktbezeichnung

 20 mm Außenantriebene Hybrid-Schrittmotoren

Modell

 VSM20HSM

Typ

 Hybrid-Schrittmotoren

Schrittwinkel

 10,8°

Spannung (V)

 2.5 / 6.3

Strom (A)

 0.5

Widerstand (Ohm)

 5.1 / 12.5

Induktivität (mH)

1.5 / 4.5
Blei Drähte 4

Bei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit der Fahrzeuge zu messen.

0.02 / 0.04

Motorlänge (mm)

30 / 42
Umgebungstemperatur -20 °C ~ +50 °C
Temperaturanstieg 80K Max.
Dielektrische Festigkeit 1mA Max. @ 500V, 1KHz, 1 Sek.
Widerstand gegen Isolierung 100MΩ Min. @500Vdc



Zertifizierungen:



Hybrider Schrittmotor NEMA 8 (20mm), zweipolig, 4 Führung, GIPFEL-Leitspindel, lärmarmes, langes Leben, Hochleistung 2

Elektrische Parameter:



Motorgröße

Spannung/

Phase

(V)

Aktueller/

Phase

(A)

Widerstand

Phase

(Ω)

Induktivität

Phase

(mH)

Zahl der

Blei Drähte

Rotor Trägheit

(g.cm)2)

Haltemoment

(N.m.)

Motorlänge L

(mm)
20 2.5 0.5 5.1 1.5 4 2 0.02 30
20 6.3 0.5 12.5 4.5 4 3 0.04 42



Allgemeine technische Parameter:



Radialfreiheit 0.02 mm Max (450 g Belastung) Isolierwiderstand 100MΩ @500VDC
Achsfreiheit 0.08 mm Max (450 g Belastung) Dielektrische Festigkeit 500VAC, 1mA, 1s@1KHZ
Maximale Radiallast 15N (20mm von der Flanschoberfläche entfernt) Isolationsklasse Klasse B (80K)
Maximale axiale Last 5N Umgebungstemperatur -20 °C ~ +50 °C



Spezifikationen der Schraube:

Durchmesser der Schraube ((mm)) Blei ((mm) Schritt ((mm) Abschalten der Selbstschließkraft (N)
3.5 0.6096 0.003048 80
3.5 1 0.005 40
3.5 2 0.01 10
3.5 4 0.02 1
3.5 8 0.04 0

Drehmomentfrequenzkurve:

Hybrider Schrittmotor NEMA 8 (20mm), zweipolig, 4 Führung, GIPFEL-Leitspindel, lärmarmes, langes Leben, Hochleistung 3

Hybrider Schrittmotor NEMA 8 (20mm), zweipolig, 4 Führung, GIPFEL-Leitspindel, lärmarmes, langes Leben, Hochleistung 4

Prüfbedingungen:

Hubschrauberantrieb, halb Mikroschritt, Antriebsspannung 24V



Anwendungsbereiche:



3D-Druck:20mm-Hybrid-Schrittmotoren können zur Bewegungskontrolle in 3D-Druckern verwendet werden, um den Druckkopf, die Bühne und das axiale Bewegungssystem zu antreiben.



Automatisierungsgeräte: Diese Schrittmotoren werden häufig in Automatisierungsgeräten wie automatischen Verpackungsmaschinen, automatischen Montagelinien, automatischen Handhabungsroboterarmen usw. verwendet.für die präzise Steuerung von Position und Geschwindigkeit.



Robotik:Im Bereich der Robotik werden 20-mm-Hybrid-Schrittmotoren zur Steuerung der Gelenkbewegungen von Robotern zur genauen Haltung und Positionskontrolle eingesetzt.



Maschinen zum Bearbeiten mit CNC-Werkzeug:Diese Schrittmotoren werden auch in CNC-Werkzeugmaschinen verwendet, um präzise Bewegungen von Werkzeugen oder Tischen für eine hochpräzise Bearbeitung voranzutreiben.



Medizinische Geräte:In der medizinischen Ausrüstung können 20mm-Hybrid-Schrittmotoren verwendet werden, um die Bewegung von Komponenten in medizinischer Ausrüstung, wie chirurgischen Robotern und Medikamentenliefersystemen, genau zu steuern.



Fahrzeuggeräte:In der Automobilindustrie können diese Schrittmotoren verwendet werden, um die Position und Bewegung von Automobilkomponenten zu steuern, z. B. Fensterhebe- und -senksysteme, Sitzregelungssysteme,und so weiter..



Smart Home:Im Bereich des Smart Home können 20mm-Hybrid-Schrittmotoren zur Steuerung des Öffnens und Schließens von Vorhängen, rotierenden Kameras in Heimsicherheitssystemen usw. verwendet werden.



Dies sind nur einige der gängigen Anwendungsbereiche von 20mm-Hybrid-Schrittmotoren, tatsächlich haben Schrittmotoren eine breite Palette von Anwendungen in verschiedenen Branchen und Bereichen.Spezifische Anwendungsszenarien hängen auch von ihren spezifischen Spezifikationen ab, Leistungs- und Kontrollanforderungen.



Vorteil:



Genauigkeit und Positionierungsfähigkeit:Hybrid-Schrittmotoren bieten eine hohe Genauigkeit und Positionierungsfähigkeit für feine Schrittbewegungen, oft mit niedrigen Schrittwinkeln wie 1,8 Grad oder 0,9 Grad,Dies führt zu einer genaueren Positionskontrolle.



Hochdrehmoment und Hochdrehzahl:Hybrid-Schrittmotoren sind so konstruiert, dass sie ein hohes Drehmoment und mit dem richtigen Treiber und Steuergerät eine hohe Geschwindigkeit erzeugen.Dies macht sie für Anwendungen geeignet, die sowohl hohes Drehmoment als auch hohe Geschwindigkeit erfordern.



Steuerbarkeit und Programmierbarkeit:Hybrid-Schrittmotoren sind ein offenes Steuerungssystem mit guter Steuerbarkeit, das bei jedem Bewegungsschritt von der Steuerung präzise gesteuert werden kann.die zu hochprogrammierbaren und steuerbaren Bewegungsabläufen führen.



Einfacher Antrieb und Steuerung:Hybrid-Schrittmotoren verfügen im Vergleich zu anderen Motorten über eine relativ einfache Antriebs- und Steuerungsschaltung.Anschließend werden die Anschlüsse auf die in Anhang I aufgeführten Anschlüsse angezeigt.Dies vereinfacht die Konstruktion und Installation der Systeme und senkt die Kosten.



Hohe Zuverlässigkeit und Stabilität:Hybrid-Schrittmotoren bieten aufgrund ihrer einfachen Konstruktion, ihrer geringen Anzahl an beweglichen Teilen und ihres bürstenlosen Designs hohe Zuverlässigkeit und Stabilität.haben eine lange Lebensdauer, und bieten bei ordnungsgemäßem Gebrauch und Betrieb eine stabile Leistung.



Energieeffizient und geräuscharm:Hybrid-Schrittmotoren sind energieeffizient und liefern ein hohes Ausgangsdrehmoment bei relativ geringer Leistung.Sie haben einen Vorteil bei geräuschempfindlichen Anwendungen..



Anforderungen an die Auswahl des Motors:

Bewegung/Anbaurichtung

¢Lastanforderungen

¢Bedingungen für den Schlaganfall

“Anforderungen an die Endbearbeitung

Genauigkeitsanforderungen

Anforderungen an die Rückmeldung des Kodierer

Anforderungen an die manuelle Anpassung

¢Umweltanforderungen



Produktionswerkstatt:



Hybrider Schrittmotor NEMA 8 (20mm), zweipolig, 4 Führung, GIPFEL-Leitspindel, lärmarmes, langes Leben, Hochleistung 5



Hybrider Schrittmotor NEMA 8 (20mm), zweipolig, 4 Führung, GIPFEL-Leitspindel, lärmarmes, langes Leben, Hochleistung 6

Hybrider Schrittmotor NEMA 8 (20mm), zweipolig, 4 Führung, GIPFEL-Leitspindel, lärmarmes, langes Leben, Hochleistung 7







Umbauten:

Hybrider linearer Schrittmotor

kleine Elektromotoren DCs

zweipoliger Schrittmotor mit 2 Phasen
