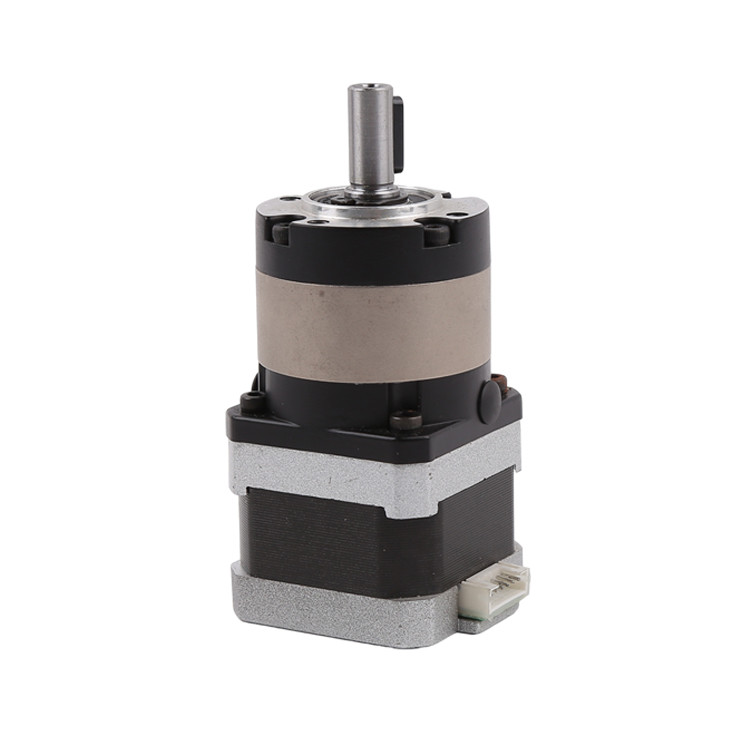

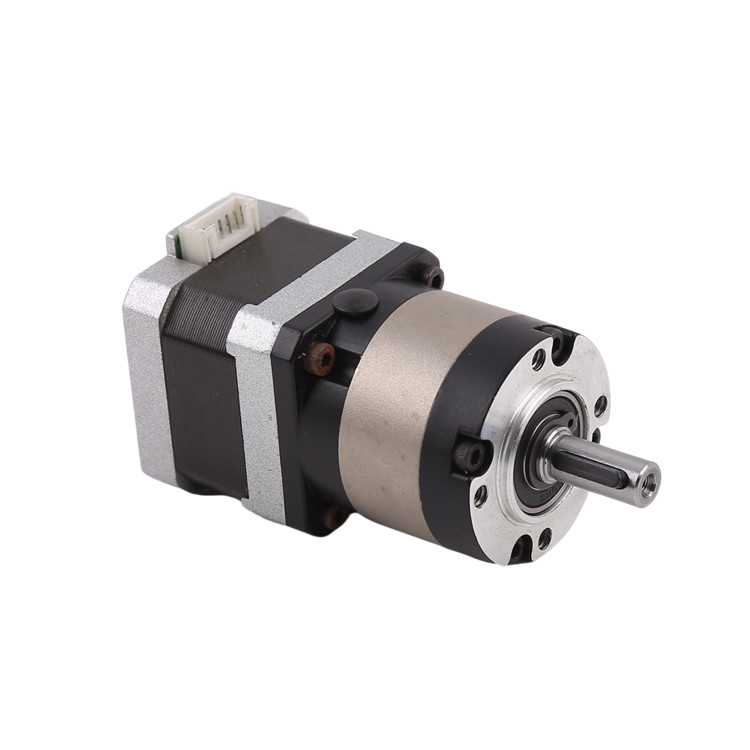

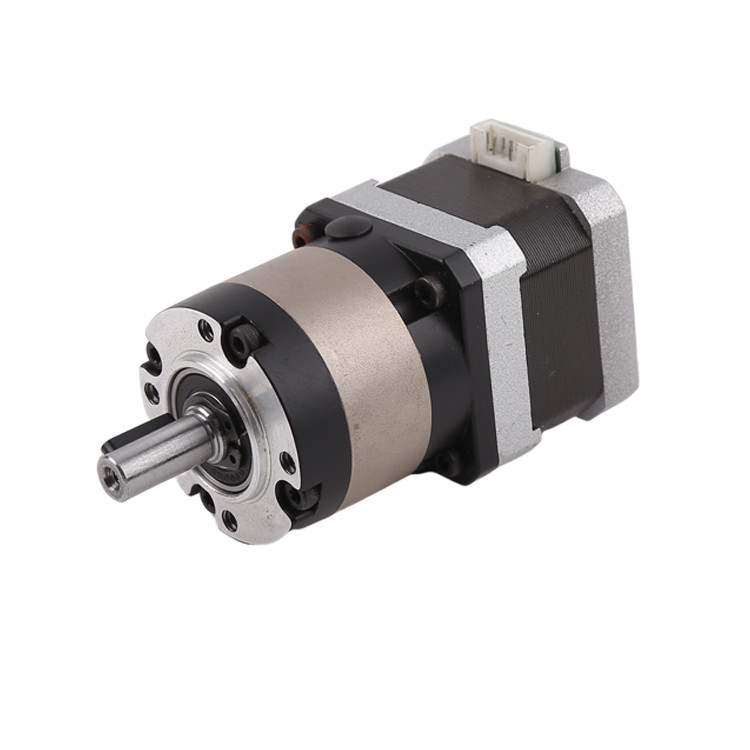

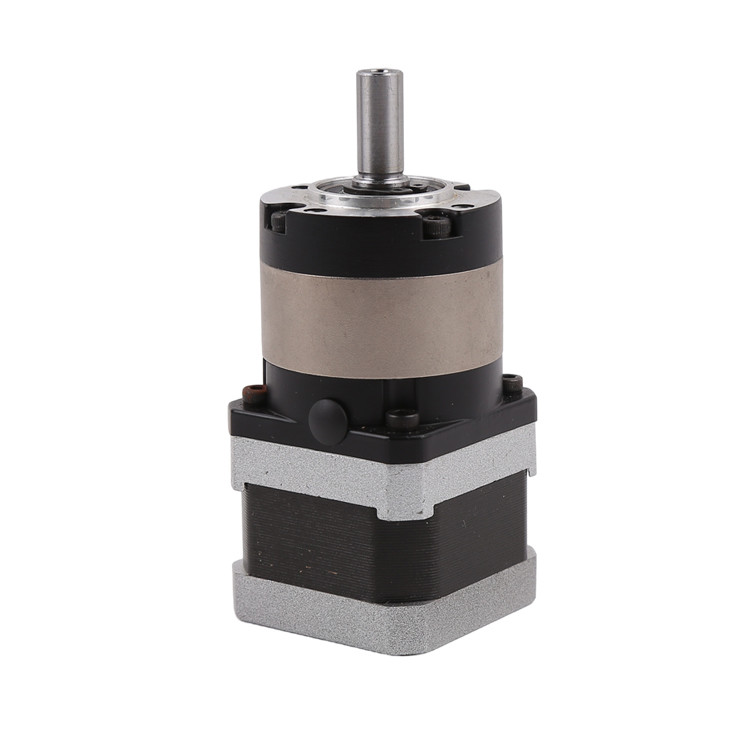

NEMA 17 42 mm Hybrid-Schrittmotor mit Planetengang
Herkunftsort | China |
---|---|
Markenname | VIC-TECH |
Zertifizierung | RoHS |
Modellnummer | 42HS-PG |
Min Bestellmenge | 1 Einheit |
Preis | $20.2-$38/unit |
Verpackung Informationen | Das Produkt wird mit Perlenbaumwolle verpackt, und die Außenseite ist in einem Karton. |
Lieferzeit | 10~30 Tage, nachdem Beispielzahlung empfangen worden ist |
Zahlungsbedingungen | MoneyGram, Western Union, Kreditkarte, T/T, L/C |
Versorgungsmaterial-Fähigkeit | 100000\ Einheiten/Jahr |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype-Anwendung: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xBewegungsart | Hybrid-Schrittmotor+Planetärgetriebe | Schrittwinkel | Verhältnis 1.8°/gear |
---|---|---|---|
Motorgröße | 42mm | Typ des Getriebes | Planetarisches Getriebe |
Mindestbestellmenge | 1 Einheit | ||
Markieren | 42 mm Hybrid-Schrittmotor,Planetengetriebe Hybrid-Schrittmotor,NEMA17 Getriebe-Schrittmotor |
Effizienter NEMA 17 Hybridmotor mit Planetengetriebe 42 mm Hybrid-Schrittmotor Planetgetriebe
Beschreibung
Dies ist ein NEMA 17 Hybrid-Schrittmotor mit planetarischem Getriebe 42mm Hybrid-Gang-Reduktor-Schrittmotor.
Die 42mm-Hybrid-Schrittmotorreihe kann mit einem Hochleistungsgetriebe ausgestattet werden, das in verschiedenen Getriebeverhältnissen und Motorlängen von 25 mm bis 60 mm erhältlich ist.Unsere Getriebe sind sehr effizient., hochpräzise Planetengetriebe, die in Verbindung mit einem Miniatur-Schrittantrieb verwendet werden, um Vibrationen zu reduzieren und eine höhere Schrittlösung zu erzielen.
Die Motorlänge hängt mit dem Drehmoment zusammen, während die Länge des Getriebes mit der Getriebeklasse und dem Getriebeverhältnis zusammenhängt.
Darüber hinaus haben wir eine Reihe von verschiedenen Getriebeverhältnissen zur Auswahl, mit Getriebeverhältnissen zwischen 3,1 und 200:1.
Je höher das Gangverhältnis, desto langsamer die Drehzahl des Motors und desto höher das Ausgangsdrehmoment.
Je nach Getriebestufe haben Getriebe unterschiedliche Längen und Effizienz, von 90% in Klasse 1 bis 63% in Klasse 4.
Wenn wir das Glück haben, Ihr Interesse geweckt zu haben, teilen Sie uns bitte die folgenden Parameter mit.
1. Spannung und Frequenz
2. Anzahl der Umdrehungen und Drehrichtung
3. Art der Ausgangswelle (unsere Standardwelle und Ihre benutzerdefinierte Welle)
4. Drehmoment auf der Ausgangswelle
5. Längen der Leitungen, wenn Sie es benötigen
Motorparameter
Modell Nr. | 42HS40-PLE |
Mögliche Motorlänge ((L1) | 25 / 28 / 34 / 40 / 48 / 52 / 60 |
Leistungsbereich | 0.4~1.7A/Phase |
Drehmomentbereich (ein Motor) | 10,8 bis 7 KG*cm |
Schrittwinkel | 10,8° |
Ausgangsmoment Motor | Drehmoment*Gang-Verhältnis* Effizienz |
Parameter der Getriebe
Ausrüstungsgrenzen | Effizienz | Länge des Getriebes | Optionales Getriebeverhältnis |
1 | 90% | 40 | 3:1,4:1, 5:1,7:1,10:1 |
2 | 80% | 51 | 12:1,15:1,16:1,20:1,25:1,28:1,35:1,40:1,50:1,70:1 |
3 | 72% | 62 | 60:1,80:1,100:1,125:1,140:1,175:1,200:1 |
Entwurf
Entwurf
Drehmoment des Motors gegenüber Fahrgeschwindigkeit (pps)
Grundkonstruktion von NEMA-Schrittmotoren
Anwendung des Hybrid-Schrittmotors
Aufgrund der hohen Auflösung von Hybrid-Schrittmotoren (200 oder 400 Schritte pro Umdrehung) werden sie häufig für Anwendungen mit hoher Präzision verwendet, wie z. B.:
3D-Druck
Industrielle Steuerung (CNC, automatische Fräsmaschinen, Textilmaschinen)
Computerperipheriegeräte
Verpackungsmaschine
Und andere automatische Systeme, die eine hohe Präzisionssteuerung erfordern.
Anmerkungen zu Hybrid-Schrittmotoren
Die Kunden sollten sich an das Prinzip halten, dass sie zuerst die Schrittmotoren auswählen und dann den Treiber auf der Grundlage des vorhandenen Schrittmotors auswählen
Es ist am besten, einen Hybrid-Schrittmotor nicht im Vollstufen-Fahrmodus zu betreiben, und die Vibration ist bei Vollstufen-Fahren größer.
Wir empfehlen, dass die Drehzahl nicht mehr als 1000 Rpm (6666 PPS bei 0,9 Grad), vorzugsweise zwischen 1000-3000 PPS (0,9 Grad),und es kann mit einem Getriebe befestigt werden, um seine Geschwindigkeit zu senkenDer Motor hat bei geeigneter Frequenz einen hohen Wirkungsgrad und geringen Lärm.
Aus historischen Gründen verwendet nur der Motor mit einer Nennspannung von 12 V 12 V. Eine andere Nennspannung auf der Konstruktionszeichnung ist nicht gerade die am besten geeignete Antriebsspannung für den Motor.Der Kunde sollte die geeignete Antriebsspannung und den geeigneten Treiber nach eigenen Anforderungen auswählen..
Wenn der Motor mit hoher Geschwindigkeit oder großer Last betrieben wird, startet er in der Regel nicht direkt bei der Arbeitsgeschwindigkeit.Der Motor verliert keine Schritte., und zweitens kann es Lärm reduzieren und die Positionierungsgenauigkeit verbessern.
Der Motor darf nicht im Schwingungsbereich unter 600 PPS betrieben werden.
Wenn der Motor unter 600 PPS (0,9 Grad) arbeitet, sollte er mit geringem Strom, großer Induktivität und geringer Spannung angetrieben werden.
Für Lasten mit einem großen Trägheitsmoment sollte ein Großmotor ausgewählt werden.
Wenn eine höhere Präzision erforderlich ist, könnte dies durch Hinzufügen eines Getriebes, Erhöhung der Motordrehzahl oder Verwendung eines Unterteilungsantriebs gelöst werden.Aber der Preis für das gesamte System ist relativ teuer, so dass es selten verwendet wird.
Größe des Schrittmotors
Wir haben derzeit 20mm ((NEMA8), 28mm ((NEMA11), 35mm ((NEMA14), 42mm ((NEMA17), 57mm ((NEMA23), 86mm ((NEMA34) Hybrid-Schrittmotoren.wenn Sie einen Hybrid-Schrittmotor auswählen.
Personalisierung
Wir bieten Anpassungsservice für den Motor, einschließlich Lead-Drahtnummer ((4 Drähte/6 Drähte/8 Drähte), Spulenwiderstand, Kabellänge und Farbe, wir haben auch mehrere Höhen für Kunden zur Auswahl.
Regelmäßige Ausgangswelle ist D-Welle, wenn Kunden Schraubenwelle benötigen, bieten wir einen Anpassungsservice für Schrauben, und Sie können Schraubenart und Wellenlänge anpassen.
Bild unten ist ein typischer Hybrid-Schrittmotor mit trapezförmiger Schraube.
Vorlaufzeit
Wenn wir Proben auf Lager haben, können wir die Proben in 3 Tagen versenden.
Wenn wir keine Proben auf Lager haben, müssen wir sie produzieren, die Produktionszeit beträgt etwa 20 Kalendertage.
Bei der Massenproduktion hängt die Lieferzeit von der Bestellmenge ab.
Zahlungsmethode und Zahlungsbedingungen
Für Proben akzeptieren wir im Allgemeinen Paypal oder Alibaba.
Für die Massenproduktion akzeptieren wir T/T-Zahlung.
Für die Proben erheben wir die volle Zahlung vor der Produktion.
Für die Massenproduktion können wir 50% Vorauszahlung vor der Produktion akzeptieren und die restlichen 50% vor dem Versand einholen.
Nachdem wir mehr als 6 Mal bestellt haben, könnten wir andere Zahlungsbedingungen wie A / S (nach Sicht) aushandeln.
Häufig gestellte Fragen
1Wie lange dauert die Lieferzeit für große Bestellungen?
Die Vorlaufzeit für die Bestellung von Proben beträgt etwa 15 Tage, die Vorlaufzeit für die Bestellung von Massenbestellungen beträgt 25-30 Tage.
2Akzeptieren Sie kundenspezifische Dienstleistungen?
Wir akzeptieren Produkte, die individuell angepasst werden können, einschließlich des Motorparameters, der Art des Leiters, der Ausgangswelle usw.
3Kann man diesem Motor einen Encoder hinzufügen?
Für diesen Motor können wir einen Encoder an der Motorenverschleißkappe anbringen.
