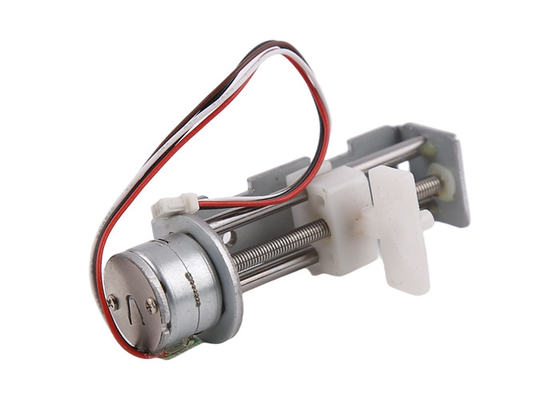

China SM15-45L 2 Phase 4 Draht-Bewegungspräzision 6V DC Schrittmotor 15mm 18 Grad Schrittwinkel
Herkunftsort | China |
---|---|
Markenname | VIC-TECH |
Zertifizierung | RoHS |
Modellnummer | SM15-45 Kunststoffschieber |
Min Bestellmenge | 1 Einheit |
Preis | US$4.5~18.5 |
Verpackung Informationen | Das Produkt wird mit Perlenbaumwolle verpackt, und die Außenseite ist in einem Karton. |
Lieferzeit | 10~30 Tage nach Erhalt der Bezahlung der Probe |
Zahlungsbedingungen | MoneyGram, Western Union, Kreditkarte, T/T, L/C |
Versorgungsmaterial-Fähigkeit | 100000\ Einheiten/Jahr |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype-Anwendung: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xMotorgröße | 15mm (optionale 6 8 10 20 25) | Schrittwinkel | 18 Grad |
---|---|---|---|
Typ des Motors | Schrittmotor mit Leitspindel | Bewegungs-Art | Linear (vorwärts und rückwärtig) |
Führungsneigung | M3 Neigung 0.5mm | Fahren von Spannung | 6 VDC |
Spulenwiderstand | 15 Ohm (Dosenkundenbezogenheit) | Fahrmethode | Zweipolige Phase 2-2 |
2-phasiger 4-drahtlicher Linear-Stepper-Motor Schraubmotor mit Mini-Stepper-Motor
Eigenschaften des 15 mm M3 Schraubschraubschieber-Schrittmotors:
SM15-45L ist ein Präzisions-Mikroschrittmotor, die effektive Länge der Schraube beträgt 45 mm, der Mikroschrittmotor ist ein POM-Schrittmotor mit einer 6V Gleichspannungs-linearen Schrittmaschine,der Schraubwinkel M3 beträgt 0.5mm, und es wird von einer Schraube und einer Schraube getragen. Die Schraube wird in Schub.
Der grundlegende Schrittwinkel des Motors beträgt 18 Grad, und der Motor läuft 20 Schritte pro Woche, so dass die Verschiebungslösung 0,02 mm erreichen kann, was den Zweck der präzisen Steuerung erreicht.
Bei den Antrieben wird die Unterteilungsantriebsmethode verwendet, um zu befriedigen.
Aufgrund seiner geringen Größe, hoher Präzision und einfacher Steuerung wird dieser Miniatur-Schrittmotor weit verbreitet in Kameras, optischen Instrumenten, Linsen, Präzisionsmedizingeräten,Automatische Türschlösser und andere Schließfächer.
Die Anschlussleitung des Motors kann nach Kundenbedarf angepasst werden, und der Schraubzug des Motors kann auch nach der Installation und Entwicklung des Kunden angepasst werden
Dies ist eine Art Schrittmotor, der mit einer Halterung, einer Schraube und einem relativen Bewegungsschieber ausgestattet ist.
Da die Ausgangswelle des Motors eine Schraube ist, treibt die Schraube während der Drehung der Schraube den Schieberegler nach vorne und zurück.Aktionen wie Vorstoßen und Zurückziehen können bequem bereitgestellt werdenDarüber hinaus kann der Schrittmotor die Drehgeschwindigkeit, die Anzahl der Drehungen usw. genau steuern, was auch die Bewegungsgeschwindigkeit des Schiebers bestimmt,und die Bewegungsposition ist genau und steuerbar. Und die Positionsgenauigkeit kann bis auf 0,05 mm gesteuert werden.
Aufgrund der vorstehenden Eigenschaften werden solche Motoren in Schönheitsgeräten, medizinischer Ausrüstung, Automaten, Schnellinspektionen und anderen Bereichen weit verbreitet.
Hauptanwendung
1)Verkaufsautomaten
2) Optische Geräte
3) Präzisionsmedizinische Geräte
4)Schönheitsgeräte
Andere Anwendungen der Präzisionskontrolle
15 mm M3 Schraubschieber-SchrittmotorSpezifikationen:
Modell Nr. | SM15-45LKunststoffschieber |
Typ des Motors | Lineare Schrittmotor |
Phase Nr. | 2 Phasen |
Schrittwinkel | 18 Grad |
Strom pro Phase |
280 mA/Phase |
Phasenwiderstand | 15 Ohm/Phase |
Erregungsmethode | 2-2 Bipolarantrieb |
Nennspannung | 6 V Gleichstrom |
Typ der Blei-Schraube | M3*0,5Spitzfaden |
Schlaganfall | 45 mm |
Zugantrieb | Über 200 gf bei 500 PPS |
Maximale Reaktionsfrequenz |
Mehr als 1200 PPS |
Zeichnung eines Schrittmotors mit 15 mm Kunststoffschieber mit 80 mm Schlag:

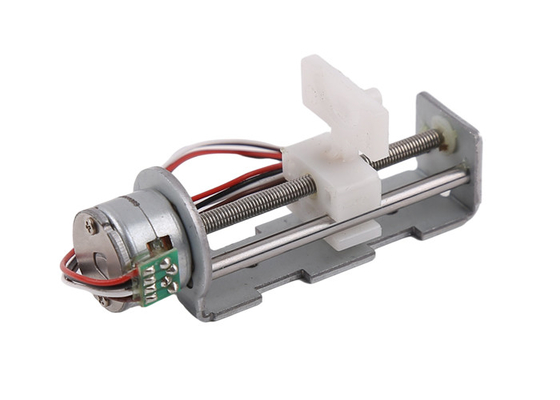

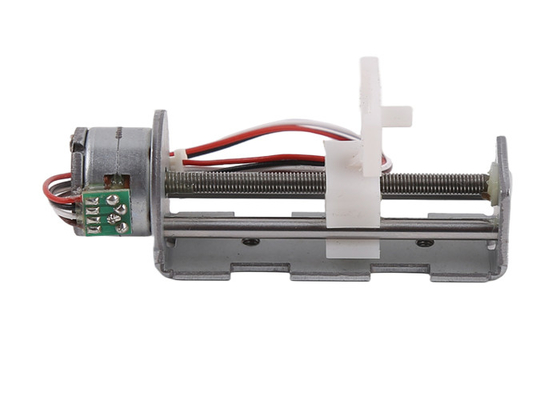

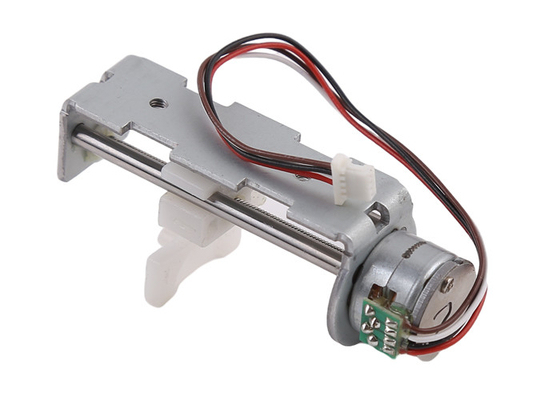

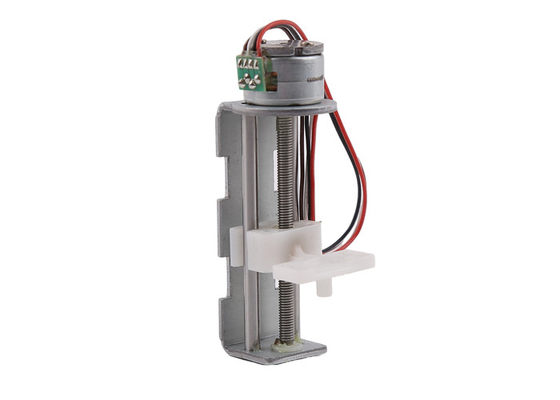

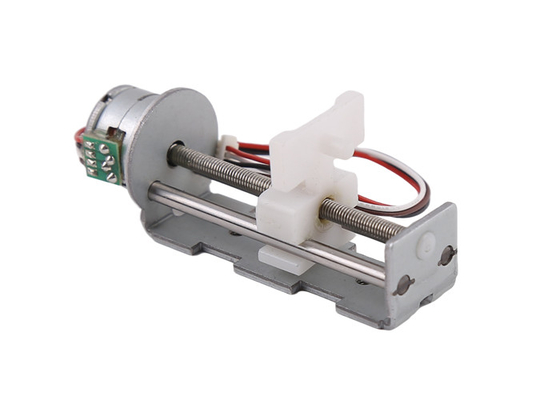

Produktanzeige für einen 15 mm-Schieberangstmotor aus Kunststoff:
Kunden können Inhalte anpassen:
1In bezug auf den Außendurchmesser des Produktes können unterschiedliche Größen wie 6 8 10 15 20 25 mm je nach Nutzungsklima des Kunden, Raumfestigkeit usw. ausgewählt werden.
2. Die Ausgangsposition des Motors kann innerhalb eines 360-Grad-Bereichs frei gewählt werden, um die Anlageanforderungen im besten Zustand zu erfüllen.PCB, FPC-Nalle-Stift.
2Nach den Anforderungen der Kunden kann der effektive Schlag des Motors innerhalb eines bestimmten Bereichs angepasst werden, hauptsächlich unter Berücksichtigung des Durchmessers und der Länge der Schraube.
Normalerweise kann die maximale Länge der M2-Schraube 50 mm, die M3-Schraube 100 mm und die M4-Schraube 100 mm betragen.Die Verwendung einer Schraube mit einem zu großen Durchmesser für einen kleinen Motor verbraucht viel Energie, so daß bei der Auswahl eines Motors umfassende Überlegungen vorgenommen werden sollten.
4Das Material des Schiebereglers besteht in der Regel aus Kunststoff, der leicht zu formen und wirtschaftlich ist.
Wenn der Kunde eine spezielle Umgebung und spezielle Anforderungen hat, kann der Schieberegler auch aus Metallteilen hergestellt werden.
Natürlich werden die Kosten relativ hoch sein, was nach den Anforderungen des Kunden an Form und Größe des Schiebereglers bestimmt wird.
