High-Precision Linear Screw Stepper Motor SM20-34L-T Messing Schieber M3 Blei Schraube
| Herkunftsort | China |
|---|---|
| Markenname | VIC-TECH |
| Zertifizierung | RoHS |
| Modellnummer | SM15-34L-T |
| Min Bestellmenge | 1Unit |
| Preis | $6~$18/Unit |
| Verpackung Informationen | The product is packed with pearl cotton, and the outside is in a carton. |
| Lieferzeit | 10~30 days after receiving sample payment |
| Zahlungsbedingungen | MoneyGram, Western Union,Credit Card,T/T, L/C |
| Versorgungsmaterial-Fähigkeit | 100000\ Units/year |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype-Anwendung: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Motor type | PM motor with brass slider | Motor size | 15 mm diameter |
|---|---|---|---|
| Motor stroke | 34 mm | Lead screw | M3*0.5P |
| Slider type | Brass slider + double linear bearing | Step angle | 18°/step |
Produkt-Beschreibung
Hochpräzisions-SM20-34L-T Messingschieber M3 Schraubschraub-Linearmotor
Beschreibung:
Dies ist ein 15mm Durchmesser PM-Schrittmotor mit einem Messingschieber.
Auf dem Schieberegler des Motors befinden sich zwei lineare Lager, die den Schieberegler stark stützen und dafür sorgen, dass sich der Schieberegler fließend bewegt.
Der MotorSchieber ist aus CNCMaschinen hergestellt, weshalb die Kosten wesentlich höher sind als bei Plastikschiebern.
(Plastik-POM-Schieberegler werden aus Spritzgussform hergestellt)
Die Kunden können sich für Plastikschieber entscheiden, wenn sie Kosten sparen wollen.
Die Schraube ist eine regelmäßige Schraube M3*P0,5 und die Schraubenlänge ist einstellbar.
Der Schlag/Reiseweg des Motors wird durch die Schraublänge bestimmt.
Parameter:
| Modell Nr. | Die in Absatz 1 genannten Anforderungen gelten nicht. |
| Typ des Motors | Bipolar (4 Drähte) |
| Phase Nr. | 2 Phasen |
| Schrittwinkel | 18° |
| Typ der Blei-Schraube | M3*P0.5 |
| Schlag (Reiseweite) | 34 mm |
| Spulenwiderstand | 15Ω/Phase |
| Nennspannung | 6 bis 9 V Gleichstrom |
Entwurfszeichnung:

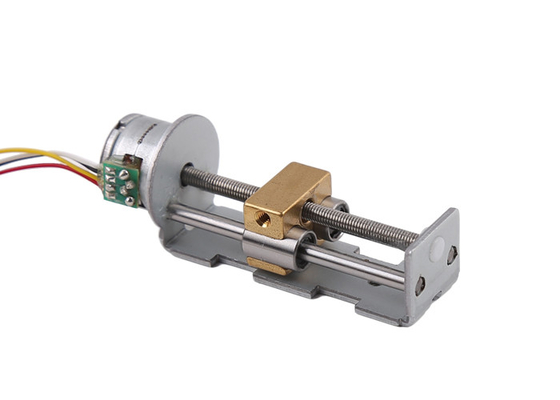

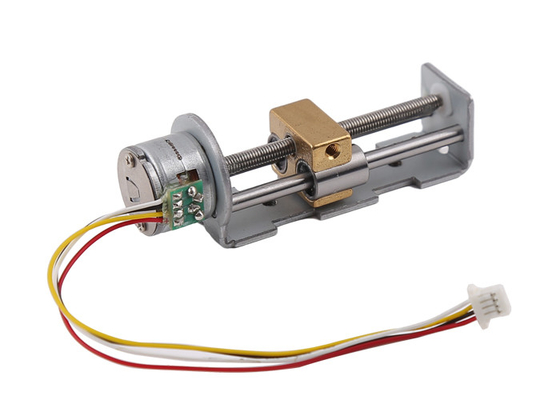

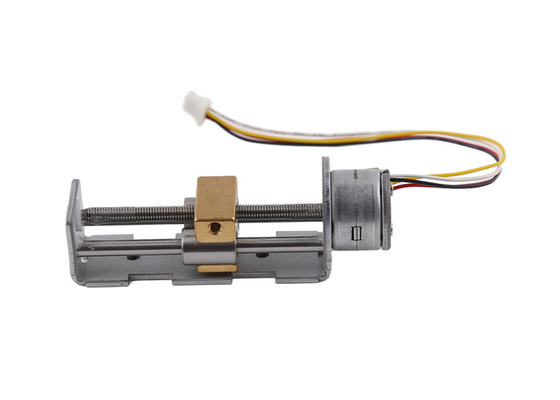

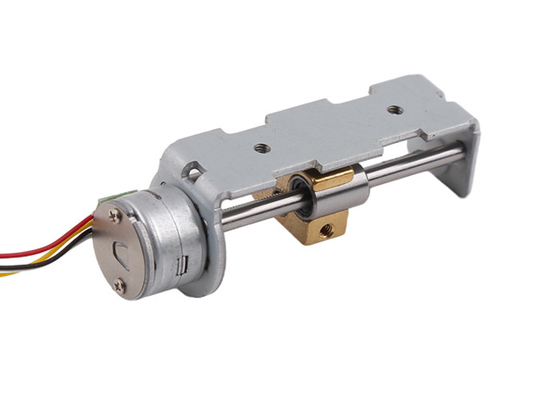

Anzeige des Produkts:
Über einen Linear-Schrittmotor mit Schieberad:
Unser Schiebermotor ist ein kompletter Baugrupp mit Motor + Schraube + Halterung + Schieber.
Der Schrittwinkel des Motors beträgt im Allgemeinen 18°/Schritt, was 20 Schritte pro Drehung bedeutet.
Wenn der Motor einen Dreh dreht, bewegt der Schieber einen Schwung.
Für Einzelschrauben: Abstand = Abstand.
Also ist die Schrittlänge (Schrittlänge bedeutet lineare Bewegung Gleiter Reisen, wenn der Schrittmotor genau einen Schritt):
Blei-Schraube-Blei/Schritte jeder Drehung
Wenn z. B. die Schraube M2*0.4P (0,4 mm Abstand regelmäßige Schraube M2) ist, beträgt der Schrittwinkel des Motors 18°, die Schrittlänge dieses Motors beträgt 0,4 mm/20 = 0,02 mm/Schritt.
Außerdem ist die Schraublänge anpassbar, und wir müssen auch das Design der Halterung anpassen, wenn Sie die Schraublänge anpassen.
Anwendung von Schrittmotoren:
Schrittmotoren werden zur präzisen Steuerung eingesetzt, weit verbreitet in medizinischer Ausrüstung, 3D-Drucker, industrieller Präzisionssteuerung, Automatisierungsausrüstung usw.
Schrittmotoren können in allen Mechanismen eingesetzt werden, die eine präzise Steuerung und eine Dreh-/Linienbewegung erfordern.
Vorteil von Schrittmotoren:
Der Schrittmotor kann auch ohne Schließschleifeinkoder / ohne Rückkopplungssystem eine präzise Steuerung erreichen, außerdem sind sie nicht elektrisch gebürstet.Daher gibt es keine elektromagnetischen Störungen und elektrische Funken ProblemeIn einigen Fällen können sie Gleichspannungsmotoren mit Bürsten oder Bürstenlosmotoren ersetzen.
Die Schrittmotoren lassen sich mit dem Fahrer leicht steuern, und diese Eigenschaft etabliert seine wichtige Position im Bereich der präzisen Steuerung.
1- Präzise Steuerung erreichbar, programmierbar
2Ohne elektromagnetische Störungen und elektrische Funken
3Kleine Größe
4- Ein vernünftiger Preis.
5Geräuscharmer.
6. Lange Lebensdauer
Verpackungs- und Versandinformationen:
Die Proben werden mit Schaumsponge in einer Papierbox verpackt.
Für die Massenproduktion werden die Erzeugnisse in Papierkartons verpackt.
Für den Seeverkehr (Massenproduktion) werden Kartons auf Paletten verpackt.
Versandzeit:
Durch Express ((DHL/UPS/Fedex/TNT): 5~12 Tage
Mit dem Express 4PX: 10~20 Tage
Seeversand: 40~60 Tage (abhängig von Ländern)
