Hochauflösender Miniatur-Schrittmotor / 2-Phase 3,0 V Gewicht 5,5 g Mikroschrittmotor

Herkunftsort Jiangsu, China (Festland)
Markenname VIC-TECH
Zertifizierung RoHS
Modellnummer VSM1069
Min Bestellmenge 1unit
Preis $3~$7/Unit
Verpackung Informationen Verkauf von Einheiten: Plastikkasten des einzelnen Einzelteils inner, äußeres Papierkasten Paket: ei
Lieferzeit 15-30 Arbeitstage
Zahlungsbedingungen T / T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 1000000 Einheiten/Jahr

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype-Anwendung: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Schritt-Winkel (Grad) 18 Grad Phase 2
Spannung 3,0 v Widerstand 15 Ω±10%
Gewicht 5,5 g Abwechslung CW/CCW
Typ Dauermagneten Haltemoment 3,0 gf.cm ~3,8 gf.cm
Markieren

Mikroplanetengetriebemotor

,

P.M.-Schrittmotor

,

Miniaturschrittmotor der hohen Auflösung

Hinterlass eine Nachricht
Produkt-Beschreibung

VSM1069 10 mm Mikro-Schrittmotor 2 Phase pm Schrittmotor für Präzisionsmedizinprodukte

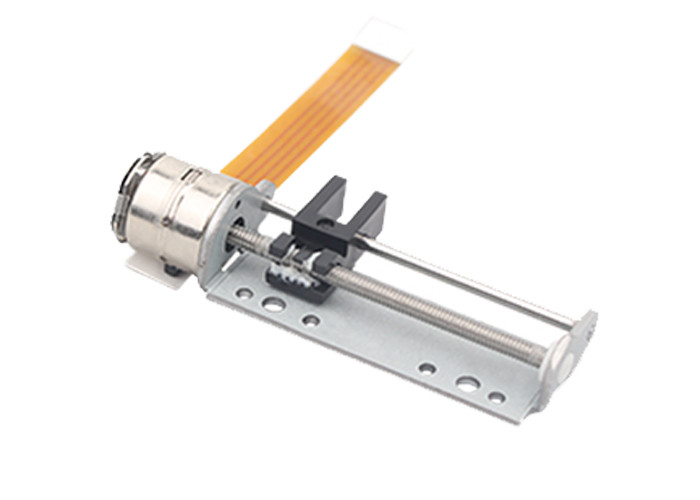

Dies ist ein spezieller kostbarer Mikro-Schrittmotor (oder sagen Sie Liner-Schrittmotor)mit einer Halterung und bewegliche Rutsche ((wenn der Motor drehen, wird die Rutsche vorwärts oder rückwärts bewegen ),die Bewegungsgeschwindigkeit kann durch dieKleinstschrittmaschineMotor-Antriebspulsfrequenz, kann der bewegliche Abstand durch dieKleinstschrittmaschineBei diesem typischen Motor, wenn der Motor 2-2 Phasen antreibt, bewegt sich 1 Impuls die Rutsche 0,02 mm. Die Grundrutsche ist eine schwarze Kunststoff-Einheit (POM) wie auf dem Foto gezeigt,Auch die Folie kann Anpassung in jeder Form.

Hochauflösender Miniatur-Schrittmotor / 2-Phase 3,0 V Gewicht 5,5 g Mikroschrittmotor 0



Mechanische Dimension:MM

Hochauflösender Miniatur-Schrittmotor / 2-Phase 3,0 V Gewicht 5,5 g Mikroschrittmotor 1

Typische Anwendungen

  • Intelligente Sicherheitsprodukte

  • Kameraobjektive

  • Türschlösser

  • Tragbare Vorrichtung



Spezifikationen

Produktbezeichnung 10 mm Mikro-Schrittmotor
Modell VSM1069
Nennspannung 3.0 V
Strom pro Phase 200 mA/Phase
Spulenwiderstand 15 Ω±7%
Nr. der Phase 2 Phasen
Schrittwinkel 18 Grad
Erregungsmethode Phase 2 Aufregung
Antriebsmodus Bipolarantrieb
Zugdrehmoment 3.0 gf.cm bei 480 pps
Auszugsmoment 30,8 gf.cm bei 480 pps
Max. Reaktionsfrequenz 800 pps, keine Last.
Startfrequenz max. 1100 pps, keine Belastung
Isolationsklasse Klasse E für Spulen
Isolierfestigkeit 300 V AC für eine Sekunde
Widerstand gegen Isolierung 50 MΩ (Gleichstrom 100 V)
Betriebstemperaturbereich -20 ~ +70 °C
Gewicht 10 g (Ref.)
OEM- und ODM-Dienstleistung ZU FÜRSCHLICH



Technische Merkmale

VSM1069 ist ein Präzisions-Blei-Schraubmotor, der die Ausgangswelle mit einem Schraubwinkel von 0,4 mm durch die Schraube und den Schraubstäbchen unterstützt, um die Drehung der Schraube in einen Schub zu ermöglichen.
Der Grundschrittwinkel des Motors beträgt 18 Grad, der Motor läuft jede Woche 20 Schritte, so dass die Auflösung der Verschiebung 0,02 mm erreichen kann, um den Zweck der Präzisionssteuerung zu erreichen.
Aktoraspekte, die sich mit dem Unterteilungsantrieb verbinden.
Aufgrund seiner geringen Größe, hoher Präzision, einfacher Steuerung und anderer hervorragender Eigenschaften wird dieser Mikro-Schrittmotor häufig in der Kamera, optischen Instrumenten, Objektiven,Präzisionsmedizinische Geräte, automatische Türschlösser und andere Felder.
Der Motor-Eingangsteil des FPC, kann aber nach Kundenwunsch in eine Verbindungsleitung Nadel, PCB und andere Formen geändert werden.

Wettbewerbsvorteil

  • Hohe Qualität und den besten Preis.
  • Schnelle Lieferung, Lagerfirma und reichhaltiges Inventar.
  • In der Nähe des Hafens von Shanghai ist der Verkehr sehr bequem.

Drehmomentkurve zur Referenz

Hochauflösender Miniatur-Schrittmotor / 2-Phase 3,0 V Gewicht 5,5 g Mikroschrittmotor 2

Hochauflösender Miniatur-Schrittmotor / 2-Phase 3,0 V Gewicht 5,5 g Mikroschrittmotor 3



Personalisierung


Die Konstruktion des Motors kann je nach Kundenanforderung angepasst werden, einschließlich:
Durchmesser des Motors: Wir haben 6mm, 8mm, 10mm, 15mm und 20mm Durchmesser Motor
Spulenwiderstand/Nennspannung: Der Spulenwiderstand ist einstellbar und mit höherem Widerstand ist die Nennspannung des Motors höher.
Die Auslegung der Halterung/die Länge der Schraube: Wenn der Kunde eine längere/kürzere Halterung wünscht, mit spezieller Auslegung wie Montagelöchern, ist sie einstellbar.
PCB + Kabel + Anschluss: PCBs Design, Kabellänge und Anschlussschwung sind alle einstellbar, sie können in FPC umgewandelt werden, wenn Kunden dies benötigen.
Vorlaufzeit und Verpackungsinformationen


Vorlaufzeit für Proben:


Standardmotoren auf Lager: innerhalb von 3 Tagen
Standardmotoren nicht vorrätig: innerhalb von 15 Tagen
angepasste Produkte: ca. 25~30 Tage (basierend auf der Komplexität der Anpassung)
Vorlaufzeit für den Bau einer neuen Form: im Allgemeinen etwa 45 Tage
Vorlaufzeit für die Massenproduktion: je nach Auftragsmenge
Verpackung:
Die Proben werden in Schaumschwamm mit einer Papierbox verpackt und per Express versandt.
Massenproduktion, Motoren sind in Wellpappen mit transparenter Folie verpackt. (Flugversand)
Bei Seeversand wird das Produkt auf Paletten verpackt



Typ der Drahtverbindung zur Referenz



Motor-Eingabemethode mit Pin-Typ, FPC, PCB, Bleitraht usw.

Diese können je nach Kundenbedarf angepasst werden.

Hochauflösender Miniatur-Schrittmotor / 2-Phase 3,0 V Gewicht 5,5 g Mikroschrittmotor 4

Detaillierte Produktpräsentation

Hochauflösender Miniatur-Schrittmotor / 2-Phase 3,0 V Gewicht 5,5 g Mikroschrittmotor 5
