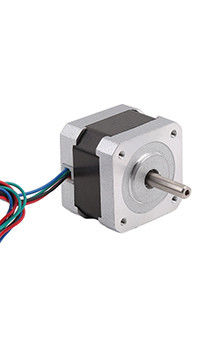

2-Phasen-Hybrid-Schrittmotor 42 mm

  • 2 Phase Hybrid Stepper Motor 42mm
  • 2 Phase Hybrid Stepper Motor 42mm
  • 2 Phase Hybrid Stepper Motor 42mm
  • 2 Phase Hybrid Stepper Motor 42mm
  • 2 Phase Hybrid Stepper Motor 42mm
Herkunftsort Jiangsu, China (Festland)
Markenname VIC-TECH
Zertifizierung RoSH
Modellnummer 42HS34-0404-17AF
Min Bestellmenge 1 EINHEIT
Preis $4-10/Unit
Verpackung Informationen Standardexportverpackung oder kann besonders angefertigt werden
Lieferzeit 15-30 Arbeitstage
Zahlungsbedingungen T/T, Western Union, L/C, MoneyGram
Versorgungsmaterial-Fähigkeit 1000000 Einheiten pro Jahr

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype-Anwendung: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Schrittwinkel 10,8° Temperaturanstieg 80°Cmax
Umgebungstemperatur -20℃~+50℃ Max.Achsenkraft 10N
Typ Hybride Phase 2
Strom / Phase 0,4a Stromspannung 12V
Hervorheben

Hybrider linearer Schrittmotor

,

zweipoliger Schrittmotor mit 2 Phasen
Hinterlass eine Nachricht
Produkt-Beschreibung

2-Phasen-3D-Drucker-Schrittmotor Nema 17 Schrittmotor 42 mm Hybrid-Linearschrittmotoren



Schrittmotoren sind Bewegungssysteme, die eine hohe Positioniergenauigkeit ermöglichen.
Mit ihrer hohen Leistung bereits bei niedriger Drehzahl, ihrem Haltemoment und der Möglichkeit, die Schritte in Mikroschritte zu unterteilen,
können Schrittmotoren direkte und präzise Bewegungen auf kleinem Raum ermöglichen.
Permanentmagnet- und Hybridtechnologien werden verwendet, um eine vollständige Palette an Lösungen anzubieten.
Das Fehlen einer mechanischen Kommutierung verleiht diesen Motoren eine lange Lebensdauer, die normalerweise durch die Hülsen gegeben ist
entsprechend der auf die Welle ausgeübten Last.


2-Phasen-Hybrid-Schrittmotor 42 mm 0

Mechanische Abmessung: MM


2-Phasen-Hybrid-Schrittmotor 42 mm 1

PRODUKTNAME Linearschrittmotor
MODELL 42HS34-0404-17AF
WIDERSTAND 30Ω±10%
INDUKTIVITÄT 35 mH±20%
TRÄGHEIT 2,8 kg.cm
POSITIONIERGENAUIGKEIT 1,8°±0,09°
TEMPERATURANSTIEG (max.) 80℃
DURCHSCHLAGS FESTIGKEIT 500 VDC
ISOLATIONSWIDERSTAND 100 MOhm (500 VDC)
RADIALSPIEL MAX. 0,025 mm (LAST 450 G)
AXIALSPIEL MAX. 0,075 mm (LAST 920 G)
ISOLATIONSKLASSE B

Typische Anwendungen

  • ​Textilausrüstung
  • Automatische Steuerung
  • Verpackungsmaschine
  • Maschinenbau Fahrzeug
  • 3D-Drucker
  • Neue Energie
  • Toröffner
  • Verkaufsautomat
  • Fördersystem
  • Medizinische Geräte
  • Flüssigkeitssteuerung
  • OA-Finanzausrüstung

Spezifikationen


Modell-Nr. Schrittwinkel (°) Motorlänge (mm)

Strom
Pro Phase
A

 Widerstand / Phase Ω Induktivität / Phase mH Haltemoment kg.cm Leitungen Nr. Rastmoment g.cm Rotorträgheit g.cm² Gewicht   Kg

42HM34
-1334

 0,9 34 1,33 2,1 4,2 2,2 4 200 35 0,22

42HM34
-0316

 0,9 34 0,31 38,5 33 1,58 6 200 35 0,22

42HM34
-0956

 0,9 34 0,95 4,2 4 1,58 6 200 35 0,22

42HM40
-1684

 0,9 40 1,68 1,65 3,2 3,3 4 220 54 0,28

42HM40
-0406

 0,9 40 0,4 30 30 2,59 6 220 54 0,28

42HM40
-1206

 0,9 40 1,2 3,3 3,4 2,59 6 220 54 0,28

42HM48
-1684

 0,9 48 1,68 1,65 4,1 4,4 4 250 68 0,38

42HM48
-1206

 0,9 48 1,2 3,3 4 3,17 6 250 68 0,38

42HM48
-0406

 0,9 48 0,4 30 38 3,17 6 250 68 0,38

42HS60
-1684

 0,9 60 1,68 1,65 5 5,5 4 270 106 0,55



Wettbewerbsvorteil

  • Hohe Qualität und bester Preis.

  • Schnelle Lieferung, Lagerunternehmen und eineausreichende Inventar.

  • In der Nähe des Hafens von Shanghai ist der Verkehr sehr günstig.

Drehmomentkurve als Referenz
2-Phasen-Hybrid-Schrittmotor 42 mm 2

Kundenspezifischer Service


Das Motordesign kann basierend auf den Anforderungen des Kunden angepasst werden, einschließlich:
Motordurchmesser: Wir haben Motoren mit 6 mm, 8 mm, 10 mm, 15 mm und 20 mm Durchmesser
Spulenwiderstand / Nennspannung: Der Spulenwiderstand ist einstellbar, und bei höherem Widerstand ist die Nennspannung des Motors höher.
Halterungsdesign / Gewindespindellänge: Wenn der Kunde möchte, dass die Halterung länger / kürzer ist, ist dies mit speziellem Design wie Befestigungslöchern einstellbar.
Leiterplatte + Kabel + Stecker: Das Design der Leiterplatte, die Kabellänge und der Steckerabstand sind alle einstellbar, sie können durch FPC ersetzt werden, wenn Kunden dies wünschen.

2-Phasen-Hybrid-Schrittmotor 42 mm 3

Produktdetailpräsentation


2-Phasen-Hybrid-Schrittmotor 42 mm 4
