Hochgeschwindigkeit 2 Phase 4 Draht Mikroschrittmotor 6mm Pm Schrittmotor Langlebigkeit VSM0613
| Herkunftsort | China |
|---|---|
| Markenname | VIC-TECH |
| Zertifizierung | RoHS |
| Modellnummer | VSM0613 |
| Min Bestellmenge | 1 Einheit |
| Preis | $2~$5/Unit |
| Verpackung Informationen | Das Produkt wird mit Perlenbaumwolle verpackt, und die Außenseite ist in einem Karton. |
| Lieferzeit | 10~30 Tage nach Erhalt der Bezahlung der Probe |
| Zahlungsbedingungen | MoneyGram, Western Union, Kreditkarte, T/T, L/C |
| Versorgungsmaterial-Fähigkeit | 100000\ Einheiten/Jahr |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype-Anwendung: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Modell Nr. | VSM0613 | Phase | 2 |
|---|---|---|---|
| Strom / Phase | 0.2A | Zertifizierung | RoHS |
| Spannung | 3.3 V | Nenngeschwindigkeit | 3000 Dreh/min |
| Macht | 1W | ||
| Hervorheben | Mikro-Schrittmotor 6 mm,2phasiger Pm-Schrittmotor,4Wire Mikro-Schrittmotor |
||
Produkt-Beschreibung

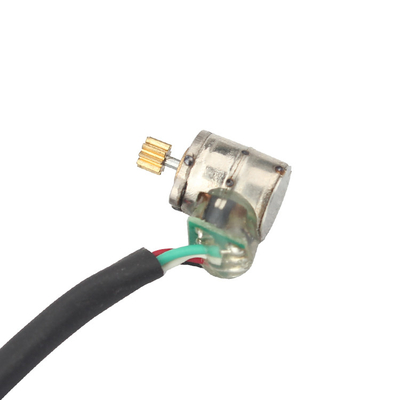

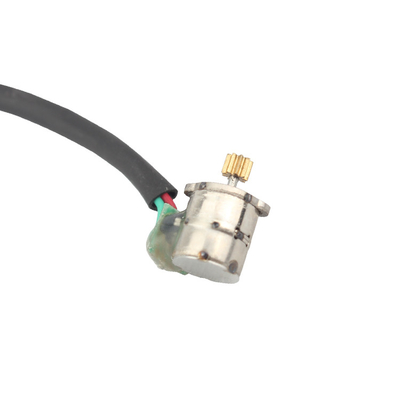

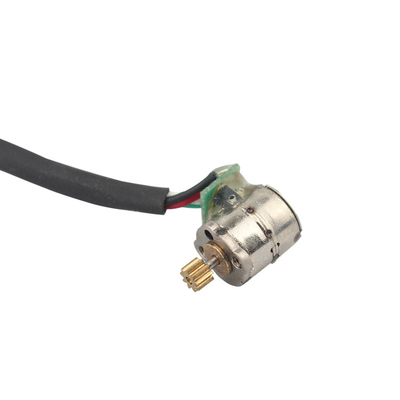

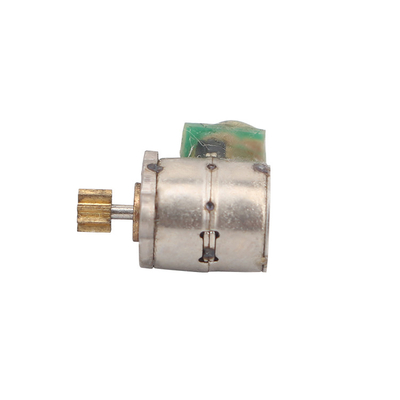

Hochgeschwindigkeit 2 Phase 4 Draht Mikroschrittmotor 6mm Pm Schrittmotor Langlebigkeit VSM0613
Beschreibung
VSM0613 ist ein Mikro-Schrittmotor. Der Motordurchmesser beträgt 6 mm, die Höhe 7 mm, der Durchmesser der Ausgangswelle 1 mm und die Höhe der herkömmlichen Ausgangswelle 3,1 mm.Die Länge der Ausgangswelle kann entsprechend den Installationsanforderungen des Kunden angepasst werdenDie Ausgangswelle des Motors ist mit einem herkömmlichen Getriebe mit einem Modul von 0 ausgestattet.2, eine Zahnzahl von 9 und eine Zahnraddicke von 1,8 mm. Das Zahnrad kann auch nach den Anforderungen des Kunden angepasst werden
Die Ausgangswelle des Motors kann auch mit Getriebe, Katzen, Wurm, Schraube und anderen entsprechenden Ausgangsgeräten ausgestattet werden, die nach den Anforderungen der Installation des Kunden angepasst werden können
Aufgrund seiner geringen Größe, hoher Präzision, einfacher Steuerung und anderer hervorragender Eigenschaften wird dieser Mikroschrittmotor häufig in Kameras, optischen Instrumenten, Objektiven,Präzisionsmedizinische Geräte, und andere Bereiche.
Der Motor-Eingangsteil der Verbindungskette kann nach Kundenanforderungen in nackte Nadeln, PCB, FPC und andere Formen geändert werden.
Parameter
| Produktbezeichnung | 6 mm MICRO-STEPPER-Motor |
| Modell | VSM0613 |
| Maximale Anlauffrequenz | 1300 PPS min. (AT 3,3 V Gleichstrom) |
| Max. Schleiffrequenz | 2500 PPS min. (AT 3,3 V Gleichstrom) |
| TÖRKT-ZUFÜHLEN | 0.8gf-cm min. (AT 500 PPS, 3,3 V Gleichstrom) |
| TORK ausziehen | 1.0gf-cm min. (AT 500 PPS, 3,3 V Gleichstrom) |
| Klasse der Isolierung | Klasse E für Spulen |
| ISOLATIONSSTÄNKTE | 3.0mA (max.) |
| Widerstand gegen Isolierung | 1 MΩ (DC 100 V) |
| Betriebstemperaturbereich | -10 ~ +60 °C |
| OEM- und ODM-Dienstleistung | ZU FÜRSCHLICH |
Beispiel des gleichen Typs
Entwurf
Über Miniatur-Schrittmotor Drehmoment Diagramm
Über den Mikro-Schrittmotor
Unsere Mikro-Schrittmotoren haben im Allgemeinen 18 Grad Schrittwinkel.
Das heißt, es dauert 20 Schritte, um eine Wende zu drehen.
Der Schrittwinkel des Motors hängt mit der inneren Konstruktion des Stators zusammen.
Wir haben Mikro-Schrittmotoren mit unterschiedlichen Durchmessern, und das Drehmoment des Motors hängt mit seiner Größe zusammen.
Hier ist die Beziehung zwischen MotorDurchmesser und Drehmoment (bei geeigneter Lauffrequenz bei Nennspannung):
6mm-Motor: etwa 1 g*cm
8mm-Motor: etwa 3g*cm
10 mm-Motor: etwa 5 g*cm
15 mm-Motor: etwa 15 g*cm
20mm-Motor: etwa 40 g*cm
Anwendung
Die Geschwindigkeit des Motors wird durch die Fahrfrequenz bestimmt und hat nichts mit der Last zu tun (es sei denn, er verliert Schritte).
Aufgrund der hochen Präzision der Drehzahlsteuerung von Schrittmotoren, mit einem Fahrer gesteuerten Stepping können Sie eine sehr präzise Positionierung und Geschwindigkeitssteuerung erreichen.Schrittmotoren sind der Motor der Wahl für viele Präzisionsbewegungssteuerungsanwendungen.
Personalisierung
Die Konstruktion des Motors kann je nach Kundenanforderung angepasst werden, einschließlich:
Durchmesser des Motors: Wir haben 6mm, 8mm, 10mm, 15mm und 20mm Durchmesser Motor
Spulenwiderstand/Nennspannung: Der Spulenwiderstand ist einstellbar und mit höherem Widerstand ist die Nennspannung des Motors höher.
Die Auslegung der Halterung/die Länge der Schraube: Wenn der Kunde eine längere/kürzere Halterung wünscht, mit spezieller Auslegung wie Montagelöchern, ist sie einstellbar.
PCB + Kabel + Anschluss: PCBs Design, Kabellänge und Anschlussschwung sind alle einstellbar, sie können in FPC umgewandelt werden, wenn Kunden dies benötigen.
Vorlaufzeit und Verpackungsinformationen
Vorlaufzeit für Proben:
Standardmotoren auf Lager: innerhalb von 3 Tagen
Standardmotoren nicht vorrätig: innerhalb von 15 Tagen
angepasste Produkte: ca. 25~30 Tage (basierend auf der Komplexität der Anpassung)
Vorlaufzeit für den Bau einer neuen Form: im Allgemeinen etwa 45 Tage
Vorlaufzeit für die Massenproduktion: je nach Auftragsmenge
Verpackung:
Die Proben werden in Schaumschwamm mit einer Papierbox verpackt und per Express versandt.
Massenproduktion, Motoren sind in Wellpappen mit transparenter Folie verpackt. (Flugversand)
Bei Seeversand wird das Produkt auf Paletten verpackt
Versandmethode
Bei Proben und Luftversand verwenden wir Fedex/TNT/UPS/DHL.(5 bis 12 Tage für den Expressdienst)
Für den Seeversand benutzen wir unseren Versandvertreter und versenden aus dem Hafen von Shanghai.(45 bis 70 Tage für den Seeverkehr)
Häufig gestellte Fragen
1- Sind Sie ein Hersteller?
Ja, wir sind eine Fabrik und produzieren hauptsächlich Schrittmotoren.
2- Wo ist Ihre Fabrik?
Unsere Fabrik befindet sich in Changzhou, Jiangsu. Ja, Sie sind sehr willkommen, uns zu besuchen.
3- Können Sie kostenlose Proben liefern?
Nein, wir bieten keine kostenlosen Proben an, die Kunden behandeln kostenlose Proben nicht fair.
4Wer zahlt die Versandkosten?
Die Kunden zahlen die Versandkosten. Wir geben Ihnen die Versandkosten.
Wenn Sie denken, dass Sie eine günstigere / bequemere Versandmethode haben, können wir Ihr Versandkonto verwenden.
5Kann ich einen Motor bestellen?
Wir haben kein MOQ, und Sie können nur eine Stück Probe bestellen.
Aber wir empfehlen Ihnen, ein bisschen mehr zu bestellen, nur für den Fall, dass der Motor während Ihres Tests beschädigt wird, und Sie können ein Backup haben.
6Wir entwickeln ein neues Projekt, bieten Sie einen Anpassungsservice?
Wir haben mehr als 20 Jahre Erfahrung in der Schrittmotorindustrie.
Wir haben viele Projekte entwickelt, wir können eine vollständige Anpassung von der Gestaltung bis zur Produktion anbieten.
Wir sind zuversichtlich, Ihnen einige Ratschläge/Vorschläge für Ihr Schrittmotorprojekt geben zu können.
Wenn Sie sich Sorgen um vertrauliche Fragen machen, ja, wir können einen Geheimhaltungsvertrag unterschreiben.
7- Verkaufen Sie Fahrer?
Ja, wir verkaufen Fahrer, die nur für vorübergehende Probenversuche geeignet sind, nicht für die Massenproduktion.
Wir produzieren keine Treiber, wir produzieren nur Schrittmotoren.
