10 mm Durchmesser Mikro-Gang-Schrittmotor mit verstellbarer M3-Blei-Schraubwelle
| Herkunftsort | China |
|---|---|
| Markenname | VIC-TECH |
| Zertifizierung | RoHS |
| Modellnummer | 10-816G-M3 |
| Min Bestellmenge | 1 Einheit |
| Preis | $3.5~$7/Unit |
| Verpackung Informationen | Das Produkt wird mit Perlenbaumwolle verpackt, und die Außenseite ist in einem Karton. |
| Lieferzeit | 10~30 Tage nach Erhalt der Bezahlung der Probe |
| Zahlungsbedingungen | MoneyGram, Western Union, Kreditkarte, T/T, L/C |
| Versorgungsmaterial-Fähigkeit | 100000\ Einheiten/Jahr |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype-Anwendung: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Typ des Motors | Getriebeschrittmotor | Motorgröße | 10mm Durchmesser |
|---|---|---|---|
| Schrittwinkel | Verhältnis des Gangs 18°/ | Widerstand | 20Ω/40Ω |
| Gang-Verhältnis | Von 2:1 zu 1000:1 | Abtriebswelle | M3*0.5P-Leitspindel |
| Markieren | 10 mm Durchmesser getriebener Schrittmotor,Mikro-Schrittmotor mit Getriebe,M3 Schraubwellenmotor mit Blei |
||
Produkt-Beschreibung

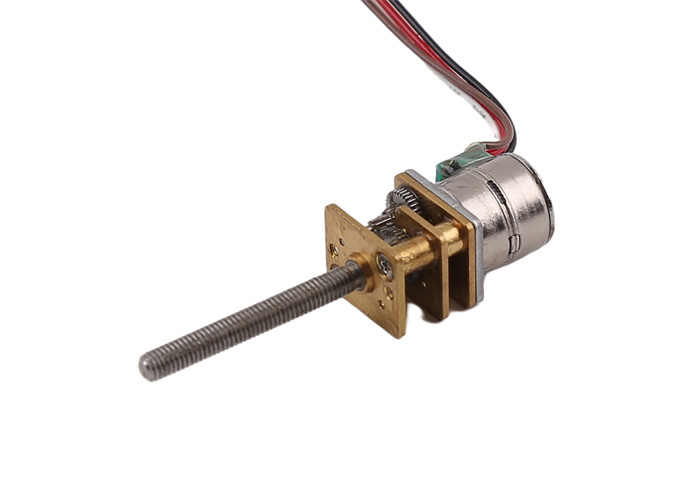

10-816G-M3 Getriebe Reduktor Schrittmotor mit verstellbarer M3 Schraubwelle
Beschreibung:
Dies ist ein 10mm Durchmesser Schrittmotor mit einem 10*12mm Getriebe.
Die Ausgangswelle ist eine Standard-M3-Schraubwelle, und wir können sie auch in eine D-Welle ändern.
Die Schraublänge kann je nach Bedarf des Kunden angepasst werden.
Wir haben mehrfaches Gangverhältnis für die Option, von 2:1 bis 1000:1.
Mit einem größeren Gangverhältnis ist das Ausgangsdrehmoment größer und die Ausgangsgeschwindigkeit langsamer.
Der Kunde muss zuerst ein geeignetes Gangverhältnis auswählen.
Wir haben zwei verschiedene Spulenwiderstände: 20Ω/40Ω
Bei höherem Widerstand hat der Motor eine höhere Nennspannung.
Motorparameter:
| Modell Nr. | 10-816G-M3 |
| Typ des Motors | 10 mm Schrittmotor |
| Ausgangswelle | M3*0,5P |
| Spulenwiderstand | 20Ω/40Ω |
| Schrittwinkel | 18°/Schrittwinkel |
| Nennspannung | 3.3 ~ 5 V Gleichstrom |
| Phase Nr. | 2 Phasen (4 Drähte) |
Parameter des Getriebes:
| Getriebeverhältnis | 2:1 | 5:1 | 10:1 | 15:1 | 20:1 | 30:1 | 36:1 | 50:1 | 63:1 | 67:1 | 89:1 | 100:1 |
| Genaues Verhältnis | 2.002 | 4.995 | 9.677 | 14.754 | 20.501 | 29.120 | 36.122 | 51.103 | 63.071 | 66.801 | 89.227 | 99.002 |
| Zahnnummer | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
| Ausrüstungsgrenzen | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| Effizienz | 80% | 80% | 80% | 72% | 72% | 72% | 65% | 65% | 65% | 65% | 65% | 65% |
| Getriebeverhältnis | 110:1 | 150:1 | 172:1 | 210:1 | 250:1 | 275:1 | 298:1 | 380:1 | 420:1 | 500:1 | 600:1 | 1000:1 |
| Genaues Verhältnis | 110.407 | 150.948 | 171.883 | 210.591 | 250.111 | 274.403 | 297.924 | 387.689 | 421.296 | 506.155 | 599.394 | 986.406 |
| Zahnnummer | 12 | 18 | 13 | 12 | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
| Ausrüstungsgrenzen | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
| Effizienz | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 47% | 47% | 47% |
Entwurfszeichnung:
Anzeige des Produkts:
Anwendung von Schrittmotoren:
Schrittmotoren werden zur präzisen Steuerung eingesetzt, weit verbreitet in medizinischer Ausrüstung, 3D-Drucker, industrieller Präzisionssteuerung, Automatisierungsausrüstung usw.
Schrittmotoren können in allen Mechanismen eingesetzt werden, die eine präzise Steuerung und eine Dreh-/Linienbewegung erfordern.
Vorteil von Schrittmotoren:
Der Schrittmotor kann auch ohne Schließschleifeinkoder / ohne Rückkopplungssystem eine präzise Steuerung erreichen, außerdem sind sie nicht elektrisch gebürstet.Daher gibt es keine elektromagnetischen Störungen und elektrische Funken ProblemeIn einigen Fällen können sie Gleichspannungsmotoren mit Bürsten oder Bürstenlosmotoren ersetzen.
Die Schrittmotoren lassen sich mit dem Fahrer leicht steuern, und diese Eigenschaft etabliert seine wichtige Position im Bereich der präzisen Steuerung.
1- Präzise Steuerung erreichbar, programmierbar
2Ohne elektromagnetische Störungen und elektrische Funken
3Kleine Größe
4- Ein vernünftiger Preis.
5Geräuscharmer.
6. Lange Lebensdauer
Schrittmotoren werden in allen Branchen weit verbreitet.
