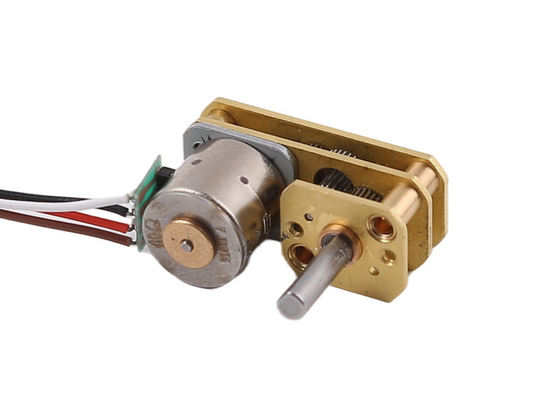

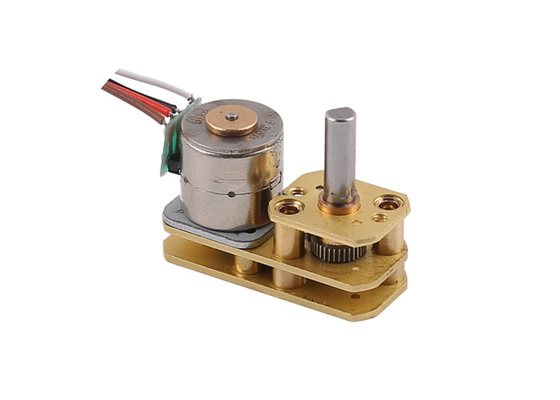

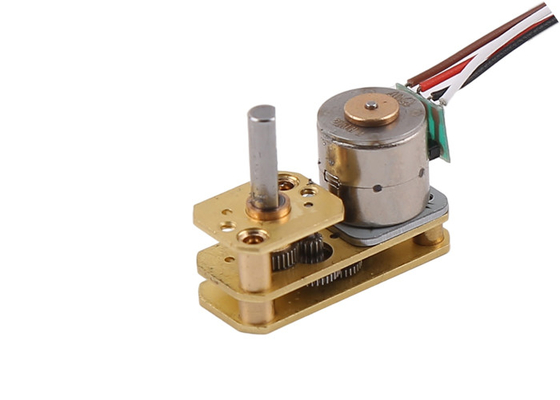

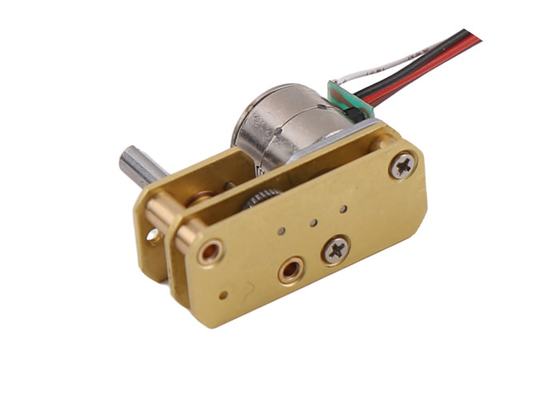

VSM10-817G Schrittmotor mit 2 Phasen mit 10*24 mm Horizontalgetriebe

  • VSM10-817G Geared Stepper Motor 2 Phases With 10*24 Mm Horizontal Gearbox
  • VSM10-817G Geared Stepper Motor 2 Phases With 10*24 Mm Horizontal Gearbox
  • VSM10-817G Geared Stepper Motor 2 Phases With 10*24 Mm Horizontal Gearbox
  • VSM10-817G Geared Stepper Motor 2 Phases With 10*24 Mm Horizontal Gearbox
  • VSM10-817G Geared Stepper Motor 2 Phases With 10*24 Mm Horizontal Gearbox
Place of Origin China
Markenname Vic-Tech
Zertifizierung RoHS
Model Number VSM10-817G
Minimum Order Quantity 1Unit
Preis $3.5~$10/Unit
Packaging Details The product is packed with pearl cotton, and the outside is in a carton.
Delivery Time 10~30 days after receiving sample payment
Payment Terms MoneyGram, Western Union,Credit Card,T/T, L/C
Supply Ability 100000\ Units/year

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype-Anwendung: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Motor type PM stepper motor + gearbox Motor size 10 mm diameter
Step angle 18°/gear ratio Resistance 20Ω/40Ω
Gearbox type 10*24 mm horizontal gearbox Phase No. 2 phases (bipolar)
Hervorheben

10*24 mm Schrittmotor mit Getriebe

,

Zwei-Phasen-Schrittmotor mit Getriebe

,

Horizontales Getriebe mit Getriebe-Schrittmotor
Hinterlass eine Nachricht
Produkt-Beschreibung

VSM10-817G 10*24 mm horizontale Getriebe 18° Mikropm-Schrittmotor



Beschreibung:

Dies ist ein 10 mm Durchmesser Schrittmotor mit Getriebe.

Dieses Getriebe ist ein 10*24 mm horizontaler Getriebe, und der Vorteil besteht darin, dass die Ausgangswelle in entgegengesetzte Richtung als die Motorwelle zeigt.

Es kann in einigen Fällen Platz sparen.



Wir haben zwei Arten von Spulenwiderstand: 20Ω und 40Ω/Phase.

20Ω hat ein höheres Drehmoment und 40Ω einen geringeren Strom- und Stromverbrauch.



Die Kunden können das geeignete Getriebeverhältnis anhand ihrer Drehmoment-Geschwindigkeitsanforderungen auswählen.

Mit einem höheren Verhältnis ist die Ausgangsgeschwindigkeit langsamer und das Ausgangsdrehmoment größer.



Motorparameter:



Modell Nr. VSM10-817G
Typ des Motors 10 mm PM-Schrittmotor
Typ des Getriebes 10*24 mm horizontaler Getriebe
Schrittwinkel 18°/Gangverhältnis
Spulenwiderstand 20Ω/40Ω
Nennspannung 3.3 ~ 5 V Gleichstrom
Phase Nr. 2 Phasen
Ausgangswelle 3 mm Durchmesser D2,5 D-Welle
Typ des Steckers Molex 51021-0400 (1.25 mm Abstand)



Parameter des Getriebes:

Getriebeverhältnis 10:1 30:1 50:1 100:1 150:1 300:1 323:1 483:1 500:1 668:1 945:1 1000:1
Genaues Verhältnis 10.204 30.401 49.914 100.303 144.522 299.358 323.275 483.277 496.540 668.102 945.168 1000.766
Zahnnummer 12 13 15 12 14 18 12 12 12 12 12 12
Ausrüstungsgrenzen 2 4 4 4 6 6 6 6 6 6 6 6
Effizienz 80% 65% 65% 65% 53% 53% 53% 53% 53% 53% 53% 53%




Entwurfszeichnung:



VSM10-817G Schrittmotor mit 2 Phasen mit 10*24 mm Horizontalgetriebe 0



Anzeige des Produkts:



VSM10-817G Schrittmotor mit 2 Phasen mit 10*24 mm Horizontalgetriebe 1



Anwendung von Schrittmotoren:

Schrittmotoren werden zur präzisen Steuerung eingesetzt, weit verbreitet in medizinischer Ausrüstung, 3D-Drucker, industrieller Präzisionssteuerung, Automatisierungsausrüstung usw.

Schrittmotoren können in allen Mechanismen eingesetzt werden, die eine präzise Steuerung und eine Dreh-/Linienbewegung erfordern.





Vorteil von Schrittmotoren:

Der Schrittmotor kann auch ohne Schließschleifeinkoder / ohne Rückkopplungssystem eine präzise Steuerung erreichen, außerdem sind sie nicht elektrisch gebürstet.Daher gibt es keine elektromagnetischen Störungen und elektrische Funken ProblemeIn einigen Fällen können sie Gleichspannungsmotoren mit Bürsten oder Bürstenlosmotoren ersetzen.

Die Schrittmotoren lassen sich mit dem Fahrer leicht steuern, und diese Eigenschaft etabliert seine wichtige Position im Bereich der präzisen Steuerung.

1- Präzise Steuerung erreichbar, programmierbar

2Ohne elektromagnetische Störungen und elektrische Funken

3Kleine Größe

4- Ein vernünftiger Preis.

5Geräuscharmer.

6. Lange Lebensdauer



Schrittmotoren werden in allen Branchen weit verbreitet.

VSM10-817G Schrittmotor mit 2 Phasen mit 10*24 mm Horizontalgetriebe 2



Verpackungs- und Versandinformationen:

Die Proben werden mit Schaumsponge in einer Papierbox verpackt.

Für die Massenproduktion werden die Erzeugnisse in Papierkartons verpackt.

Für den Seeverkehr (Massenproduktion) werden Kartons auf Paletten verpackt.



Versandzeit:

Durch Express ((DHL/UPS/Fedex/TNT): 5~12 Tage

Mit dem Express 4PX: 10~20 Tage

Seeversand: 40~60 Tage (abhängig von Ländern)

VSM10-817G Schrittmotor mit 2 Phasen mit 10*24 mm Horizontalgetriebe 3



Häufige Fragen:

Frage 1: Sind Sie Hersteller oder Händler?

Wir sind ein Hersteller. Wir produzieren Motoren selbst.



Zweite Frage:Wo ist Ihre Fabrik? Können wir Ihre Fabrik besuchen?

Unsere Fabrik befindet sich in der Stadt Changzhou. Sie können uns gerne besuchen, wenn Sie möchten.



Frage 3:Liefern Sie kundenspezifische/kostenlose Proben?

Wir sind in der Lage, Anpassungen an Proben durchzuführen, und es kostet zusätzliche Anpassungen.

Nein, wir schicken keine kostenlosen Proben.



Vierte Frage:Wie lange dauert die Vorlaufzeit für die Proben?

Für Vorräte beträgt die Vorlaufzeit 3 Tage.

Für nicht vorhandene Proben beträgt die Vorlaufzeit ca. 15 Tage.

Für maßgeschneiderte Proben beträgt die Vorlaufzeit etwa 25 bis 30 Tage.



Frage 5:Welchen Anpassungsservice bieten Sie?

Wir haben ein Entwicklerteam mit mehr als 20 Jahren Erfahrung.

Wir bieten Anpassungsservice für alle möglichen Komponenten von Motoren.

Von der Schieberegelung des Motors, der Schraube, dem Geschwindigkeitsdesign.

Nach Kabellänge, Anschlussart und FPC-Design.



Frage 6:Können wir einen Geheimhaltungsvertrag unterschreiben, wenn wir ein neues Produkt entwickeln wollen?

Ja, wir können einen Geheimhaltungsvertrag unterschreiben und Ihre Vertraulichkeit schützen.

Fühlen Sie sich frei, uns zu kontaktieren, wenn Sie ein neues Projekt zu entwickeln haben.
