SM15-816G 5V Doppelwellen-Schrittmotor Schraube 18 Grad Schrittwinkel
| Place of Origin | China |
|---|---|
| Markenname | VIC-TECH |
| Zertifizierung | RoHS |
| Model Number | SM15-816G |
| Minimum Order Quantity | 1Unit |
| Preis | $3.5~$7/Unit |
| Packaging Details | The product is packed with pearl cotton, and the outside is in a carton. |
| Delivery Time | 10~30 days after receiving sample payment |
| Payment Terms | MoneyGram, Western Union,Credit Card,T/T, L/C |
| Supply Ability | 100000\ Units/year |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype-Anwendung: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Motor type | PM stepper motor+ gearbox | Motor size | 15mm diameter |
|---|---|---|---|
| Step angle | 18°/ gear ratio | Resistance | 10Ω/31Ω |
| Gear ratio | 2:1 to 1000:1 | Output shaft | D shaft/ lead screw shaft |
| Hervorheben | 5 V Doppelwellen-Schrittmotor,SM15-816G Doppelwellen-Schrittmotor,18 Grad Schrittwinkel Schrittmotor |
||
Produkt-Beschreibung
SM15-816G 5V Schraubschrauber D-Welle 18° Schrittwinkel Schrittmotor mit Getriebe
Beschreibung:
Dies ist ein 15-Motor mit einem 10 x 12-mm-Getriebe.
Wir haben verschiedene Getriebeverhältnisse für Sie zu wählen, hängt von Kunden's Geschwindigkeit und Drehmoment Anforderung.
Je größer das Getriebeverhältnis ist, desto langsamer ist die Ausgangsgeschwindigkeit und größer das Ausgangsdrehmoment.
Wir haben auch zwei verschiedene Arten von Ausgangswellen:
M3 Schraubwelle und D-Welle.
Für die D-Welle beträgt die normale Größe 3 mm Durchmesser mit 2,5 mm D-Schnitt, die Länge 10 mm.
Für die Schraubwelle M3 ist es die Standardschraube M3*P0.5.
Wenn Sie die Schraublänge anpassen möchten, können wir das auch tun, aber es erfordert eine zusätzliche Anpassungsgebühr.
Motorparameter:
| Typ des Motors | Pm Schrittmotor + Getriebe |
| Motordurchmesser | 10 mm |
| Schrittwinkel | 18°/Gangverhältnis |
| Ausgangswelle | Schraube / D-Welle |
| Nennspannung | 3.3V ~ 5V Gleichstrom |
| Spulenwiderstand | 10Ω / 31Ω |
| Nummer der Phase | 2 Phasen/4 Drähte |
Parameter des Getriebes:
| Getriebeverhältnis | 2:1 | 5:1 | 10:1 | 15:1 | 20:1 | 30:1 | 36:1 | 50:1 | 63:1 | 67:1 | 89:1 | 100:1 |
| Genaues Verhältnis | 2.002 | 4.995 | 9.677 | 14.754 | 20.501 | 29.120 | 36.122 | 51.103 | 63.071 | 66.801 | 89.227 | 99.002 |
| Zahnnummer | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
| Ausrüstungsgrenzen | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| Effizienz | 80% | 80% | 80% | 72% | 72% | 72% | 65% | 65% | 65% | 65% | 65% | 65% |
|
|
||||||||||||
| Getriebeverhältnis | 110:1 | 150:1 | 172:1 | 210:1 | 250:1 | 275:1 | 298:1 | 380:1 | 420:1 | 500:1 | 600:1 | 1000:1 |
| Genaues Verhältnis | 110.407 | 150.948 | 171.883 | 210.591 | 250.111 | 274.403 | 297.924 | 387.689 | 421.296 | 506.155 | 599.394 | 986.406 |
| Zahnnummer | 12 | 18 | 13 | 12 | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
| Ausrüstungsgrenzen | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
| Effizienz | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 47% | 47% | 47% |
Entwurfszeichnung:

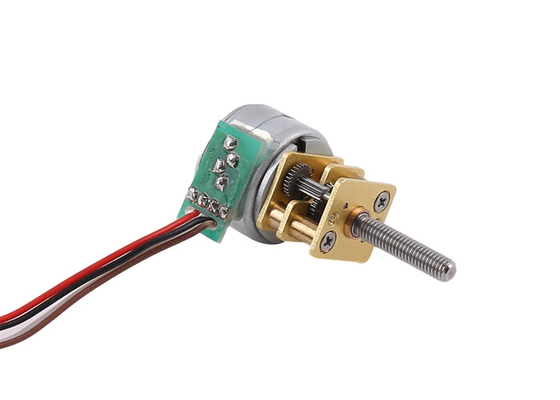

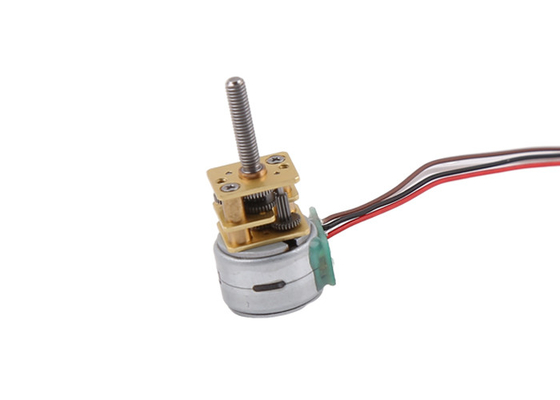

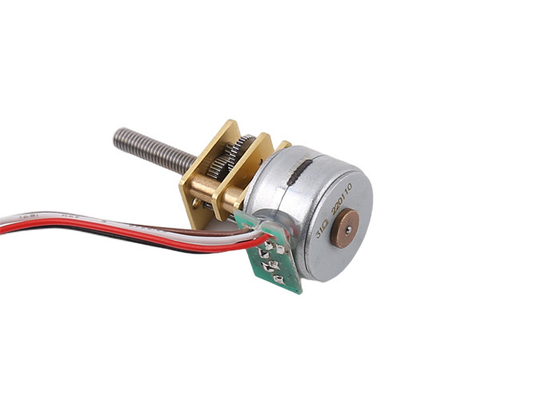

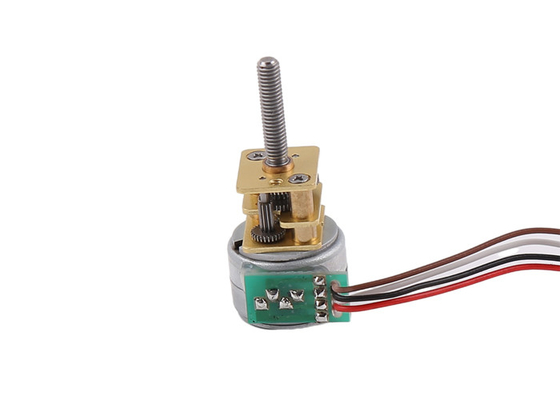

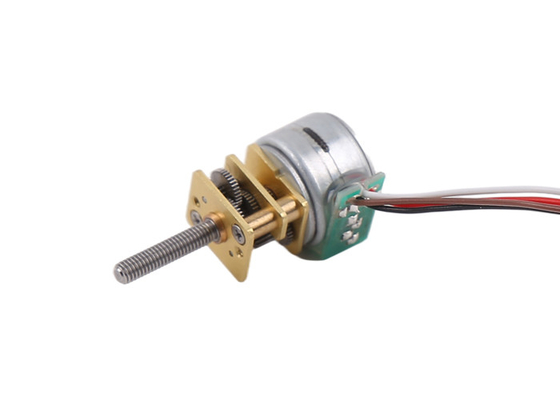

Anzeige des Produkts:
Anwendung von Schrittmotoren:
Schrittmotoren werden zur präzisen Steuerung eingesetzt, weit verbreitet in medizinischer Ausrüstung, 3D-Drucker, industrieller Präzisionssteuerung, Automatisierungsausrüstung usw.
Schrittmotoren können in allen Mechanismen eingesetzt werden, die eine präzise Steuerung und eine Dreh-/Linienbewegung erfordern.
Vorteil von Schrittmotoren:
Der Schrittmotor kann auch ohne Schließschleifeinkoder / ohne Rückkopplungssystem eine präzise Steuerung erreichen, außerdem sind sie nicht elektrisch gebürstet.Daher gibt es keine elektromagnetischen Störungen und elektrische Funken ProblemeIn einigen Fällen können sie Gleichspannungsmotoren mit Bürsten oder Bürstenlosmotoren ersetzen.
Die Schrittmotoren lassen sich mit dem Fahrer leicht steuern, und diese Eigenschaft etabliert seine wichtige Position im Bereich der präzisen Steuerung.
1- Präzise Steuerung erreichbar, programmierbar
2Ohne elektromagnetische Störungen und elektrische Funken
3Kleine Größe
4- Ein vernünftiger Preis.
5Geräuscharmer.
6. Lange Lebensdauer
Schrittmotoren werden in allen Branchen weit verbreitet.
Verpackungs- und Versandinformationen:
Die Proben werden mit Schaumsponge in einer Papierbox verpackt.
Für die Massenproduktion werden die Erzeugnisse in Papierkartons verpackt.
Für den Seeverkehr (Massenproduktion) werden Kartons auf Paletten verpackt.
Versandzeit:
Durch Express ((DHL/UPS/Fedex/TNT): 5~12 Tage
Mit dem Express 4PX: 10~20 Tage
Seeversand: 40~60 Tage (abhängig von Ländern)
Häufige Fragen:
Frage 1: Sind Sie Hersteller oder Händler?
Wir sind ein Hersteller. Wir produzieren Motoren selbst.
Zweite Frage:Wo ist Ihre Fabrik? Können wir Ihre Fabrik besuchen?
Unsere Fabrik befindet sich in der Stadt Changzhou. Sie können uns gerne besuchen, wenn Sie möchten.
Frage 3:Liefern Sie kundenspezifische/kostenlose Proben?
Wir sind in der Lage, Anpassungen an Proben durchzuführen, und es kostet zusätzliche Anpassungen.
Nein, wir schicken keine kostenlosen Proben.
Vierte Frage:Wie lange dauert die Vorlaufzeit für die Proben?
Für Vorräte beträgt die Vorlaufzeit 3 Tage.
Für nicht vorhandene Proben beträgt die Vorlaufzeit ca. 15 Tage.
Für maßgeschneiderte Proben beträgt die Vorlaufzeit etwa 25 bis 30 Tage.
Frage 5:Welchen Anpassungsservice bieten Sie?
Wir haben ein Entwicklerteam mit mehr als 20 Jahren Erfahrung.
Wir bieten Anpassungsservice für alle möglichen Komponenten von Motoren.
Von der Schieberegelung des Motors, der Schraube, dem Geschwindigkeitsdesign.
Nach Kabellänge, Anschlussart und FPC-Design.
Frage 6:Können wir einen Geheimhaltungsvertrag unterschreiben, wenn wir ein neues Produkt entwickeln wollen?
Ja, wir können einen Geheimhaltungsvertrag unterschreiben und Ihre Vertraulichkeit schützen.
Fühlen Sie sich frei, uns zu kontaktieren, wenn Sie ein neues Projekt zu entwickeln haben.
