VSM10152 10mm Durchmesser M2 Schraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubsc
| Place of Origin | China |
|---|---|
| Markenname | VIC-TECH |
| Zertifizierung | RoHS |
| Model Number | VSM10152 |
| Minimum Order Quantity | 1Unit |
| Preis | $3~$7/Unit |
| Packaging Details | The product is packed with pearl cotton, and the outside is in a carton. |
| Delivery Time | 10~30 days after receiving sample payment |
| Payment Terms | MoneyGram, Western Union,Credit Card,T/T, L/C |
| Supply Ability | 100000\ Units/year |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype-Anwendung: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Motor type | Linear PM stepper motor with slider | Motor size | 10mm diameter |
|---|---|---|---|
| Step angle | 18 degrees | Lead screw | M2*P0.4 |
| Travel distance | 39mm | Connector pitch | 4 pins FPC |
| Hervorheben | POM-Schieberegler Linear-Schrittmotor,4 Pins FPC-Schieber-Schrittmotor,10 mm Durchmesser Schieberangstmotor |
||
Produkt-Beschreibung
VSM10152 10mm Durchmesser M2 Schraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraub
Beschreibung:
Dieser VSM10152-Motor ist ein 10 mm Durchmesser linearer Schrittmotor mit Schraube + Schieberegler.
Der Schrittwinkel beträgt regelmäßig 18°/Schritt, die Schraube beträgt M2*P0.4, die Schrittlänge beträgt 0,02 mm/Schritt
(Schrittlänge bedeutet die lineare Entfernung, die der Schieberegler zurücklegt, wenn der Motor einen Schritt macht)
Die Fahrzeugdistanz beträgt 39 mm und wird durch die Schraublänge bestimmt.
Wenn Kunden denken, dass die Schraube zu lang ist, und wir haben andere Motoren mit kurzen Schrauben zur Auswahl.
Was den Steckertyp angeht, ist er 4 Pins FPC.
Wir können es in PCB + Drähte + Kabel ändern, wenn Kunden einen Stecker wollen
(Molex 51021-0400, 1.25mm Pitch Connector ist das, was wir am häufigsten verwenden)
Parameter:
| Schrittwinkel | 18°/Schritt | Widerstand | 10Ω/Phase | Spannung | 3.3 ~ 5 V Gleichstrom |
| Fahrt pro Schritt | 00,02 mm | Schraube aus Blei | M2 * P0.4 | Wirksamer Schlag | 39 mm |
| Maximale Anlauffrequenz | 1000 Hz ((Min) | Maximale Reaktionsfrequenz | 1200 Hz ((Min) | Zugantrieb |
120 g Min. (500 PPS) |
Entwurfszeichnung:

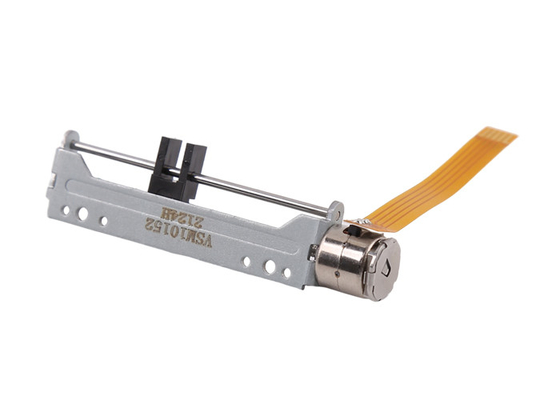

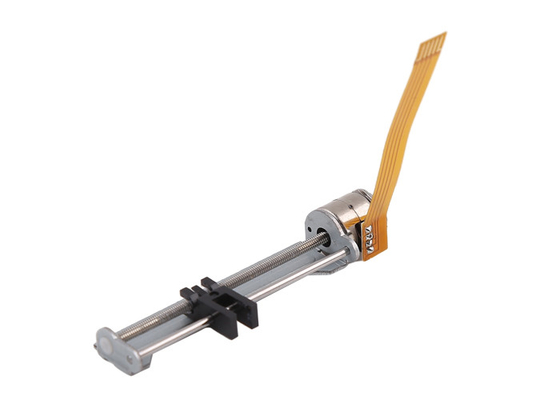

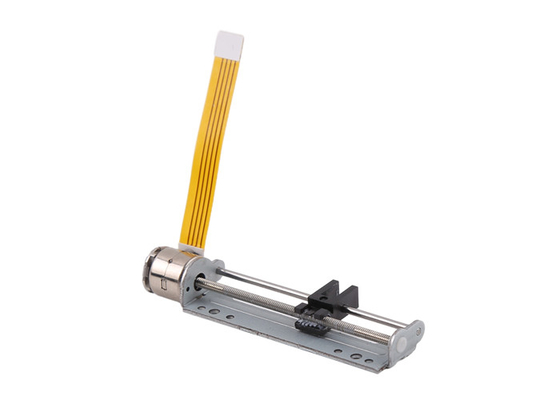

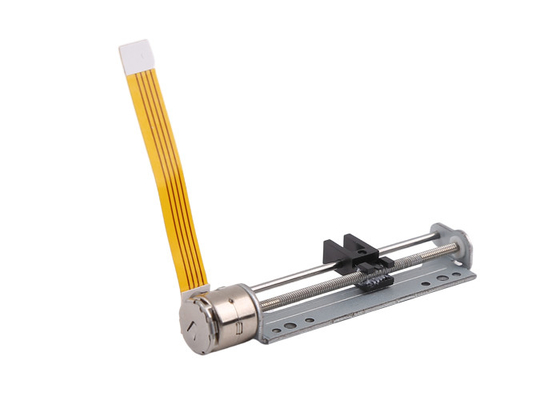

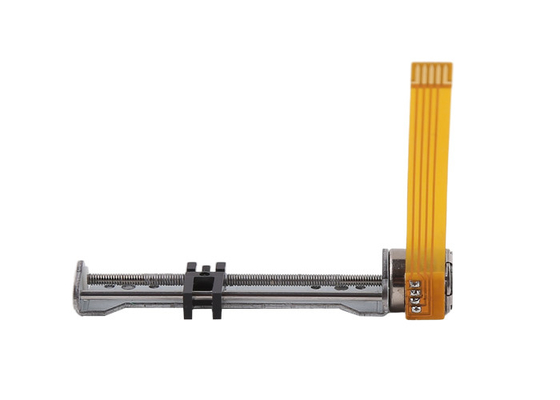

Anzeige des Produkts:
Über einen Linear-Schrittmotor mit Schieberad:
Unser Schiebermotor ist ein kompletter Baugrupp mit Motor + Schraube + Halterung + Schieber.
Der Schrittwinkel des Motors beträgt im Allgemeinen 18°/Schritt, was 20 Schritte pro Drehung bedeutet.
Wenn der Motor einen Dreh dreht, bewegt der Schieber einen Schwung.
Für Einzelschrauben: Abstand = Abstand.
Also ist die Schrittlänge (Schrittlänge bedeutet lineare Bewegung Gleiter Reisen, wenn der Schrittmotor genau einen Schritt):
Blei-Schraube-Blei/Schritte jeder Drehung
Wenn z. B. die Schraube M2*0.4P (0,4 mm Abstand regelmäßige Schraube M2) ist, beträgt der Schrittwinkel des Motors 18°, die Schrittlänge dieses Motors beträgt 0,4 mm/20 = 0,02 mm/Schritt.
Außerdem ist die Schraublänge anpassbar, und wir müssen auch das Design der Halterung anpassen, wenn Sie die Schraublänge anpassen.
Anwendung von Schrittmotoren:
Schrittmotoren werden zur präzisen Steuerung eingesetzt, weit verbreitet in medizinischer Ausrüstung, 3D-Drucker, industrieller Präzisionssteuerung, Automatisierungsausrüstung usw.
Schrittmotoren können in allen Mechanismen eingesetzt werden, die eine präzise Steuerung und eine Dreh-/Linienbewegung erfordern.
Vorteil von Schrittmotoren:
Der Schrittmotor kann auch ohne Schließschleifeinkoder / ohne Rückkopplungssystem eine präzise Steuerung erreichen, außerdem sind sie nicht elektrisch gebürstet.Daher gibt es keine elektromagnetischen Störungen und elektrische Funken ProblemeIn einigen Fällen können sie Gleichspannungsmotoren mit Bürsten oder Bürstenlosmotoren ersetzen.
Die Schrittmotoren lassen sich mit dem Fahrer leicht steuern, und diese Eigenschaft etabliert seine wichtige Position im Bereich der präzisen Steuerung.
1- Präzise Steuerung erreichbar, programmierbar
2Ohne elektromagnetische Störungen und elektrische Funken
3Kleine Größe
4- Ein vernünftiger Preis.
5Geräuscharmer.
6. Lange Lebensdauer
Verpackungs- und Versandinformationen:
Die Proben werden mit Schaumsponge in einer Papierbox verpackt.
Für die Massenproduktion werden die Erzeugnisse in Papierkartons verpackt.
Für den Seeverkehr (Massenproduktion) werden Kartons auf Paletten verpackt.
Versandzeit:
Durch Express ((DHL/UPS/Fedex/TNT): 5~12 Tage
Mit dem Express 4PX: 10~20 Tage
Seeversand: 40~60 Tage (abhängig von Ländern)
