VSM1069A Schrittmotor 10 mm mit 1,25 mm Schrittverbinder RoHS
| Herkunftsort | China |
|---|---|
| Markenname | VIC-TECH |
| Zertifizierung | RoHS |
| Modellnummer | VSM1069A |
| Min Bestellmenge | 1Unit |
| Preis | $3~$7/Unit |
| Verpackung Informationen | The product is packed with pearl cotton, and the outside is in a carton. |
| Lieferzeit | 10~30 days after receiving sample payment |
| Zahlungsbedingungen | MoneyGram, Western Union,Credit Card,T/T, L/C |
| Versorgungsmaterial-Fähigkeit | 100000\ Units/year |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype-Anwendung: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Motor type | Linear stepper motor + slider | Motor size | 10mm diameter |
|---|---|---|---|
| Step angle | 18 degrees | Lead screw | M2 |
| Phase number | 2 phases | Connector pitch | 4*1.25mm |
Produkt-Beschreibung
VSM1069A Kleingröße 10 mm Durchmesser Schraubschraubschieber Schrittmotor mit 1,25 mm Schraubverbindung
Beschreibung:
VSM1069A ist ein linearer Schrittmotor mit M2*P0.4 Schraube und POM-Schieberegler.
Der Schrittwinkel beträgt 18 Grad, es dauert 20 Schritte, um genau eine Umdrehung zu machen.
Der Schub dieses Motors beträgt etwa 120~150 Gramm (1.2~1.5N Schub), mit geeigneter Frequenz (300~800PPS).
Bitte achten Sie darauf, dass die Schieberlasten kleiner sind als der Motorantrieb, sonst verliert der Motor den Schritt.
Der Motorverbindung ist Molex 51021-0400 (4*1.25mm Pitch-Verbindung), dieser Verbindung ist sehr häufig verwendet.
Bitte bestätigen Sie Größe, Geschwindigkeit und Schub des Motors, bevor Sie bestellen.
Parameter:
| Modell Nr. | VSM1069A |
| Typ des Motors | PM-Schrittmotor + Schieber |
| Motordurchmesser | 10 mm |
| Schrittwinkel | 18 Grad |
| Phase Nr. | 2 Phasen |
| Typ des Steckers | Molex 51021-0400 (1.25 mm Abstand) |
| Nennspannung | 3.3 ~ 5 V Gleichstrom |
| Widerstand | 15Ω/Phase |
| Schlaganfall | Ungefähr 26 mm. |
Entwurfszeichnung:

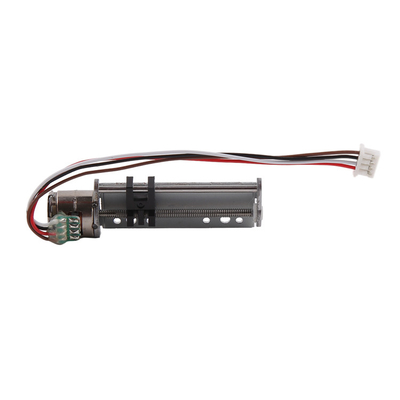

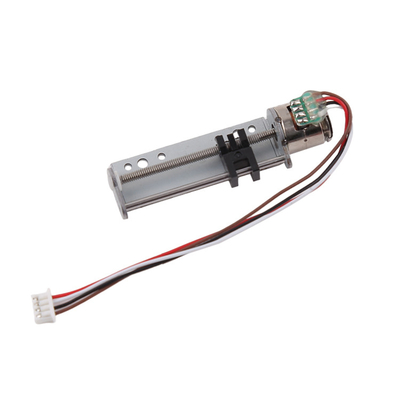

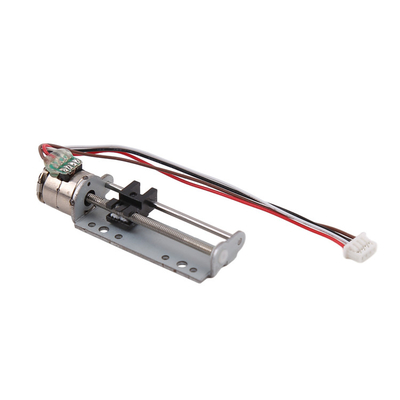

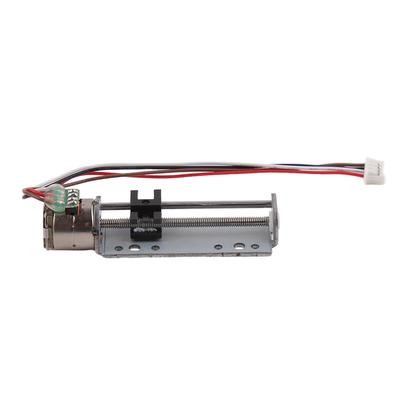

Anzeige des Produkts:
Über einen Linear-Schrittmotor mit Schieberad:
Unser Schiebermotor ist ein kompletter Baugrupp mit Motor + Schraube + Halterung + Schieber.
Der Schrittwinkel des Motors beträgt im Allgemeinen 18°/Schritt, was 20 Schritte pro Drehung bedeutet.
Wenn der Motor einen Dreh dreht, bewegt der Schieber einen Schwung.
Für Einzelschrauben: Abstand = Abstand.
Also ist die Schrittlänge (Schrittlänge bedeutet lineare Bewegung Gleiter Reisen, wenn der Schrittmotor genau einen Schritt):
Blei-Schraube-Blei/Schritte jeder Drehung
Wenn z. B. die Schraube M2*0.4P (0,4 mm Abstand regelmäßige Schraube M2) ist, beträgt der Schrittwinkel des Motors 18°, die Schrittlänge dieses Motors beträgt 0,4 mm/20 = 0,02 mm/Schritt.
Außerdem ist die Schraublänge anpassbar, und wir müssen auch das Design der Halterung anpassen, wenn Sie die Schraublänge anpassen.
Anwendung von Schrittmotoren:
Schrittmotoren werden zur präzisen Steuerung eingesetzt, weit verbreitet in medizinischer Ausrüstung, 3D-Drucker, industrieller Präzisionssteuerung, Automatisierungsausrüstung usw.
Schrittmotoren können in allen Mechanismen eingesetzt werden, die eine präzise Steuerung und eine Dreh-/Linienbewegung erfordern.
Vorteil von Schrittmotoren:
Der Schrittmotor kann auch ohne Schließschleifeinkoder / ohne Rückkopplungssystem eine präzise Steuerung erreichen, außerdem sind sie nicht elektrisch gebürstet.Daher gibt es keine elektromagnetischen Störungen und elektrische Funken ProblemeIn einigen Fällen können sie Gleichspannungsmotoren mit Bürsten oder Bürstenlosmotoren ersetzen.
Die Schrittmotoren lassen sich mit dem Fahrer leicht steuern, und diese Eigenschaft etabliert seine wichtige Position im Bereich der präzisen Steuerung.
1- Präzise Steuerung erreichbar, programmierbar
2Ohne elektromagnetische Störungen und elektrische Funken
3Kleine Größe
4- Ein vernünftiger Preis.
5Geräuscharmer.
6. Lange Lebensdauer
Verpackungs- und Versandinformationen:
Die Proben werden mit Schaumsponge in einer Papierbox verpackt.
Für die Massenproduktion werden die Erzeugnisse in Papierkartons verpackt.
Für den Seeverkehr (Massenproduktion) werden Kartons auf Paletten verpackt.
Versandzeit:
Durch Express ((DHL/UPS/Fedex/TNT): 5~12 Tage
Mit dem Express 4PX: 10~20 Tage
Seeversand: 40~60 Tage (abhängig von Ländern)
