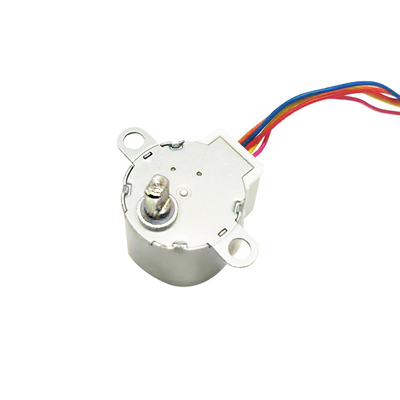

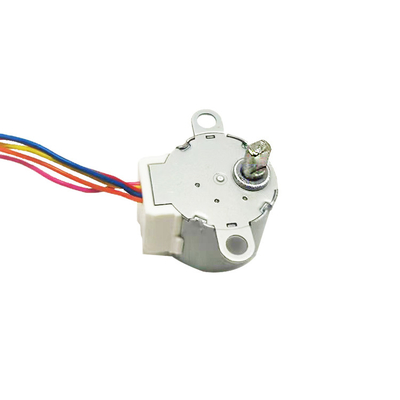

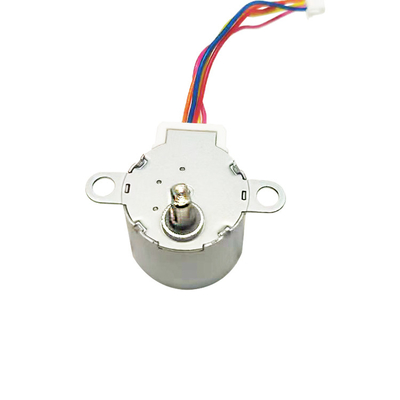

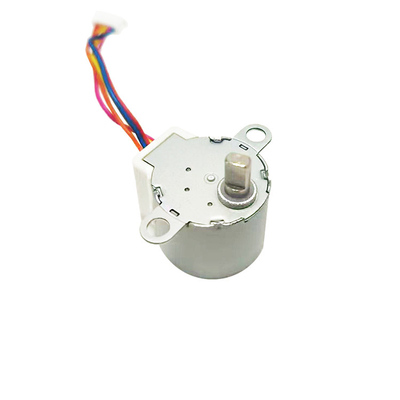

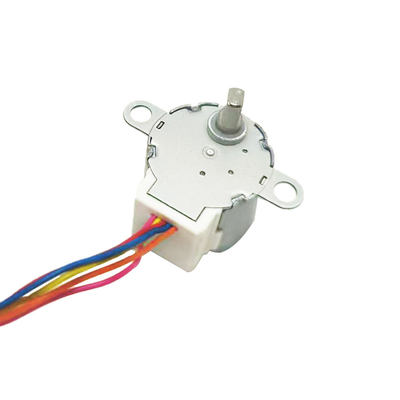

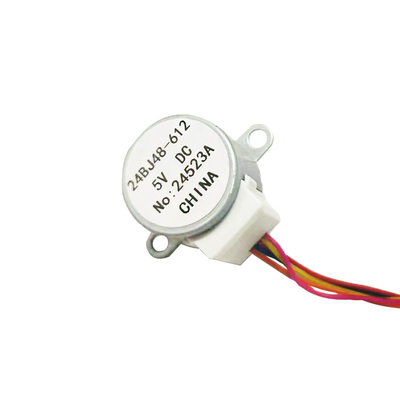

24mm 24BYJ48 Einpolar 4 Phasen 86.41:1-Verhältnis-Schrittmotor mit Verringererrad

Herkunftsort China
Markenname VIC-TECH
Zertifizierung RoHS
Modellnummer 24BYJ48-612
Min Bestellmenge 1 Einheit
Preis $0.75~3/unit
Verpackung Informationen Standard-Exportpaket oder kann angepasst werden
Lieferzeit 15-30 Arbeitstage
Zahlungsbedingungen MoneyGram, Western Union, Kreditkarte, T/T, L/C
Versorgungsmaterial-Fähigkeit 10000Units/month

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype-Anwendung: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Typ Getriebeschrittmotor Phase Nr. 4 Phasen (Einpol)
Spulenwiderstand 60Ω/Phase Nennspannung DC 5V
Getriebeverhältnis 86,4 Schrittwinkel 5.625 °/86.4
Hinterlass eine Nachricht
Produkt-Beschreibung

24 mm 24BYJ48 Einpolar 4-Phasen86.4 Verhältnis Getriebe Reduktor Schrittmotor

Dies ist ein 24 mm Durchmesser Permanentmagnet Schrittmotor mit einem Getriebe mit einem Gangverhältnis von 86.4:1.
Das ist ein 4-phasiger 5-drahtartiger Einpolarmotor.
Das rote Kabel ist der gemeinsame Draht in der Mitte jeder Phase.
Betriebstemperatur 105°C, Isolationsgrad B
Die Steckdose besteht aus PBT-Material, rein metallischen Getrieben
Die gesamte Maschine muss den Anforderungen der "Umweltschutz-Material-Management-Verordnung" des Unternehmens entsprechen
Dieser Motor ist kostengünstig und von zuverlässiger Qualität und wird in der Haushaltsgeräteindustrie wie Klimaanlagen, Smart Home-Systeme und Smart Toiletten weit verbreitet.
Darüber hinaus bieten wir auch maßgeschneiderte Dienstleistungen für Getriebeverhältnisse, Spulenwiderstand, Anzahl der Phasen und Verbindungsarten.
Wenn Sie brauchen, können Sie mich jederzeit kontaktieren.

Parameter:

Produktbezeichnung Motor 24BYJ48
Modell Nr. 24BYJ48-612
Nennspannung 5 V Gleichstrom
Phase Nr. 4 Phasen
Widerstand (25°C) 60Ω/Phase ± 7%
Ausgangsschrittwinkel 5.625°/86.4
Getriebeverhältnis 1:86.4
Drehmoment ≥ 55mN.m (5 V 100 PPS)
Frequenz der Entladung ≥ 500 Hz
Frequenz der Entladung und des Abzugs ≥ 900 Hz
Isolierwiderstand ≥ 100mΩ

Anpassungsmöglichkeiten:

Modellnummer: 24BYJ48

Schrittwinkel: ((1-2-Phasenantrieb) 5,625°/64; (2-2-Phasenantrieb) 11,25°/Schritt

Das Getriebeverhältnis: 16:1 / 25:1 / 32:1 / 48.8Ich bin nicht derjenige, der das Problem hat.1

Anpassungsfähige Elemente:

Spannung: 5~24 V; Getriebeverhältnis, Getriebematerial, Ausgangswelle, Motor­Kappendesign anpassbar



Spannung

(V)

Widerstand

(Ω)

Zugdrehmoment

100 PPS

(mN*m)

Bremsmoment

(mN*m)

Entladen und Einziehen

Häufigkeit

(PPS)

5 18 ≥ 98 ≥ 294 ≥ 500
12 60 ≥ 117 ≥ 294 ≥ 500
12 70 ≥ 687 ≥ 294 ≥ 500
12 200 ≥ 687 ≥ 294 ≥ 500
12 300 ≥58.8 ≥ 294 ≥ 500


Entwurf ((Einheit: mm)

24mm 24BYJ48 Einpolar 4 Phasen 86.41:1-Verhältnis-Schrittmotor mit Verringererrad 0



Anzeige des Produkts:

24mm 24BYJ48 Einpolar 4 Phasen 86.41:1-Verhältnis-Schrittmotor mit Verringererrad 1



Technische Merkmale



Anwendungsmerkmale

HVAC/R-VentilbetätigungMöglichkeiten der Wickelung

Drucker, Kopierer und Datenspeicher für BüroautomationWartungsfrei - Motor ist bürstenlos

Medizinische Anwendungen Pillenverteilungs-AnalysatorenKosteneffizient - Kompaktes Design, geringere Integrationskosten

Sonstige Industriezweige und Anwendungen RobotikDigitale Steuerung - Einfache Verwendung mit einem Mikroprozessor

Telekommunikation Antennenpositionierung Schaltleitungen Offene Schleifensteuerung - keine Encoder erforderlich

Typische Anwendungen

  • Speichelanalysator
  • Blutanalysator
  • Schweißmaschine
  • Intelligente Sicherheitsprodukte
  • Fiber Fusion Splicer
  • Digitale Elektronik

Art der Drahtverbindung

Motor-Eingabemethode mit Pin-Typ, FPC, PCB, Bleitraht usw.

Diese können je nach Kundenbedarf angepasst werden.

24mm 24BYJ48 Einpolar 4 Phasen 86.41:1-Verhältnis-Schrittmotor mit Verringererrad 2

Typ der Welle

Aus der Welle Standard wie folgt,kann auch customized aufgrund der Benutzer Zeichnungen

Bitte kontaktieren Sie den Kundenservice für weitere Arten.

24mm 24BYJ48 Einpolar 4 Phasen 86.41:1-Verhältnis-Schrittmotor mit Verringererrad 3

  • Runder Typ: DIA3mm. 4mm. 5mm

  • D-Schnitt Typ: DIA3-D2.5 DIA4-D3 usw.

  • Typ der Schraube: M3 M4 M5 Serien

  • Typ der Falle

  • I-Schnitt Typ: DIA3-I2 DIA4-I3

  • Andere Art: Schacht mit Loch usw.

Art der Befestigungsdeckel

Die normalen Modelle sind in der Abbildung dargestellt, und die speziellen Größen können angepasst werden.

24mm 24BYJ48 Einpolar 4 Phasen 86.41:1-Verhältnis-Schrittmotor mit Verringererrad 4
