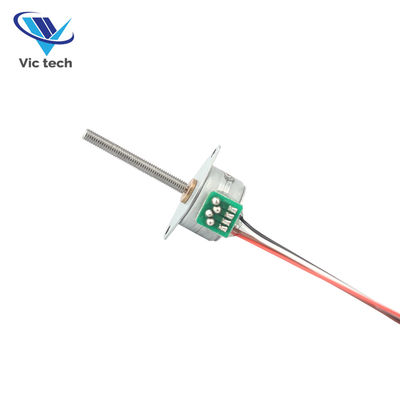

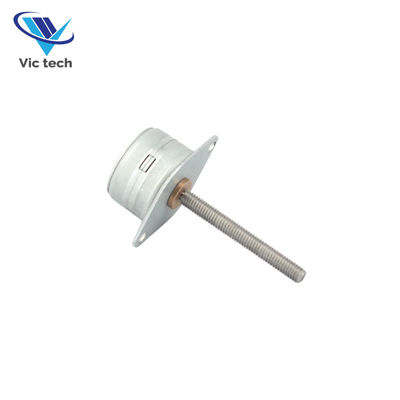

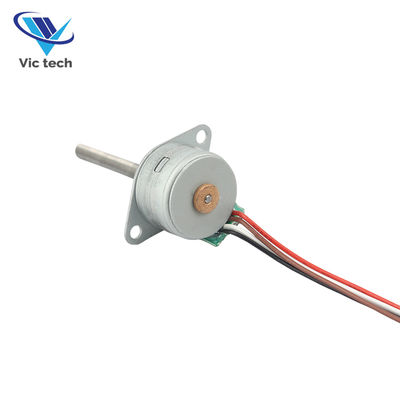

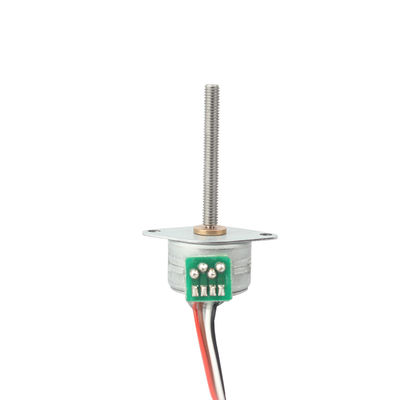

VSM1519 15mm 2-Phasen-Mikro-Schrittmotor 3V 0,3A mit Gewindewelle
| Herkunftsort | Jiangsu, China |
|---|---|
| Markenname | VIC_TECH |
| Zertifizierung | rohs |
| Modellnummer | VSM1519 |
| Min Bestellmenge | 1 |
| Preis | $2.50-5 |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype-Anwendung: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Phase | 2 | Typ | Permanenter Magnet |
|---|---|---|---|
| Strom pro Phase | 0,3a | Stromspannung | 3v |
| Widerstand | 15 Ω ± 7% | Geschwindigkeit | 3000 U / min |
| Schrittwinkel | 18 Grad | Schritte pro Umdrehung | 20 |
| Verschiebungsauflösung | 0,025 mm | Maximale Anlauffrequenz | 500 PPS min. (Bei 3,0 V DC) |
| Maximale Schwenkfrequenz | 560 pps min. (Bei 3,0 V DC) | ZIEHEN SIE HEREIN DREHMOMENT | 5 GF-CM min. (Bei 200 pps, 3,0 V DC) |
| ZIEHEN SIE DREHMOMENT AUS | 6 GF-CM min. (Bei 200 pps, 3,0 V DC) | Isolierungs-Stärke | 100 V Wechselstrom für eine Sekunde |
| Betriebstemperatur | -15 ~+55 ℃ | ||
| Hervorheben | 15 mm Mikro-Schrittmotor,2-Phasen-Schrittmotor mit Gewindewelle,3V 0 |
||
Produkt-Beschreibung
VSM1519 5V 15mm Schrittmotor
2 Phase 4 Draht 18° Ständiger Magnet Schrittmotor mit Schraubwelle
Produktspezifikationen
| Eigenschaft | Wert |
|---|---|
| Phase | 2 |
| Typ | Dauermagneten |
| Strom / Phase | 0.3A |
| Spannung | 3V |
| Abwechslung | CW/CCW |
| Widerstand | 15 Ω±7% |
| Geschwindigkeit | 3000 Dreh/min |
Produktübersicht
Der VSM1519 ist ein Präzisions-Mikro-Schrittmotor, der durch eine integrierte M3-Schraubwelle eine Drehbewegung in eine lineare Bewegung umwandelt und Schub für direkte Aktoranwendungen erzeugt.
Mit einem Grundschrittwinkel von 18° (20 Schritte pro Umdrehung) erreicht dieser Motor eine außergewöhnliche Verschiebungslösung von 0,025 mm für Präzisionssteuerungsanwendungen.
Wesentliche Merkmale
- Kompakte 15mm Größe mit hoher Präzision
- Einfache Steuerschnittstelle mit 2-phasiger, 4-drahtartiger Konfiguration
- integrierte Schraubwelle zur direkten linearen Bewegungsumwandlung
- Anpassungsfähige Eingabeanschlussoptionen (Pin, FPC, PCB, Blei)
- Ideal für Anwendungen mit hoher Geschwindigkeit und geringer Last
Technische Spezifikation
| Parameter | Wert |
|---|---|
| Startfrequenz max. | 500 PPS min. (AT 3,0 V Gleichstrom) |
| Max. Drehfrequenz | 560 PPS min. (AT 3,0 V Gleichstrom) |
| Anziehungsmoment | 5 gf-cm min. (AT 200 PPS, 3,0 V Gleichstrom) |
| Ausziehmoment | 6 gf-cm min. (AT 200 PPS, 3,0 V Gleichstrom) |
| Isolationsklasse | Klasse E für Spulen |
| Betriebstemperatur | -15°C bis +55°C |
Anpassungsmöglichkeiten
Arten von Befestigungsdeckeln
Standardmodelle gezeigt, mit individuellen Größen auf Anfrage erhältlich.
Arten von Drahtverbindungen
Erhältlich in Pin-Typ, FPC, PCB oder Lead-Draht-Konfigurationen - anpassbar an spezifische Anforderungen.
Arten von Schachten
- Runde Art: DIA 3 mm, 4 mm, 5 mm
- D-Schnitt Typ: DIA3-D2.5, DIA4-D3 usw.
- Schraubtyp: M3, M4, M5-Serie
- Trapezart
- I-Schnitt Typ: DIA3-I2, DIA4-I3
- Spezielle Typen: Schacht mit Loch usw.
Anwendungen
Dieser Mikro-Schrittmotor ist ideal für:
- mit einem Durchmesser von mehr als 20 cm3
- Überwachungssysteme
- Präzisionsmedizinische Ausrüstung
- Automatische Türschlösser
- Andere Anwendungen für Hochgeschwindigkeits- und Kleingüter
Herstellerinformationen
Changzhou Vic-Tech Motor Technology Ltd. ist ein professioneller Hersteller und Forschungsinstitut, das sich auf die Entwicklung von bürstenlosen Motoren, Motoranwendungslösungen und die Herstellung von Motoren spezialisiert hat.
Mit mehr als einem Jahrzehnt Erfahrung in der Entwicklung und Produktion von Mikromotoren kann unser Team aus professionellen Ingenieuren maßgeschneiderte Lösungen entwickeln, um spezifische Anwendungsanforderungen zu erfüllen.
Qualitätssicherung
- Was ist das?Was ist mit der Qualität Ihrer Produkte?
A:Wir halten außergewöhnliche Qualitätsstandards bei, mit Kundenbeschwerden unter 1%.
- Was ist das?Sind Sie Hersteller?
A:Ja, wir betreiben unsere eigenen ISO9001:2008 zertifizierten Produktionsstätten in Changzhou, Shenzhen und Dongguan.
