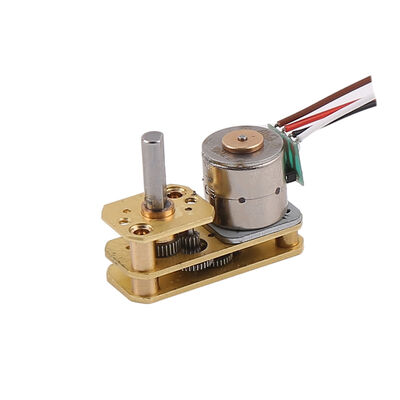

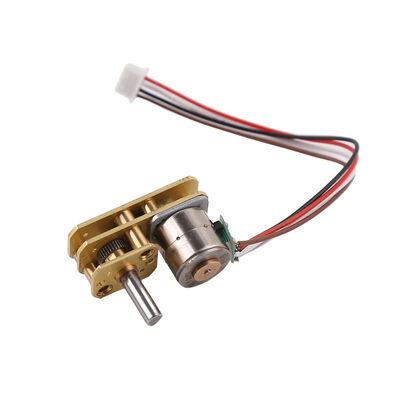

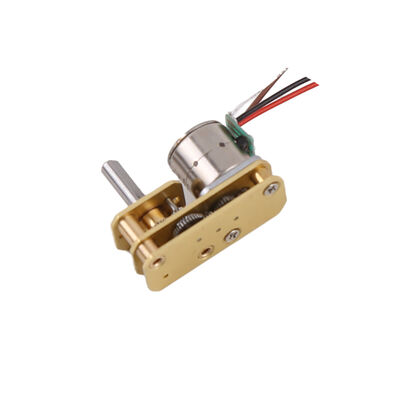

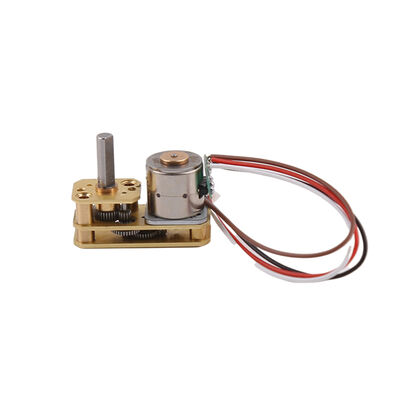

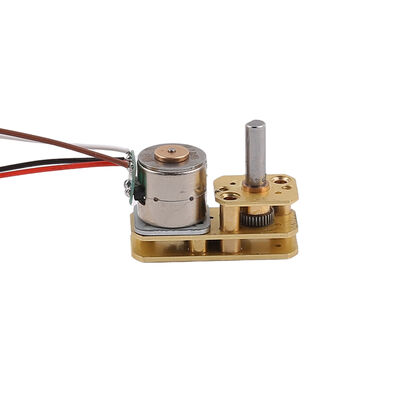

des Wurm-5V horizontale rechtwinklige Phase des Schrittmotors 2 Gang-des Schrittmotor-10mm
| Place of Origin | China |
|---|---|
| Markenname | Vic-Tech motor |
| Zertifizierung | RoHS |
| Model Number | SM10-817G |
| Minimum Order Quantity | 1 pc |
| Preis | US$2.7~10 |
| Packaging Details | The product is packed with pearl cotton, and the outside is in a carton. Most bulk products use pallets for easy transportation and product protection |
| Delivery Time | 3~15 days |
| Payment Terms | T/T, D/P |
| Supply Ability | 100000/month |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype-Anwendung: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xProduktdetails
| Type | Permanent Magnet Geared Stepper Motor | Phase | 2 Phase |
|---|---|---|---|
| Current / Phase | 0.15A | Step Angle(degrees) | 1.8 Degree |
| Rated Voltage | 5V Or As Request | Motor Length | 16 Mm |
| Motor Weight | 18 G | Resistance | 40 ±10%ohm |
| Shaft | Customizable | Gear Reduction Ratio | 10:1~1000:1 |
| Hervorheben | 5 V Schrittmotor mit Wurmgetriebe,10 mm rechtwinkliges Schrittmotor,Zwei-phasiger horizontaler Schrittmotor |
||
Produkt-Beschreibung
10 mm Getriebeschrittmotor 5V Horizontaler Winkelmotor 2-Phasen-Mini-Getriebemotor
Dies ist ein Getriebemotor der Serie 1024GB, ein Spezialprodukt, das einen 10-mm-Schrittmotor und einen speziellen Anschluss eines 10 * 24 mm Reduzierers verwendet. Er eignet sich für Laserinstrumente, medizinische Geräte, Fusionsspleißgeräte für Glasfasern usw. und passt zur Verzögerung.
Wenn die Geschwindigkeit abnimmt, erhöht sich das Drehmoment.
Alle seine Komponenten werden in Präzisionsgeräten verarbeitet und gleichzeitig wird eine fortschrittliche und zuverlässige Montagetechnologie eingesetzt, die sich durch hohe Getriebeeffizienz, geringe Geräuschentwicklung und hohe Zuverlässigkeit auszeichnet.
Das Untersetzungsverhältnis beträgt 1:10 1:501 1:100 1:15 1:200 1:350 1:380, kann angepasst werden 1:500 1:700 1:1000
Das Untersetzungsverhältnis kann entsprechend den unterschiedlichen Anforderungen an Drehmoment und Geschwindigkeit ausgewählt werden.
Unser Unternehmensteam verfügt über mehr als 10 Jahre Erfahrung in der Entwicklung, Konstruktion und Produktion von Mikromotoren, sodass wir Produkte nach den speziellen Bedürfnissen unserer Kunden entwickeln und konstruieren können!
Die Kundenanforderungen sind die Richtung unserer Bemühungen, bitte zögern Sie nicht, uns jederzeit zu kontaktieren!
BESONDERE WICHTIGE ERINNERUNG
Aufgrund der Verwendung der Schneckenradstruktur hat der gesamte Motor eine kompakte Struktur, aber der Wirkungsgrad dieser Struktur ist relativ gering, daher ist bei der Auswahl besondere Aufmerksamkeit geboten.
SM10-817G Getriebe Schrittmotor Hauptparameter:
| PRODUKTNAME | 10 mm Schneckengetriebe-Schrittmotor |
| MODELL | SM10-817G |
| WIDERSTAND40Ω±7% (optional 20 15 10 Ohm) | MAX. STARTFREQUENZ |
| 900 PPS min. (BEI 5,0 V DC) | MAX. DREHFREQUENZ |
| 1200 PPS min. (BEI 5,0 V DC) | ANZIEHDREHMOMENT |
| 3,5 gf-cm min. (BEI 500 PPS, 5,0 V DC) | ABZUGSDREHMOMENT |
| 4,2 gf-cm min. (BEI 500 PPS, 5,0 V DC) | BETRIEBSTEMPERATURBEREICH |
| -0~+55 ℃ | GETRIEBEÜBERSETZUNG |
| 10~1000 | OEM- UND ODM-SERVICE |
| VERFÜGBAR | WIRKUNGSGRAD |
| 10~20% | GESCHWINDIGKEITSBEREICH |
| Motor(0~3000 U/min) Abtriebswelle(0~150 U/min) | SM10-817G Getriebe Schrittmotor Außendarstellung: |
SM10-817G Getriebe Schrittmotor Drehmomentkurve:
Da es viele Geschwindigkeitsoptionen gibt, kann das Ausgangsdrehmoment das Drehmoment * Geschwindigkeitsverhältnis * Wirkungsgrad des Motors sein, und die spezifische Situation wird in der Regel nach dem Testen der tatsächlichen Probe ermittelt. Im Folgenden finden Sie die Drehmomentkurve des SM15-Schrittmotors als Referenz.
SM10-817G Getriebe Schrittmotor Anzeige:
DRAHTANSCHLUSSART:
Motoreingabemethode mit Stifttyp
, FPC, PCB, Anschlussdraht usw. Diese können nach Kundenbedürfnissen angepasst werden.
WELLENARTEN:
Abtriebswelle Standard wie folgt, kann auch nach den Benutzerzeichnungen angepasst werden
Willkommen, um den Kundenservice für weitere Typen zu kontaktieren
Rundtyp: DIA3mm. 4mm. 5mm
- D-Cut-Typ: DIA3-D2.5 DIA4-D3 usw.
- Schraubentyp: M3 M4 M5 Serie
- Trapeztyp
- I-Cut-Typ: DIA3-I2 DIA4-I3
- Anderer Typ: Welle mit einem Loch usw.
