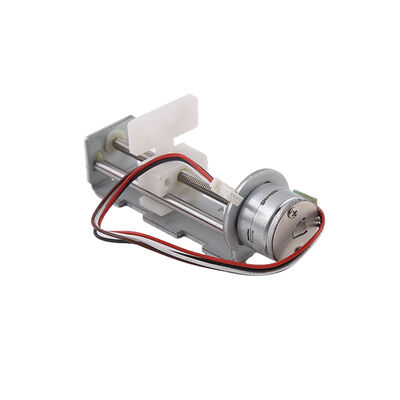

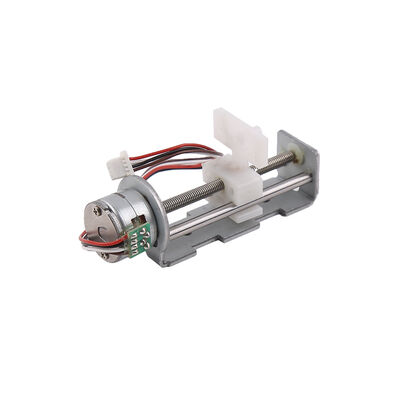

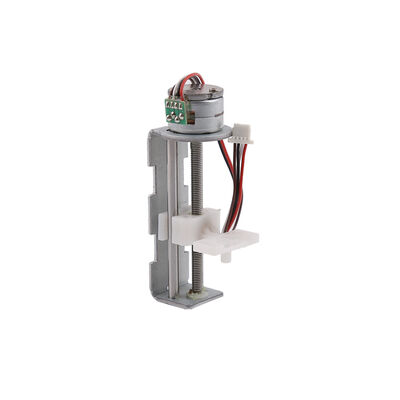

6V-Schieber-Schrittmotor, 15 mm Durchmesser, Mini-Linearschrittmotor mit POM-Schiebermutter

Entwurf eines Mikro-Schrittmotors mit 15 mm Durchmesser und einem Kunststoffschieber für den linearen Betrieb

Dies ist ein Präzisions-Mikro-Schrittmotor mit einem Durchmesser von 15 mm mit einem Schwung von M3P0,5 mm auf der Ausgangswelle, der durch Schrauben und ihre Halterungen in Schub gedreht wird.
Der grundlegende Schrittwinkel des Motors beträgt 18 Grad, und der Motor läuft 20 Schritte pro Woche, so dass die Verschiebungslösung 0,02 mm erreichen kann und eine präzise Steuerung erreicht wird.
Der Schub eines 15 mm Durchmessermotors beträgt je nach Fahrfrequenz des Kunden etwa 6 N und kann an tatsächlichen Proben getestet werden
Der Motor ist mit einem Kunststoffschieber ausgestattet, der die Verbindung mit den Kundenteilen erleichtert und so Kosten spart.und der entsprechende effektive Schlag der Schraube kann auch nach den tatsächlichen Bedürfnissen des Kunden angepasst werden
Der Antrieb verwendet eine segmentierte Antriebsmethode, um den Anforderungen gerecht zu werden.
Aufgrund seiner hervorragenden Eigenschaften wie geringer Größe, hoher Präzision und einfacher Steuerung wird dieser Miniatur-Schrittmotor in Industrieprodukten, optischen Instrumenten, Linsen,Präzisionsmedizinische Geräte, und automatische Türschlösser.
Der Eingangsteil des Motors verwendet FPC, kann aber nach Kundenbedarf durch Anschlussstifte, PCB und andere Formen ersetzt werden.
Der Schieber des Motors kann nach den Installationsbedürfnissen des Kunden angepasst werden

Mechanische Dimension:MM

Hauptanwendung

1) Kamera

2) Optische Geräte

3) Linsen

4) Präzisionsmedizinische Geräte

5) automatische Türschlösser

Spezifikationen

Typ der Drahtverbindung zur Referenz

Motor-Eingabemethode mit Pin-Typ,FPC, PCB, Lead-Draht usw. Diese können je nach Kundenbedarf angepasst werden.
