20 mm 2,5 V 2-Phasen-Hybrid-Linearschrittmotor mit externem Antrieb und Leitspindel für medizinische Geräte

  • 20mm 2.5V 2phase external drive Lead screw Hybrid Linear Stepper Motor for medical equipment
  • 20mm 2.5V 2phase external drive Lead screw Hybrid Linear Stepper Motor for medical equipment
  • 20mm 2.5V 2phase external drive Lead screw Hybrid Linear Stepper Motor for medical equipment
  • 20mm 2.5V 2phase external drive Lead screw Hybrid Linear Stepper Motor for medical equipment
  • 20mm 2.5V 2phase external drive Lead screw Hybrid Linear Stepper Motor for medical equipment
Place of Origin China
Markenname VIC-TECH
Zertifizierung RoHS
Model Number VSM20HS30-C2-0254-100-01
Minimum Order Quantity 1Unit
Preis $32.8~$45.7/Unit
Packaging Details Standard export package, or can be customized
Delivery Time 15-30 work days
Payment Terms Western Union, T/T, L/C, MoneyGram
Supply Ability 1000000 Units/year

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype-Anwendung: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Motor size 20mm Voltage/Phase 2.5 / 6.3V
Current/Phase 0.5A Resistance/Phase 5.1 / 12.5Ω
Inductance/Phase 1.5 / 4.5mH Number of lead wires 4
Rotor inertia 2 g·cm² city Changzhou
Hervorheben

2.5V Hybrid-lineare Schrittmotor

,

20 mm Hybrid-Linear-Schrittmotor

,

2phasiger Hybrid-Linear-Schrittmotor
Hinterlass eine Nachricht
Produkt-Beschreibung

20 mm 2,5 V 2-Phasen-Hybrid-Linearschrittmotor mit externem Antrieb und Leitspindel für medizinische Geräte

Nema 8 (20 mm) Hybrid-Schrittmotor, bipolar, 4-polig, geräuscharm, lange Lebensdauer, hohe Leistung, CE- und RoHS-zertifiziert.

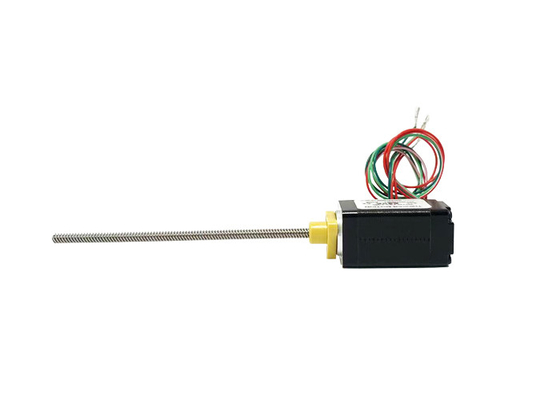

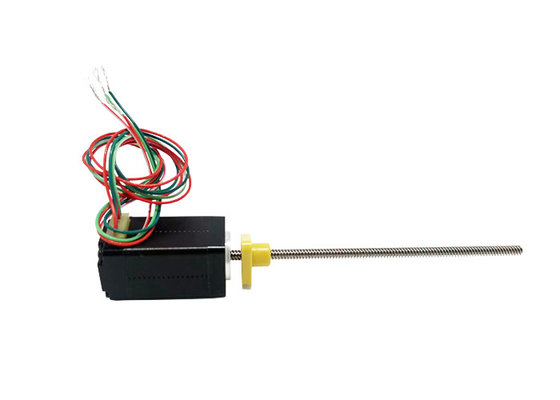

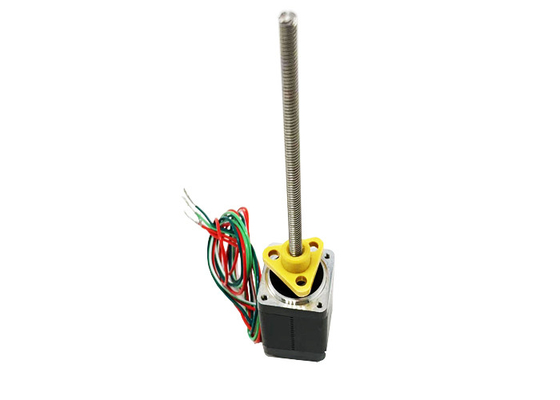

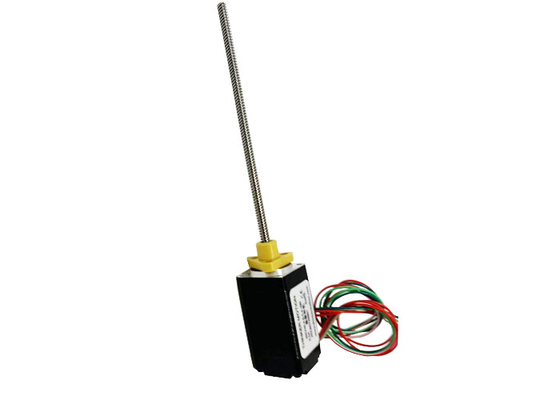

VSM20HS30-C2-0254-100-01 Standard-Fremdmotoren Außenansicht:

20 mm 2,5 V 2-Phasen-Hybrid-Linearschrittmotor mit externem Antrieb und Leitspindel für medizinische Geräte 0

20 mm 2,5 V 2-Phasen-Hybrid-Linearschrittmotor mit externem Antrieb und Leitspindel für medizinische Geräte 1





Beschreibungen:





Produktname

 20 mm extern angetriebene Hybrid-Schrittmotoren

Modell

 VSM20HS30-C2-0254-100-01

Typ

 Hybrid-Schrittmotoren

Schrittwinkel

 1,8°

Spannung (V)

 2,5 / 6,3

Strom (A)

 0,5

Widerstand (Ohm)

 5.1 / 12.5

Induktivität (mH)

1,5 / 4,5
Leitungsdrähte 4

Haltemoment (Nm)

0,02 / 0,04

Motorlänge (mm)

30 / 42
Umgebungstemperatur -20℃ ~ +50℃
Temperaturanstieg 80.000 max.
Spannungsfestigkeit 1mA max.@ 500V, 1KHz, 1Sek.
Isolationswiderstand 100 MΩ min.@500Vdc



Zertifizierungen:



20 mm 2,5 V 2-Phasen-Hybrid-Linearschrittmotor mit externem Antrieb und Leitspindel für medizinische Geräte 2

Elektrische Parameter:



Motorgröße

Stromspannung/

Phase

(V)

Aktuell/

Phase

(A)

Widerstand/

Phase

(Ω)

Induktivität/

Phase

(mH)

Anzahl

Leitungsdrähte

Rotorträgheit

(g.cm2)

Haltemoment

(Nm)

Motorlänge L

(mm)
20 2.5 0,5 5.1 1.5 4 2 0,02 30
20 6.3 0,5 12.5 4.5 4 3 0,04 42



Allgemeine technische Parameter:



Radialspiel 0,02 mm max. (450 g Belastung) Isolationswiderstand 100 MΩ bei 500 VDC
Axialspiel 0,08 mm max. (450 g Belastung) Spannungsfestigkeit 500 VAC, 1 mA, 1 s bei 1 kHz
Maximale Radiallast 15 N (20 mm von der Flanschoberfläche entfernt) Isolationsklasse Klasse B (80K)
Maximale Axiallast 5N Umgebungstemperatur -20℃ ~ +50℃



Schraubenspezifikationen:

Leitspindeldurchmesser (mm) Steigung (mm) Schritt (mm) Selbsthemmende Kraft beim Ausschalten (N)
3.5 0,6096 0,003048 80
3.5 1 0,005 40
3.5 2 0,01 10
3.5 4 0,02 1
3.5 8 0,04 0

Drehmoment-Frequenz-Kurve:

20 mm 2,5 V 2-Phasen-Hybrid-Linearschrittmotor mit externem Antrieb und Leitspindel für medizinische Geräte 3

20 mm 2,5 V 2-Phasen-Hybrid-Linearschrittmotor mit externem Antrieb und Leitspindel für medizinische Geräte 4

Testbedingung:

Chopper-Antrieb, halber Mikroschritt, Antriebsspannung 24 V



Anwendungsbereiche:

Medizinische Geräte:Von außen angetriebene 20-mm-Hybrid-Schrittmotoren werden häufig im Bereich medizinischer Geräte wie medizinische Spritzen, Infusionspumpen, Beatmungsgeräte usw. eingesetzt.Seine hohe Präzision und sein geringer Geräuschpegel können die Sicherheit und Stabilität medizinischer Geräte gewährleisten.



Laborgeräte:20-mm-Hybrid-Schrittmotoren mit Außenantrieb werden häufig auch in Laborinstrumenten wie automatischen Analysegeräten, Flüssigkeitschromatographen, Gaschromatographen usw. verwendet.Seine hohe Präzision und Kontrollierbarkeit können die Genauigkeit und Stabilität experimenteller Ergebnisse gewährleisten.



Visuelle optische Instrumente:Im Bereich visueller optischer Instrumente werden 20-mm-Hybrid-Schrittmotoren häufig in Autofokusobjektiven, Videokameras, Teleskopen und anderen Geräten verwendet, um hochpräzise Fokussierungs- und Nachführfunktionen zu erreichen.



Halbleiter:20-mm-Hybrid-Schrittmotoren mit Außenantrieb werden auch häufig in Halbleitergeräten wie Halbleiterfertigungsgeräten, Waferschneidern, Halbleiterverpackungsgeräten usw. verwendet.Ihre hohe Präzision und Steuerbarkeit können die Genauigkeit und Stabilität des Halbleiterherstellungsprozesses gewährleisten.



Kommunikation:Im Kommunikationsbereich werden extern angetriebene 20-mm-Hybrid-Schrittmotoren häufig in Kommunikationsgeräten wie Glasfaser-Kommunikationsgeräten und Satellitenkommunikationsgeräten verwendet.Seine hohe Präzision und sein geringes Rauschen können die Übertragungsqualität und Stabilität von Kommunikationsgeräten gewährleisten.



Neue Energie:Im Bereich der neuen Energien werden 20-mm-Hybrid-Schrittmotoren mit Außenantrieb häufig in Solar-Photovoltaik-Geräten wie Solartrackern, Solarkollektoren usw. verwendet. Durch ihre hohe Präzision und Steuerung kann die Übertragungsqualität und Stabilität von Kommunikationsgeräten sichergestellt werden.Seine hohe Präzision und Steuerbarkeit können die Effizienz und Stabilität von Solaranlagen gewährleisten.



Anforderungen an die Motorauswahl:

►Bewegungs-/Montagerichtung

►Anforderungen laden

►Anforderungen an den Schlaganfall

►Endbearbeitungsanforderungen

►Präzisionsanforderungen

►Encoder-Feedback-Anforderungen

►Manuelle Anpassungsanforderungen

►Umweltanforderungen
