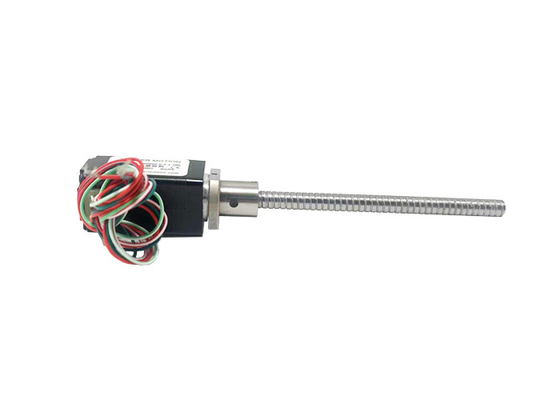

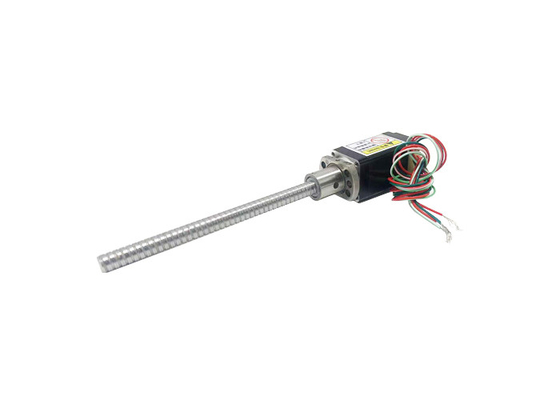

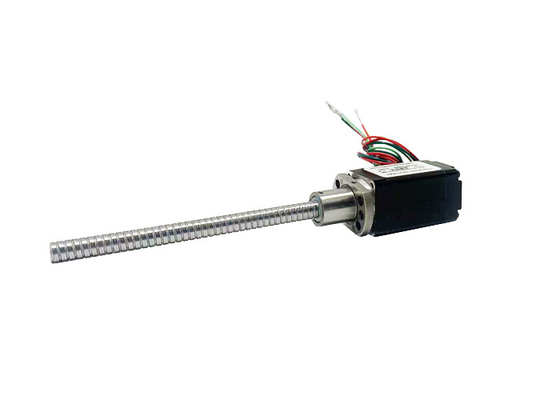

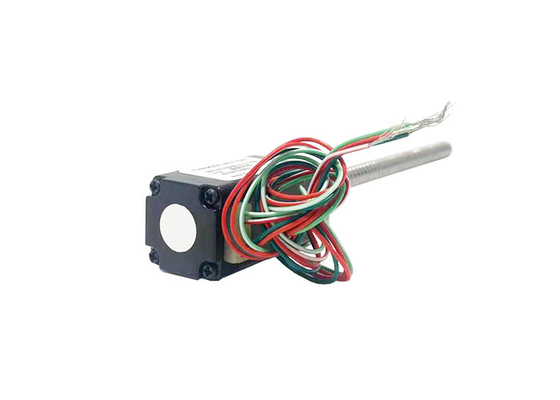

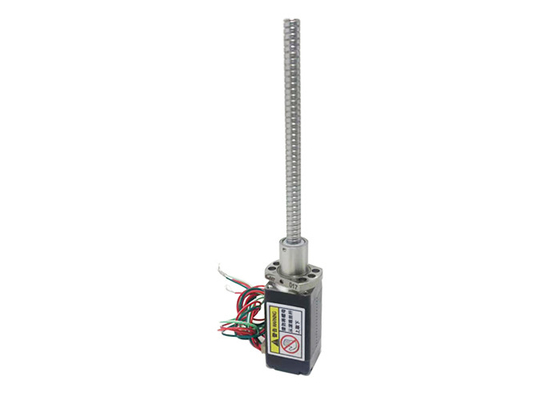

Kugelumlaufspindelschrittmotor 1.8° NEMA 8 (20mm) hybride Schritt-Winkel-Spannung 2,5/6.3V gegenwärtiges 0.5A, 4 Anschlussleitungen
Herkunftsort | China |
---|---|
Markenname | VIC-TECH |
Zertifizierung | RoHS |
Modellnummer | VSM20BSHSM |
Min Bestellmenge | 1Unit |
Preis | $86~$214/Unit |
Verpackung Informationen | Standardexportverpackung oder kann besonders angefertigt werden |
Lieferzeit | 15-30 Arbeitstage |
Zahlungsbedingungen | Western Union, T/T, L/C, MoneyGram |
Versorgungsmaterial-Fähigkeit | 1000000 Einheiten/Jahr |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype-Anwendung: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xBewegungsgröße | 20mm | Schritt-Winkel | 1.8° |
---|---|---|---|
Spannung (V) | 2.5 / 6,3 | Gegenwärtiges (a) | 0,5 |
Widerstand (Ohm) | 5.1 / 12,5 | Induktanz (mH) | 1.5 / 4,5 |
Anschlussleitungen | 4 | Stadt | Changzhou |
Nema 8 (20mm) Hybrid-Kugelschraub-Schrittmotor 1,8° Schrittwinkel Spannung 2,5 / 6,3V Strom 0,5A,4 Blei Drähte
Nema 8 (20mm) Hybrid-Schrittmotor, bipolar, 4-Lead, Kugelschraube, geringer Lärm, lange Lebensdauer, hohe Leistung, CE und RoHS zertifiziert.
Beschreibung:
Produktbezeichnung |
20 mm Hybrid-Kugelschraub-Schrittmotor |
Modell |
VSM20BSHSM |
Typ |
Hybrid-Schrittmotoren |
Schrittwinkel |
10,8° |
Spannung (V) |
2.5 / 6.3 |
Strom (A) |
0.5 |
Widerstand (Ohm) |
5.1 / 12.5 |
Induktivität (mH) |
1.5 / 4.5 |
Blei Drähte | 4 |
Motorlänge (mm) |
30 / 42 |
Umgebungstemperatur | -20 °C ~ +50 °C |
Temperaturanstieg | 80K Max. |
Dielektrische Festigkeit | 1mA Max. @ 500V, 1KHz, 1 Sek. |
Widerstand gegen Isolierung | 100MΩ Min. @500Vdc |
Zertifizierungen:
Elektrische Parameter:
Motorgröße |
Spannung/ Phase (V) |
Aktueller/ Phase (A) |
Widerstand Phase (Ω) |
Induktivität Phase (mH) |
Zahl der Blei Drähte |
Rotor Trägheit (g.cm)2) |
Motorgewicht (g) |
Motorlänge L (mm) |
20 | 2.5 | 0.5 | 5.1 | 1.5 | 4 | 2 | 50 | 30 |
20 | 6.3 | 0.5 | 12.5 | 4.5 | 4 | 3 | 80 | 42 |
Auswärtige Motorumrisse nach VSM20BSHSM-Standard:
Anmerkungen:
Schraublänge kann angepasst werden
An der Spitze der Schraube ist eine maßgeschneiderte Bearbeitung möglich
Bitte kontaktieren Sie uns für weitere Spezifikationen der Kugelschraube.
VSM20BSHSMBallmutter 0601 Umriss:
Geschwindigkeit und Schubkurve:
20er Serie 30mm Motorlänge bipolarer Hubschrauberantrieb
100% Stromimpulsfrequenz und Schubkurve
20er Serie 42mm Motorlänge bipolar Hubschrauberantrieb
100% Stromimpulsfrequenz und Schubkurve
Blei (mm) | Liniale Geschwindigkeit (mm/s) | ||||||||
1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
Prüfbedingungen:Hubschrauberantrieb, ohne Rampen, halb Mikroschritt, Antriebsspannung 24V
Anwendungsbereiche:
Laboratorienautomatisierung:20mm-Hybrid-Kugelschraub-Schrittmotoren finden Anwendungen in Labor-Automatisierungssystemen, einschließlich Flüssigkeitsbehandlungsroboter, Probenbehandlungssysteme und Laborausrüstung.Sie ermöglichen eine präzise und genaue Positionierung von Instrumenten und Proben, was zu effizienten und zuverlässigen Laborarbeiten beiträgt.
Industrieautomation:Diese Schrittmotoren werden in verschiedenen Anwendungen der industriellen Automatisierung wie Pick-and-Place-Maschinen, Montageanlagen und Förderanlagen eingesetzt.Sie ermöglichen eine präzise Steuerung von Bewegung und Positionierung, um einen effizienten und zuverlässigen Betrieb in Produktionsumgebungen zu gewährleisten.
Analyseinstrumente:20mm-Hybrid-Kugelschraub-Schrittmotoren werden in analytischen Instrumenten wie Spektrometern, Chromatographie-Systemen und Laborprüfgeräten eingesetzt.Sie ermöglichen eine präzise Bewegung und Positionierung optischer Komponenten, Probenstufen und Messgeräte, um genaue und wiederholbare Ergebnisse zu gewährleisten.
Halbleitergeräte:In der Halbleiterindustrie werden 20mm-Hybrid-Kugelschraub-Schrittmotoren in Geräten zum Umgang mit Wafern, zur Ausrichtung und Inspektion eingesetzt.Sie spielen eine entscheidende Rolle bei der Aufrechterhaltung einer präzisen Positionierung und Bewegung während der Herstellung und Prüfungsprozesse.
Biotechnologie und BiowissenschaftenDiese Motoren werden in Biotechnologie und Biowissenschaften eingesetzt, einschließlich DNA-Sequenzierungsinstrumente, automatisierte Flüssigkeitsbehandlungssysteme und Zellmanipulationsgeräte.Sie bieten die notwendige Präzision und Kontrolle für verschiedene Laborverfahren und Experimente.
Präzisionsmaschinen:20mm-Hybrid-Kugelschraub-Schrittmotoren sind häufig in Präzisionsmaschinen wie Präzisionsstufen, optischen Positionierungssystemen und Messgeräten zu finden.Wiederholbarkeit, und eine glatte Bewegung machen sie für anspruchsvolle Anwendungen geeignet, die eine Präzision auf Submikron- oder Nanometerebene erfordern.
Robotik und Bewegungssteuerung:Diese Schrittmotoren werden in kleinen Robotersystemen, Roboterarmen und Bewegungssteuerungssystemen eingesetzt, die präzise und kontrollierte Bewegungen erfordern.sie für Forschungsanwendungen geeignet machen, Bildung und Kleinautomation.
Vorteil:
Höhere Positionierungsgenauigkeit:Die hybride Kugelschraubstruktur ermöglicht es dem 20 mm hybriden Kugelschraub-Schrittmotor, eine hohe Genauigkeit der Positionierung und Bewegungssteuerung zu erreichen.Der Kugelschraubmechanismus verringert die Drehfreiheit des mechanischen Getriebes, was die Positionsgenauigkeit und Wiederholbarkeit verbessert.
Höhere Lastkapazität:Der Kugelschraubmechanismus ist in der Lage, große Lasten zu bewältigen, was den 20mm Hybrid-Kugelschraub-Schrittmotor für Anwendungen geeignet macht, bei denen schwerere Lasten getragen werden müssen.
Hohe Steifigkeit und Stabilität:Kugelschrauben sind steifer als herkömmliche Schraubkonstruktionen und bieten eine stabilere und zuverlässigere Bewegungssteuerung.Verbesserung der Systemstabilität und -genauigkeit.
Hohe Effizienz:Aufgrund der hocheffizienten Antriebseigenschaften der Kugelschraube verfügt der 20mm-Hybrid-Kugelschraub-Schrittmotor über eine hohe Übertragungseffizienz, wodurch Energieverluste und Wärmeerzeugung reduziert werden.
Bei hoher Geschwindigkeit:Hybride Schrittmotoren mit Kugelschrauben kombinieren die Vorteile von Schrittmotoren mit den Übertragungsmerkmalen von Kugelschrauben,so hohe Bewegungsgeschwindigkeiten für Anwendungen ermöglicht, die eine schnelle Reaktion und eine hohe Bewegung erfordern.
Hohe Wiederholungsgenauigkeit der Positionierung:Die Kugelschraube Konstruktion bietet eine hohe Wiederholung Positionierung Genauigkeit, so dass die 20 mm hybride Kugelschraube Schrittmotor präzise Wiederholung Positionierung für Anwendungen, die hohe Genauigkeit erfordern zu erreichen.
Statisches Haltedrehmoment:Der 20-mm-Hybrid-Kugelschraub-Schrittmotor hält sich auch bei einem Stromausfall oder einem Stromausfall in Position, ohne dass eine zusätzliche Bremsvorrichtung erforderlich ist.
Vereinfachtes Steuerungssystem:20 mm-hybride Kugelschraub-Schrittmotoren arbeiten typischerweise mit einem offenen Steuerungssystem,Beseitigung der Notwendigkeit zusätzlicher Positionsrückmeldungen und Vereinfachung der Konstruktion und Installation der Steuerungssysteme.
Anforderungen an die Auswahl des Motors:
Bewegung/Anbaurichtung
¢Lastanforderungen
¢Bedingungen für den Schlaganfall
Anforderungen an die Endbearbeitung
Genauigkeitsanforderungen
Anforderungen an die Rückmeldung des Kodierer
Anforderungen an die manuelle Anpassung
¢Umweltanforderungen
