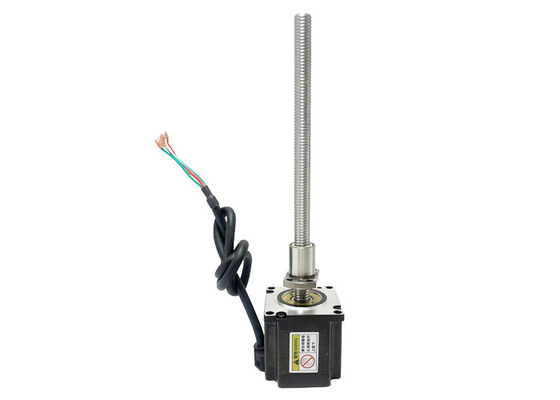

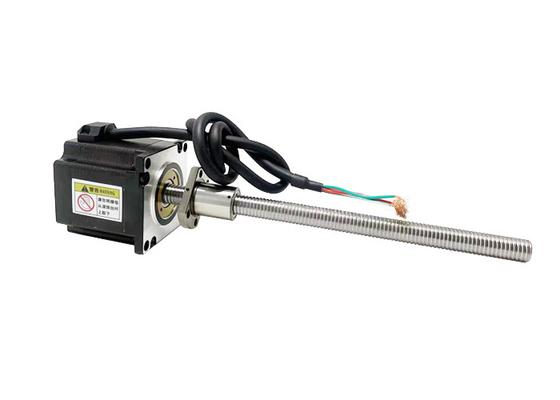

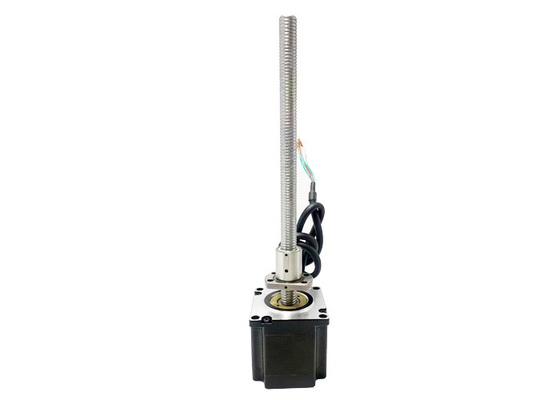

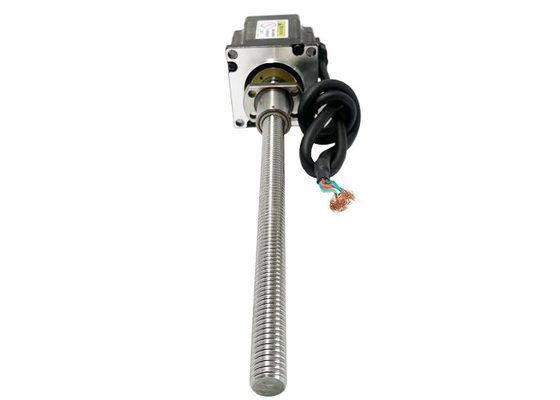

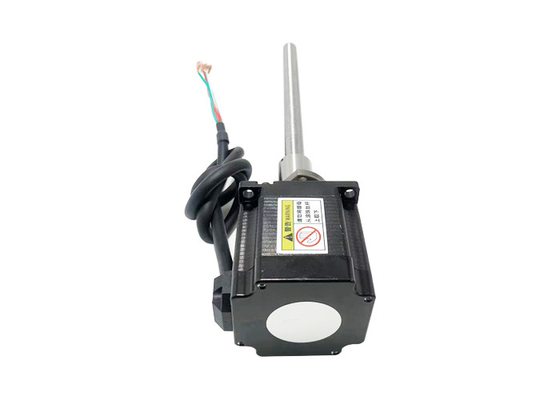

Kugelumlaufspindelschrittmotor 1.8° NEMA 23 (57mm) hybride Anschlussleitungen des Schritt-Winkel-4 für medizinische Diagnosegeräte
Herkunftsort | China |
---|---|
Markenname | VIC-TECH |
Zertifizierung | RoHS |
Modellnummer | VSM57BSHSM |
Min Bestellmenge | 1Unit |
Preis | $85~$200/Unit |
Verpackung Informationen | Standardexportverpackung oder kann besonders angefertigt werden |
Lieferzeit | 15-30 Arbeitstage |
Zahlungsbedingungen | Western Union, T/T, L/C, MoneyGram |
Versorgungsmaterial-Fähigkeit | 1000000 Einheiten/Jahr |
Treten Sie mit mir für freie Proben und Kupons in Verbindung.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype-Anwendung: sales10@aixton.com
Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.
xBewegungsgröße | 57mm | Schritt-Winkel | 1.8° |
---|---|---|---|
Spannung (V) | 2.3 / 3/3,1/3,8 | Gegenwärtiges (a) | 3/4 |
Widerstand (Ohm) | 0.75/1/0.78/0.95 | Induktanz (mH) | 2.5/4.5/3.3/4.5 |
Anschlussleitungen | 4 | Stadt | Changzhou |
Nema 23 (57mm) Hybrid-Kugelschraub-Schrittmotor 1,8° Schrittwinkel 4 Leitungen für medizinische Diagnosegeräte
Nema 23 (57mm) Hybrid-Schrittmotor, bipolar, 4-Lead, Kugelschraube, geringer Lärm, lange Lebensdauer, hohe Leistung, CE- und RoHS-zertifiziert.
Große Tragfähigkeit, geringe Vibrationen, geringer Lärm, schnelle Geschwindigkeit, schnelle Reaktion, reibungsloser Betrieb, lange Lebensdauer, hohe Positionierungsgenauigkeit (bis zu ± 0,005 mm)
Beschreibung:
Produktbezeichnung |
57 mm Hybrid-Kugelschraub-Schrittmotor |
Modell |
VSM57BSHSM |
Typ |
Hybrid-Schrittmotoren |
Schrittwinkel |
10,8° |
Spannung (V) |
2.3 / 3 / 3.1 / 3.8 |
Strom (A) |
3 / 4 |
Widerstand (Ohm) |
00,75 / 1 / 0,78 / 0.95 |
Induktivität (mH) |
2- Das ist nicht wahr.5 |
Blei Drähte | 4 |
Motorlänge (mm) |
45 / 55 / 65 / 75 |
Umgebungstemperatur | -20 °C ~ +50 °C |
Temperaturanstieg | 80K Max. |
Dielektrische Festigkeit | 1mA Max. @ 500V, 1KHz, 1 Sek. |
Widerstand gegen Isolierung | 100MΩ Min. @500Vdc |
Zertifizierungen:
Elektrische Parameter:
Motorgröße |
Spannung / Phase (V) |
Strom / Phase (A) |
Widerstand / Phase (Ω) |
Induktivität / Phase (mH) |
Zahl der Blei Drähte |
Rotor Trägheit (g.cm)2) |
Motorgewicht (g) |
Motorlänge L (mm) |
57 | 2.3 | 3 | 0.75 | 2.5 | 4 | 150 | 580 | 45 |
57 | 3 | 3 | 1 | 4.5 | 4 | 300 | 710 | 55 |
57 | 3.1 | 4 | 0.78 | 3.3 | 4 | 400 | 880 | 65 |
57 | 3.8 | 4 | 0.95 | 4.5 | 4 | 480 | 950 | 75 |
Auswärtige Motorumrisse nach VSM57BSHSM:
Anmerkungen:
Schraublänge kann angepasst werden
An der Spitze der Schraube ist eine maßgeschneiderte Bearbeitung möglich
Bitte kontaktieren Sie uns für weitere Spezifikationen der Kugelschraube.
VSM57BSHSMBallmutter 1202 Umriss:
VSM57BSHSMBallmutter 1205 Umriss:
VSM57BSHSMBallmutter 1210 Umriss:
Geschwindigkeit und Schubkurve:
57er 45mm Motorlänge bipolar Hubschrauberantrieb
100% Stromimpulsfrequenz und Schubkurve
57er Serie 55mm Motorlänge bipolar Hubschrauberantrieb
100% Stromimpulsfrequenz und Schubkurve
Blei (mm) | Liniale Geschwindigkeit (mm/s) | |||||||
2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
Prüfbedingungen:Hubschrauberantrieb, ohne Ansteigen, halb Mikroschritt, Antriebsspannung 40V
57er Serie 65mm Motorlänge bipolar Hubschrauberantrieb
100% Stromimpulsfrequenz und Schubkurve
57er Serie 75mm Motorlänge bipolar Hubschrauberantrieb
100% Stromimpulsfrequenz und Schubkurve
Blei (mm) | Liniale Geschwindigkeit (mm/s) | |||||||
2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
Prüfbedingungen:Hubschrauberantrieb, ohne Ansteigen, halb Mikroschritt, Antriebsspannung 40V
Anwendungsbereiche:
Medizinische Diagnosegeräte:Die 57mm-Hybrid-Kugelschraub-Schrittmotoren können in medizinischen Diagnosegeräten wie Bildscannern, CT-Scannern, Röntgengeräten, MRT-Instrumenten usw. eingesetzt werden.Ihre hocheffektive Positionskontrolle und Stabilität ermöglichen eine präzise Bewegung und Positionierung während der medizinischen Bildgewinnung und -verarbeitung.
Biowissenschaftsinstrumenten:Im Bereich der Biowissenschaften werden 57mm-Hybrid-Kugelschraub-Schrittmotoren in automatisierten Flüssigkeitsbehandlungssystemen, Hochleistungs-Screening-Geräten, Zellkulturgeräten,GensequenzerDie hohe Präzision und Zuverlässigkeit dieser Motoren ermöglicht es ihnen, den Anforderungen an eine präzise Bewegungs- und Positionssteuerung in Versuchsausrüstungen gerecht zu werden.
Robotik:Die 57mm-Hybrid-Kugelschraub-Schrittmotoren werden in der Robotik für Gelenkantriebe, Roboterarmbewegung und Präzisionspositionierung weit verbreitet.hohe Auflösung und geringes Rauschen, um die Nachfrage nach Präzisionsbewegung und -steuerung in Robotikanwendungen zu decken.
Laserausrüstung57mm-Hybrid-Kugelschraub-Schrittmotoren können in Laserausrüstungen für Aufgaben wie Fokusanpassung, Paning-Tisch und optische Pfadsteuerung verwendet werden.Seine hochdruckvolle Positionskontrolle und Stabilität ermöglichen es, die präzise Fokussierung und Positionierung des Laserstrahls zu realisieren.
Analyseinstrumente:In verschiedenen Arten von Labor-Analytikgeräten können 57 mm-Hybrid-Kugelschraub-Schrittmotoren für die automatisierte Probenverarbeitung, Probenzuführsysteme, Flüssigkeitschromatographen,GaschromatographenDie hochdruckfähige Bewegung und die stabile Leistung dieser Motoren spielen eine wichtige Rolle bei der Verbesserung der Genauigkeit und Effizienz der Laboranalyse.
Halbleiter- und elektronische Produktionsanlagen:57mm-Hybrid-Kugelschraub-Schrittmotoren werden zum präzisen Positionieren und zur Automatisierungssteuerung in Halbleiter- und Elektronikproduktionsgeräten verwendet.sie können in Halbleiterchip-Prüfgeräten verwendet werden, Verpackungsmaschinen, Oberflächenmontagetechnik, Herstellung von Leiterplatten und anderen Bereichen, um eine schnelle, präzise und zuverlässige Bewegungssteuerung zu gewährleisten.
Nicht-standardmäßige Automatisierungsgeräte und verschiedene Arten von Automatisierungsgeräten:Die 57 mm-Hybrid-Kugelschraub-Schrittmotoren eignen sich für eine Vielzahl von nicht standardisierten Automatisierungsgeräten und automatisierten Produktionslinien.Automatische MontageanlagenSie bieten eine präzise Positionssteuerung und eine zuverlässige Bewegungsleistung, um den Automatisierungsbedürfnissen in verschiedenen Bereichen gerecht zu werden.
Vorteil:
Höhere Drehmoment-Inertienquote:Hybrid-Kugelschraub-Schrittmotoren haben ein hohes Drehmoment-Inertia-Verhältnis, was bedeutet, dass sie in Bezug auf Größe und Gewicht ein erhebliches Drehmoment liefern können.Dies macht sie ideal für Anwendungen, die ein hohes Drehmoment in einem kompakten Formfaktor erfordern, wie Robotik, CNC-Maschinen und Automatisierungssysteme.
Höhere Beschleunigung und Verzögerung:Diese Motoren können schnell beschleunigen und verlangsamen und ermöglichen so schnelle und präzise Bewegungen.Die geringe Trägheit des Rotors und das hohe Drehmoment ermöglichen es dem Motor, schnell auf Steuersignale zu reagieren, was zu schnelleren Start-Stopp-Zeiten und einer verbesserten Gesamtleistung des Systems führt.
Schlankes Mikrostepping:Hybride Kugelschraubschrittmotoren eignen sich gut für den Mikroschrittbetrieb, der eine feinere Auflösung und eine reibungslosere Bewegungssteuerung ermöglicht.Microstepping unterteilt jeden vollständigen Schritt in kleinere UnterschritteDiese Eigenschaft ist besonders für Anwendungen von Vorteil, bei denen eine reibungslose und präzise Bewegung erforderlich ist.mit einer Leistung von mehr als 100 W.
Niedrige Gegenreaktion:Der Kugelschraubmechanismus in diesen Motoren hilft, Rückschlag zu minimieren, der das Spiel oder die Freiheit zwischen dem Rotor und der Last ist.Da bei Richtungswechseln oder Rückwärtsbewegung nur minimale Bewegungsverluste auftretenDies ist für Anwendungen von entscheidender Bedeutung, die eine präzise und wiederholbare Positionierung erfordern, wie z. B. Pick-and-Place-Maschinen und optische Systeme.
Hohe dynamische Reaktion:Die Kombination des Hybrid-Schrittmotors und des Kugelschraubmechanismus ermöglicht eine hohe dynamische Reaktion, was bedeutet, dass der Motor Änderungen des Steuersignals schnell und genau verfolgen kann.Diese Reaktionsfähigkeit ist für Anwendungen, die schnelle Geschwindigkeitsänderungen erfordern, unerlässlich, Richtung oder Position, wie beispielsweise Hochgeschwindigkeitsbearbeitung und dynamische Bewegungssteuerung.
Wärmeeffizienz:Die Hybrid-Schrittmotoren mit Kugelschraube sind so konzipiert, dass sie eine gute thermische Effizienz aufweisen und eine effektive Wärmeableitung während des Betriebs ermöglichen.Dies verhindert eine Überhitzung und sorgt für eine stabile Motorleistung, auch bei längerer Anwendung oder bei anspruchsvollen Anwendungen.
Kostenwirksame Lösung:Hybride Kugelschraubschrittmotoren bieten eine kostengünstige Lösung für Anwendungen, die hohe Präzision und Drehmoment erfordern.Hybrid-Schrittmotoren bieten ein Gleichgewicht zwischen LeistungSie sind oft die bevorzugte Wahl für Anwendungen, bei denen die Kosten ein wichtiger Faktor sind, ohne dabei auf Qualität und Leistung zu verzichten.
Anforderungen an die Auswahl des Motors:
Bewegung/Anbaurichtung
¢Lastanforderungen
¢Bedingungen für den Schlaganfall
Anforderungen an die Endbearbeitung
Genauigkeitsanforderungen
Anforderungen an die Rückmeldung des Kodierer
Anforderungen an die manuelle Anpassung
¢Umweltanforderungen
