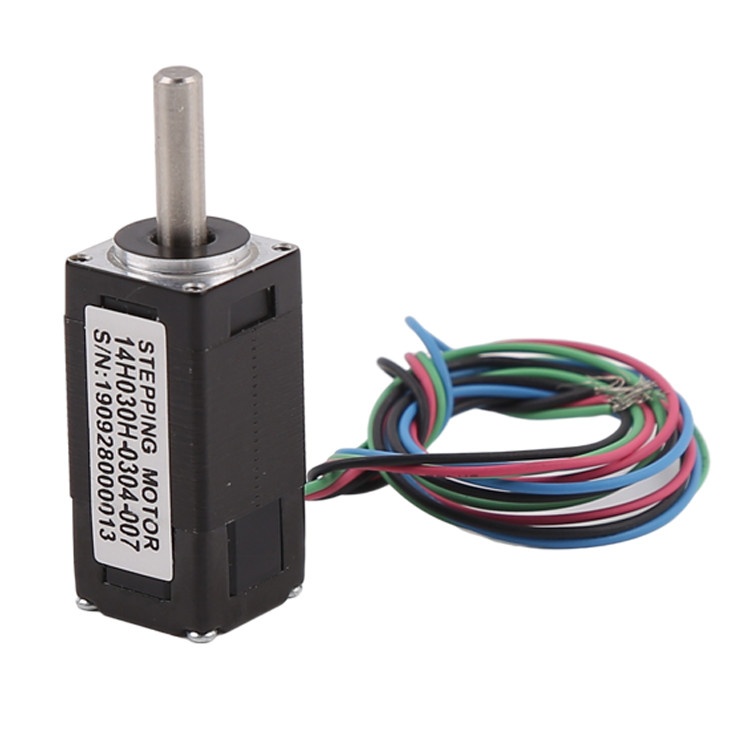

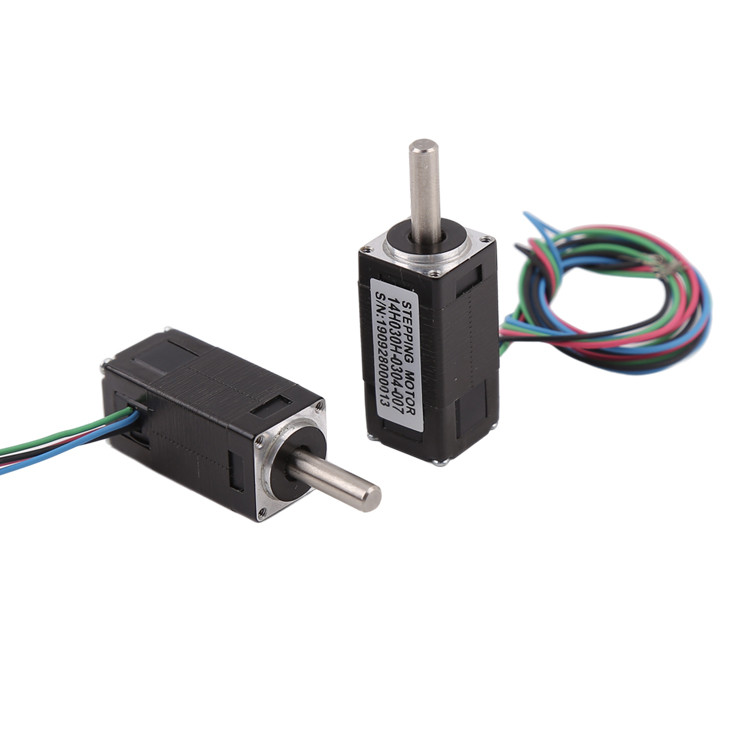

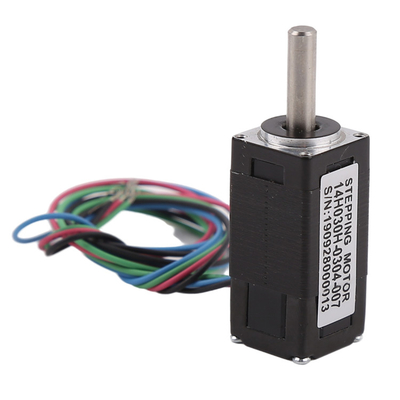

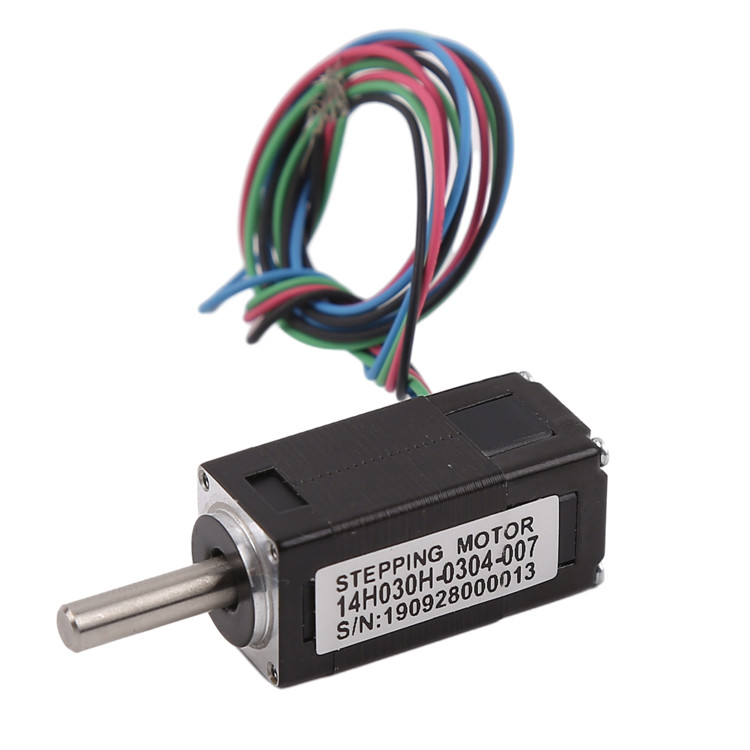

NEMA 6 Hochpräzisions-Zwei-Phase-4-Draht 14 mm Hybrid-Schrittmotor

  • NEMA 6 High Precision Two Phase 4 Wire 14mm Hybrid Stepper Motor
  • NEMA 6 High Precision Two Phase 4 Wire 14mm Hybrid Stepper Motor
  • NEMA 6 High Precision Two Phase 4 Wire 14mm Hybrid Stepper Motor
  • NEMA 6 High Precision Two Phase 4 Wire 14mm Hybrid Stepper Motor
  • NEMA 6 High Precision Two Phase 4 Wire 14mm Hybrid Stepper Motor
  • NEMA 6 High Precision Two Phase 4 Wire 14mm Hybrid Stepper Motor
Herkunftsort China
Markenname VIC-TECH
Zertifizierung RoHS
Modellnummer 14HS
Min Bestellmenge 1 Einheit
Preis $42-54/Unit
Verpackung Informationen Das Produkt wird mit Perlenbaumwolle verpackt, und die Außenseite ist in einem Karton.
Lieferzeit 10~30 Tage, nachdem Beispielzahlung empfangen worden ist
Zahlungsbedingungen MoneyGram, Western Union, Kreditkarte, T/T, L/C
Versorgungsmaterial-Fähigkeit 100000\ Einheiten/Jahr

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype-Anwendung: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Modell Nr. 14HS Typ des Motors Hybrid-Schrittmotor
Schrittwinkel 1.8°/Step Motorgröße 14 mm ((NEMA 6)
Nr. Phasen 2 Phasen (zweipolig) Nennstrom 0.3A/Phase
Motorlänge 30 mm Mindestbestellmenge 1 Einheit
Markieren

14 mm Hybrid-Schrittmotor

,

NEMA 6 Hybrid-Schrittmotor

,

4Wire NEMA 6 Schrittmotor
Hinterlass eine Nachricht
Produkt-Beschreibung

NEMA 6 Hochpräzisionszwei-Phasen-Vier-Draht-14-mm-Hybrid-Schrittmotor

Beschreibung

Dieser NEMA6-Motor ist ein hybrider Schrittmotor mit einem relativ kleinen Durchmesser von 14 mm.
Dieser Motor ist ein hochpräziser, kleiner Hybrid-Schrittmotor mit gutem Aussehen und hervorragender Leistung.Dieser Schrittmotor kann auch ohne Schlussschlusskoder/keines Rückkopplungssystems genau gesteuert und programmiert werden.
Der NEMA 6-Schrittmotor hat einen Schrittwinkel von nur 1,8°, was bedeutet, dass er 200 Schritte benötigt, um eine Umdrehung zu vollenden.
Die Umgebungstemperatur beträgt 20°C bis 50°C.
Die Lebensdauer beträgt mehr als 6000 Stunden.
Wenn Sie Fragen zum Motor haben, wenden Sie sich bitte an uns, um professionellen Support zu erhalten.

Parameter

Schrittwinkel 10,8° ± 5%
Anzahl der Phasen Phase 2
Nennspannung 6.6V
Strom/Phase ((A/Phase) 0.3A ((Spitzenwert))
Haltemoment 00,058 kg-cm Min.
Phasenwiderstand 22Ω±10% ((20°C)
Phaseinduktivität 4.2mH±20% ((1Hz 1V RMS)
Dielektrische Festigkeit AC 500V/5mA max.
Trägheit des Rotors 5.8g-cm2
Gewicht 00,03 Kilo
Isolationsklasse B ((130°) Temperaturanstieg80K Max.

Entwurfszeichnung

fsf 1

Grundkonstruktion von NEMA-Schrittmotoren

fds 2

Anwendung des Hybrid-Schrittmotors

Aufgrund der hohen Auflösung von Hybrid-Schrittmotoren (200 oder 400 Schritte pro Umdrehung) werden sie häufig für Anwendungen mit hoher Präzision verwendet, wie z. B.:
3D-Druck
Industrielle Steuerung (CNC, automatische Fräsmaschinen, Textilmaschinen)
Computerperipheriegeräte
Verpackungsmaschine
Und andere automatische Systeme, die eine hohe Präzisionssteuerung erfordern.

rwe 3

Anwendungsbeschreibungen zu Hybrid-Schrittmotoren

Die Kunden sollten sich an das Prinzip halten, dass sie zuerst die Schrittmotoren auswählen und dann den Treiber auf der Grundlage des vorhandenen Schrittmotors auswählen
Es ist am besten, einen Hybrid-Schrittmotor nicht im Vollstufen-Fahrmodus zu betreiben, und die Vibration ist bei Vollstufen-Fahren größer.
Wir empfehlen, dass die Drehzahl nicht mehr als 1000 Rpm (6666 PPS bei 0,9 Grad), vorzugsweise zwischen 1000-3000 PPS (0,9 Grad),und es kann mit einem Getriebe befestigt werden, um seine Geschwindigkeit zu senkenDer Motor hat bei geeigneter Frequenz einen hohen Wirkungsgrad und geringen Lärm.
Aus historischen Gründen verwendet nur der Motor mit einer Nennspannung von 12 V 12 V. Eine andere Nennspannung auf der Konstruktionszeichnung ist nicht gerade die am besten geeignete Antriebsspannung für den Motor.Der Kunde sollte die geeignete Antriebsspannung und den geeigneten Treiber nach eigenen Anforderungen auswählen..
Wenn der Motor mit hoher Geschwindigkeit oder großer Last betrieben wird, startet er in der Regel nicht direkt bei der Arbeitsgeschwindigkeit.Der Motor verliert keine Schritte., und zweitens kann es Lärm reduzieren und die Positionierungsgenauigkeit verbessern.
Der Motor darf nicht im Schwingungsbereich unter 600 PPS betrieben werden.
Wenn der Motor unter 600 PPS (0,9 Grad) arbeitet, sollte er mit geringem Strom, großer Induktivität und geringer Spannung angetrieben werden.
Für Lasten mit einem großen Trägheitsmoment sollte ein Großmotor ausgewählt werden.
Wenn eine höhere Präzision erforderlich ist, könnte dies durch Hinzufügen eines Getriebes, Erhöhung der Motordrehzahl oder Verwendung eines Unterteilungsantriebs gelöst werden.Aber der Preis für das gesamte System ist relativ teuer, so dass es selten verwendet wird.
Größe des Schrittmotors:
Wir haben derzeit 20mm ((NEMA8), 28mm ((NEMA11), 35mm ((NEMA14), 42mm ((NEMA17), 57mm ((NEMA23), 86mm ((NEMA34) Hybrid-Schrittmotoren.wenn Sie einen Hybrid-Schrittmotor auswählen.

Personalisierung

Die Konstruktion des Motors kann je nach Kundenanforderung angepasst werden, einschließlich:
Durchmesser des Motors: Wir haben 6mm, 8mm, 10mm, 15mm und 20mm Durchmesser Motor
Spulenwiderstand/Nennspannung: Der Spulenwiderstand ist einstellbar und mit höherem Widerstand ist die Nennspannung des Motors höher.
Die Auslegung der Halterung/die Länge der Schraube: Wenn der Kunde eine längere/kürzere Halterung wünscht, mit spezieller Auslegung wie Montagelöchern, ist sie einstellbar.
PCB + Kabel + Anschluss: PCBs Design, Kabellänge und Anschlussschwung sind alle einstellbar, sie können in FPC umgewandelt werden, wenn Kunden dies benötigen.

rew 4

Vorlaufzeit

Wenn wir Proben auf Lager haben, können wir die Proben in 3 Tagen versenden.
Wenn wir keine Proben auf Lager haben, müssen wir sie produzieren, die Produktionszeit beträgt etwa 20 Kalendertage.
Bei der Massenproduktion hängt die Lieferzeit von der Bestellmenge ab.

Zahlungsmethode und Zahlungsbedingungen

Für Proben akzeptieren wir im Allgemeinen Paypal oder Alibaba.
Für die Massenproduktion akzeptieren wir T/T-Zahlung.
Für die Proben erheben wir die volle Zahlung vor der Produktion.
Für die Massenproduktion können wir 50% Vorauszahlung vor der Produktion akzeptieren und die restlichen 50% vor dem Versand einholen.
Nachdem wir mehr als 6 Mal bestellt haben, könnten wir andere Zahlungsbedingungen wie A / S (nach Sicht) aushandeln.

Häufig gestellte Fragen

1Wie lange dauert die Lieferzeit für große Bestellungen?
Die Vorlaufzeit für die Bestellung von Proben beträgt etwa 15 Tage, die Vorlaufzeit für die Bestellung von Massenbestellungen beträgt 25-30 Tage.

2Akzeptieren Sie kundenspezifische Dienstleistungen?
Wir akzeptieren Produkte, die individuell angepasst werden können, einschließlich des Motorparameters, der Art des Leiters, der Ausgangswelle usw.

3Ist es möglich, diesem Motor einen Encoder hinzuzufügen?
Für diesen Motor können wir einen Encoder an der Motorenverschleißkappe anbringen.
