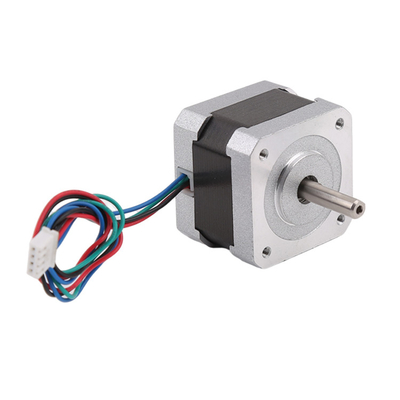

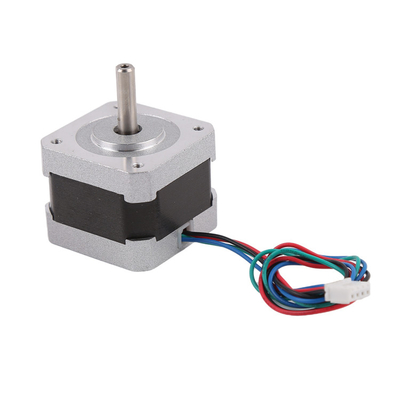

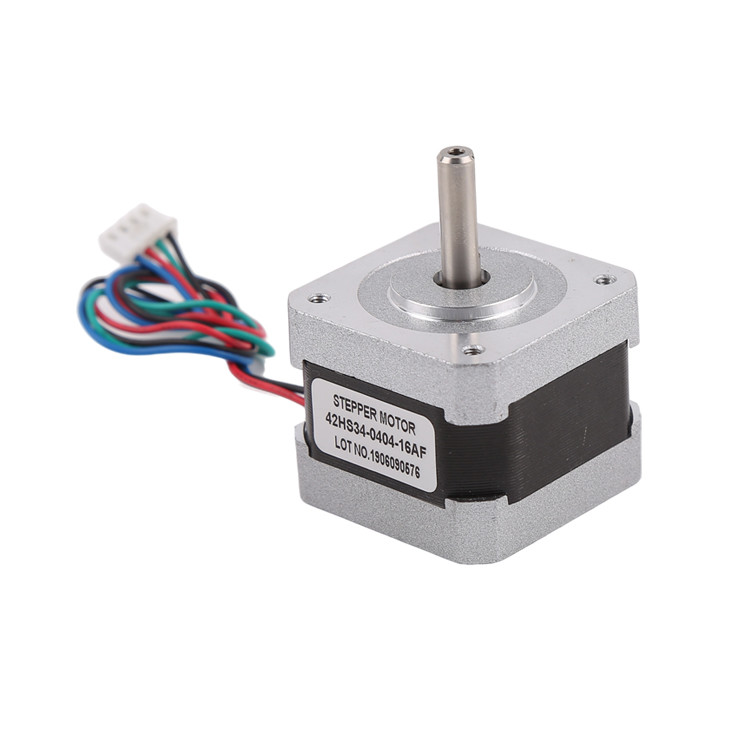

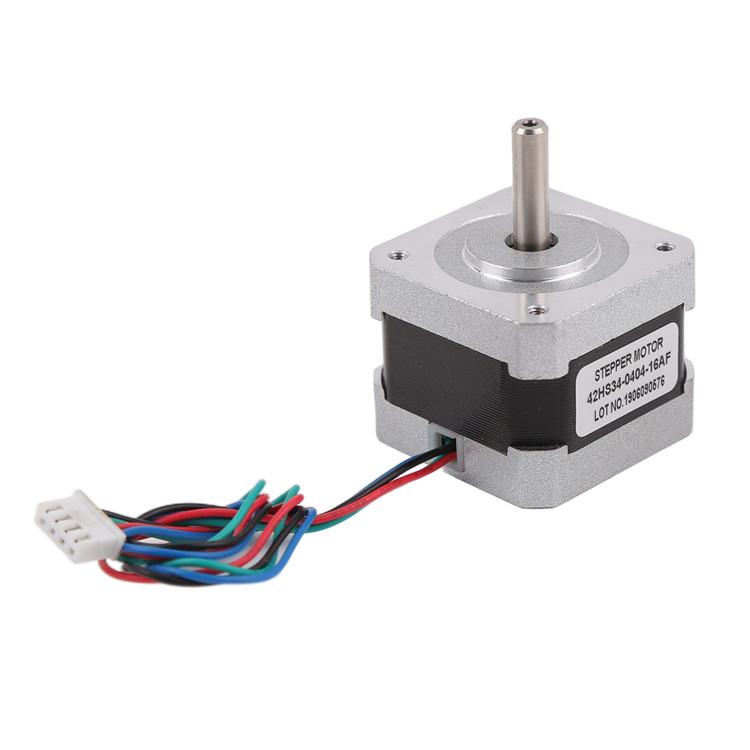

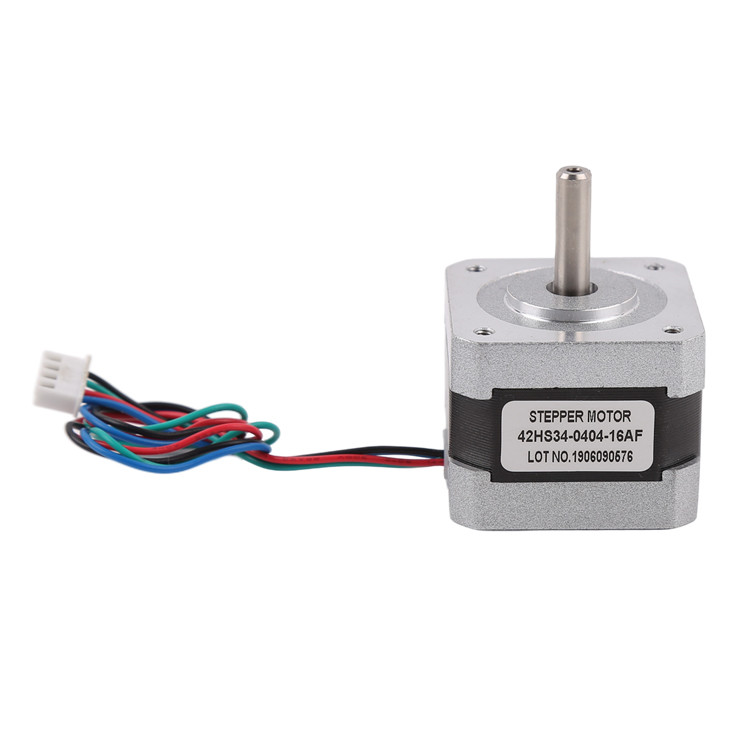

Hochpräzisions 42 mm Schrittmotor NEMA 17 Hybrid-Schrittmotor

  • High Precision 42mm Stepper Motor NEMA 17 Hybrid Stepper Motor
  • High Precision 42mm Stepper Motor NEMA 17 Hybrid Stepper Motor
  • High Precision 42mm Stepper Motor NEMA 17 Hybrid Stepper Motor
  • High Precision 42mm Stepper Motor NEMA 17 Hybrid Stepper Motor
  • High Precision 42mm Stepper Motor NEMA 17 Hybrid Stepper Motor
  • High Precision 42mm Stepper Motor NEMA 17 Hybrid Stepper Motor
Herkunftsort China
Markenname VIC-TECH
Zertifizierung RoHS
Modellnummer 42HS
Min Bestellmenge 1 Einheit
Preis $8.00 - $15.00 / Units
Verpackung Informationen Das Produkt wird mit Perlenbaumwolle verpackt, und die Außenseite ist in einem Karton.
Lieferzeit 10~30 Tage, nachdem Beispielzahlung empfangen worden ist
Zahlungsbedingungen MoneyGram, Western Union, Kreditkarte, T/T, L/C
Versorgungsmaterial-Fähigkeit 100000\ Einheiten/Jahr

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype-Anwendung: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Typ des Motors Hybrid-Schrittmotor Schrittwinkel 00,9° oder 1,8°
Motorgröße 42 mm ((NEMA 17) Nr. Phasen 2 Phasen (zweipolig)
Nennstrom 0.4 ~ 1.68A/Phase Motorlänge 25 bis 60 mm
Mindestbestellmenge 1 Einheit
Markieren

Schrittmotor NEMA 17 42mm

,

Hybrid 42 mm Schrittmotor

,

Zwei-Phasen-Hybrid-Schrittmotor
Hinterlass eine Nachricht
Produkt-Beschreibung

High-Precision 42mm Schrittmotor NEMA 17 Hybrid Schrittmotor

Beschreibung

Dies ist ein NEMA 17 42mm Durchmesser Hybrid Schrittmotor.
Wir haben: 20mm, 28mm, 35mm, 39mm, 57mm, 60mm, 86mm, 110mm, 130mm zusätzlich zu 42mm Durchmesser, diese Motoren können mit Getriebe abgestimmt werden.
Motorhöhe: 25mm, 28mm, 34mm, 40mm, 48mm, 60mm, je höher die Motorhöhe, desto höher das Drehmoment, Kunden wählen je nach ihren Bedürfnissen.

Die Anwendungsbereiche sind ebenfalls breit, wie Roboter, industrielle elektronische Automatisierungsgeräte, medizinische Geräte, Werbegeräte, Druckmaschinen, Textilmaschinen und so weiter.
Derzeit haben wir in mehr als 20 Länder wie USA, Deutschland, Italien, Spanien, Großbritannien, Mexiko, Brasilien usw. exportiert.
Wenn Sie an unseren Produkten interessiert sind, können Sie uns bitte kontaktieren.

fdsf 1

Parameter

Schrittwinkel

(- Nein.)

Motorlänge

(mm)

Haltemoment

(kg*cm)

Strom

/phase

(A/Phase)



Widerstand

(Ohm/phase)

Induktivität

(mH/Phase)

Nr. der

Leiter

Drehträglichkeit

(g*cm)2)

Gewicht

(Kg)
1.8 25 1.8 0.4 24 36 4 20 0.15
1.8 28 1.5 0.5 20 21 4 24 0.2
0.9 34 2.2 1.33 2.1 4.2 4 35 0.22
1.8 34 1.6 0.95 4.2 2.5 6 34 0.22
0.9 40 2.6 1.2 3.3 3.4 6 54 0.28
1.8 40 3.6 1.68 1.65 3.2 4 54 0.28
0.9 48 3.17 1.2 3.3 4 6 68 0.38
1.8 48 4.4 1.68 1.65 2.8 4 68 0.38
0.9 60 5.5 1.68 1.65 5 4 106 0.55
1.8 60 5.6 1.2 6 7 6 102 0.55

Die obigen Parameter sind Standardprodukte zur Referenz, der Motor kann nach Kundenanforderung angepasst werden.

Entwurfszeichnung

dfdsfs 2

Grundkonstruktion von NEMA-Schrittmotoren

dfsds 3

Anwendung des Hybrid-Schrittmotors

Aufgrund der hohen Auflösung von Hybrid-Schrittmotoren (200 oder 400 Schritte pro Umdrehung) werden sie häufig für Anwendungen mit hoher Präzision verwendet, wie z. B.:
3D-Druck
Industrielle Steuerung (CNC, automatische Fräsmaschinen, Textilmaschinen)
Computerperipheriegeräte
Verpackungsmaschine
Und andere automatische Systeme, die eine hohe Präzisionssteuerung erfordern.

rwe 3

Anwendungsbeschreibungen zu Hybrid-Schrittmotoren

pro2

Personalisierung

Die Konstruktion des Motors kann je nach Kundenanforderung angepasst werden, einschließlich:
Durchmesser des Motors: Wir haben 6mm, 8mm, 10mm, 15mm und 20mm Durchmesser Motor
Spulenwiderstand/Nennspannung: Der Spulenwiderstand ist einstellbar und mit höherem Widerstand ist die Nennspannung des Motors höher.
Die Auslegung der Halterung/die Länge der Schraube: Wenn der Kunde eine längere/kürzere Halterung wünscht, mit spezieller Auslegung wie Montagelöchern, ist sie einstellbar.
PCB + Kabel + Anschluss: PCBs Design, Kabellänge und Anschlussschwung sind alle einstellbar, sie können in FPC umgewandelt werden, wenn Kunden dies benötigen.

rew 4

Vorlaufzeit

Wenn wir Proben auf Lager haben, können wir die Proben in 3 Tagen versenden.
Wenn wir keine Proben auf Lager haben, müssen wir sie produzieren, die Produktionszeit beträgt etwa 20 Kalendertage.
Bei der Massenproduktion hängt die Lieferzeit von der Bestellmenge ab.

Zahlungsmethode und Zahlungsbedingungen

Für Proben akzeptieren wir im Allgemeinen Paypal oder Alibaba.
Für die Massenproduktion akzeptieren wir T/T-Zahlung.
Für die Proben erheben wir die volle Zahlung vor der Produktion.
Für die Massenproduktion können wir 50% Vorauszahlung vor der Produktion akzeptieren und die restlichen 50% vor dem Versand einholen.
Nachdem wir mehr als 6 Mal bestellt haben, könnten wir andere Zahlungsbedingungen wie A / S (nach Sicht) aushandeln.

Häufig gestellte Fragen

1Wie lange dauert die Lieferzeit für große Bestellungen?
Die Vorlaufzeit für die Bestellung von Proben beträgt etwa 15 Tage, die Vorlaufzeit für die Bestellung von Massenbestellungen beträgt 25-30 Tage.

2Akzeptieren Sie kundenspezifische Dienstleistungen?
Wir akzeptieren Produkte, die individuell angepasst werden können, einschließlich des Motorparameters, der Art des Leiters, der Ausgangswelle usw.

3Ist es möglich, diesem Motor einen Encoder hinzuzufügen?
Für diesen Motor können wir einen Encoder an der Motorenverschleißkappe anbringen.
