Bipolar-Antrieb 20 mm Mikroschleifmotor Schrittmotor Schraube 66 mm Schlag Linearmotoren Eigenschaften für Automaten

Bipolarantrieb 20 mm Mikroschleifmotor Schrittmotor Schraube 66 mm Schlag LinearmotorenMerkmale:

SM20-66L ist ein Präzisions-Mikro-Schrittmotor, die Ausgangswelle hat eine Schraube mit einem Abstand von 0,5 mm, und die Schraube und die Schraube, die von der Schraube unterstützt werden, drehen sich in Schub.
Mini-Karosserie, 10N Schub, 75mm Schlag, 0,0277mm Verschiebung pro Schritt, und kann innerhalb von 3,5 Sekunden am schnellsten abgeschlossen werden.
Aufgrund seiner geringen Größe, hoher Präzision und einfacher Steuerung ist dieses Mikroschritt
Da die Ausgangswelle des Motors eine Schraubschraube ist, treibt die Schraubschraube während der Drehung der Schraubschraube den Schieberegler hin und her.Dies bietet bequem Aktionen wie vorwärts und zurückDarüber hinaus kann der Schrittmotor die Geschwindigkeit, die Anzahl der Drehungen usw. präzise steuern, was auch die Bewegungsgeschwindigkeit des Schiebereglers bestimmt,und die Bewegungsstellung genau steuerbar istDie Positionierungsgenauigkeit kann innerhalb von 0,05 mm gesteuert werden.
Aufgrund der oben genannten Eigenschaften werden solche Motoren in Schönheitsgeräten, Präzisionsmedizingeräten, Verkaufsautomaten, Schnelltests und anderen Bereichen weit verbreitet.
Der Eingangsteil des Motors ist ein Verbindungsdraht, kann aber nach Bedarf des Kunden in Form von Verbindungsdraht, PCB, FPC usw. verändert werden.
Montageklammern können nach Kundenanforderungen angepasst werden

Hauptanwendung

1)Verkaufsautomaten

2) Optische Geräte

3) Präzisionsmedizinische Geräte

4)Schönheitsgeräte

Andere Anwendungen der Präzisionskontrolle

20 mm M3 Schraubschieber-SchrittmotorSpezifikationen:

Zeichnung eines Schrittmotors mit 20 mm Kunststoffschieberegler mit 66 mm Schlag:

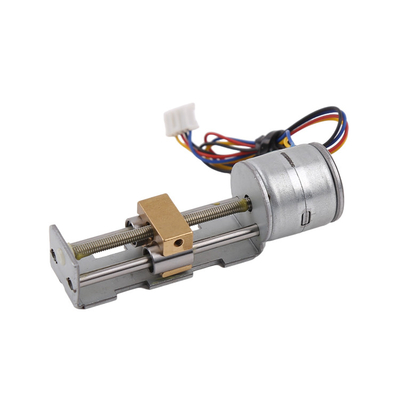

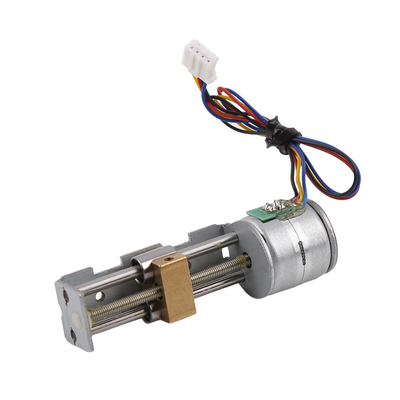

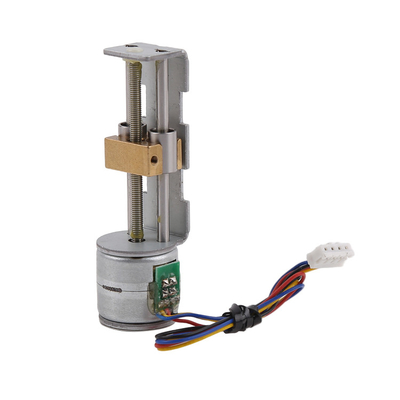

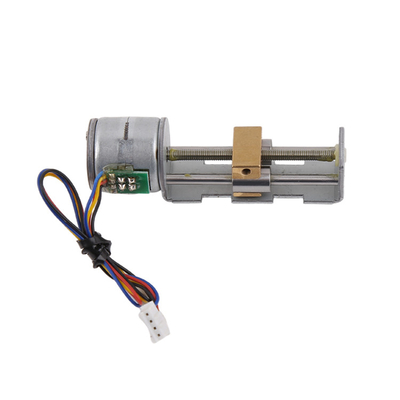

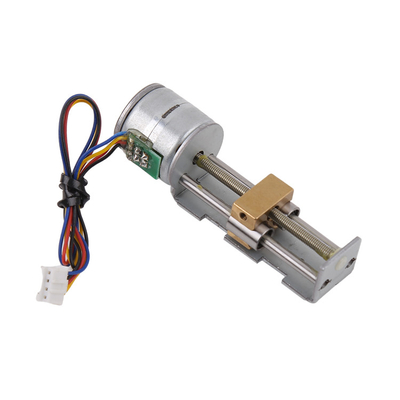

Produktanzeige für einen 20 mm-Schieberangstmotor aus Kunststoff:

Kunden können Inhalte anpassen:

1In Bezug auf den Außendurchmesser des Produkts können unterschiedliche Größen wie 6 8 10 15 20 25 mm je nach Nutzungsklima des Kunden, Raumfestigkeit usw. ausgewählt werden.

2. Die Ausgangsposition des Motors kann innerhalb eines 360°-Bereichs frei gewählt werden, um die Anforderung der Installation im besten Zustand zu erfüllen.PCB, FPC-Nalle-Stift.

2Nach den Anforderungen der Kunden kann der effektive Schlag des Motors innerhalb eines bestimmten Bereichs angepasst werden, hauptsächlich unter Berücksichtigung des Durchmessers und der Länge der Schraube.

Normalerweise kann die maximale Länge der M2-Schraube 50 mm, die M3-Schraube 100 mm und die M4-Schraube 100 mm betragen.Die Verwendung einer Schraube mit einem zu großen Durchmesser für einen kleinen Motor verbraucht viel Energie, so daß bei der Auswahl eines Motors umfassende Überlegungen vorgenommen werden sollten.

4Das Material des Schiebereglers besteht in der Regel aus Kunststoff, der leicht zu formen und wirtschaftlich ist.

Wenn der Kunde eine spezielle Umgebung und spezielle Anforderungen hat, kann der Schieberegler auch aus Metallteilen hergestellt werden.

Natürlich werden die Kosten relativ hoch sein, was nach den Anforderungen des Kunden an Form und Größe des Schiebereglers bestimmt wird.
