10 mm Mikroschleifmaschine 5 V Gleichspannschraube für Automaten

10mm Mikroschleifmotor 5V Gleichstrom-Schraubschrauber für Automaten, optische Instrumente, Präzisionsmedizinische Geräte

10 mm Durchmesser Mikroschleifschrauber Schraublänge 26,4 mm Mikroschleifschrauber Schrittmotor Kupferschleifschrauber mit Klammer Linear Stepper Motor

VSM1069 ist ein Präzisions-Mikro-Schrittmotor, der die Ausgangswelle mit einem Schraubwinkel von 0,4 mm durch die Schraube und den Schraubstäbchen unterstützt, um die Schraube in einen Schub zu drehen.
Der Grundschrittwinkel des Motors beträgt 18 Grad, der Motor läuft jede Woche 20 Schritte, so dass die Auflösung der Verschiebung 0,02 mm erreichen kann, um den Zweck der Präzisionssteuerung zu erreichen.
Aktorenaspekte, die sich mit einem Unterteilungsantrieb verbinden.
Aufgrund seiner geringen Größe, hoher Präzision, einfacher Steuerung und anderer hervorragender Eigenschaften wird dieser Mikro-Schrittmotor häufig in der Kamera, optischen Instrumenten, Objektiven,Präzisionsmedizinische Geräte, automatische Türschlösser und andere Felder.
Der Motor-Eingangsteil des FPC, kann aber nach Kundenwunsch in eine Verbindungsleitung Nadel, PCB und andere Formen geändert werden.
Die Befestigungsstütze kann nach Wunsch des Kunden geändert werden.

Dies ist eine Art Schrittmotor, der mit einer Halterung, einer Schraube und einem relativen Bewegungsschieber ausgestattet ist.

Da die Ausgangswelle des Motors eine Schraube ist, treibt die Schraube während der Drehung der Schraube den Schieberegler nach vorne und zurück.Aktionen wie Vorstoßen und Zurückziehen können bequem bereitgestellt werdenDarüber hinaus kann der Schrittmotor die Drehgeschwindigkeit, die Anzahl der Drehungen usw. genau steuern, was auch die Bewegungsgeschwindigkeit des Schiebers bestimmt,und die Bewegungsposition ist genau und steuerbar. Und die Positionsgenauigkeit kann bis auf 0,05 mm gesteuert werden.

Aufgrund der oben genannten Eigenschaften werden solche Motoren in Schönheitsgeräten, medizinischer Ausrüstung, Automaten, Schnellinspektionen und anderen Bereichen weit verbreitet.

Hauptanwendung

1)Verkaufsautomaten

2) Optische Geräte

3) Präzisionsmedizinische Geräte

4)Schönheitsgeräte

Andere Anwendungen der Präzisionskontrolle

10 mm M2 Schraubschleifer SchrittmotorSpezifikationen:

Zeichnung eines Schrittmotors mit 10 mm Kunststoffschieberegler mit 26,4 mm Schlag:

VSM1069 ist ein spezieller wertvoller Mikro-Schrittmotor (oder sagen wir linearer Schrittmotor) mit einer Halterung und einem beweglichen Schieberegler (wenn der Motor dreht, bewegt sich der Schieberegler vorwärts oder rückwärts),Die Bewegungsgeschwindigkeit kann durch die wertvolle Mikro-Schrittmotor-Antriebspulsfrequenz gesteuert werden, kann die bewegliche Entfernung durch die kostbare Mikro-Schrittmaschine Fahrimpulsnummer gesteuert werden. Für diesen typischen Motor, wenn der Motor Fahrt 2-2 Phase, 1 Impuls machen die Rutsche bewegen 0,02 mm.Die Grundrutsche ist eine schwarze Plastik-Einheit (POM), wie das Foto zeigt., auch die Folie kann in jeder Form angepasst werden.

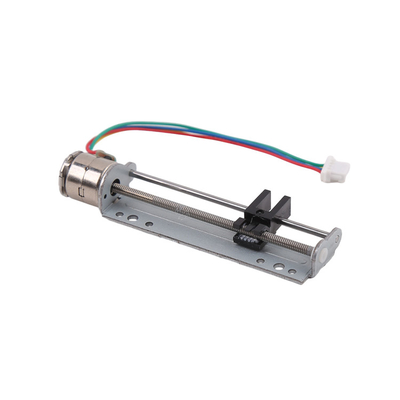

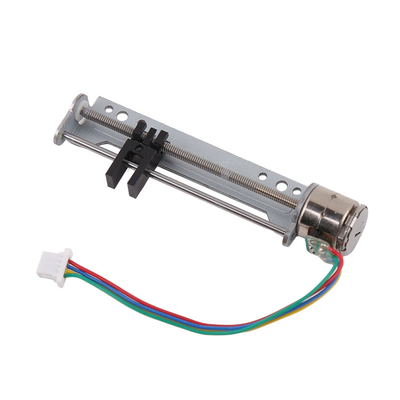

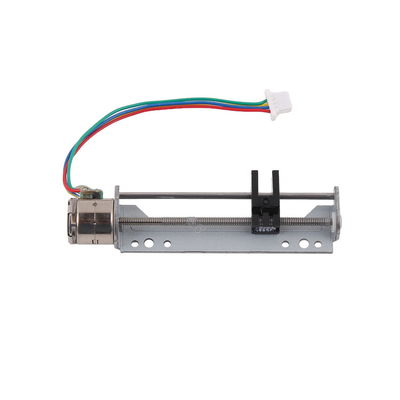

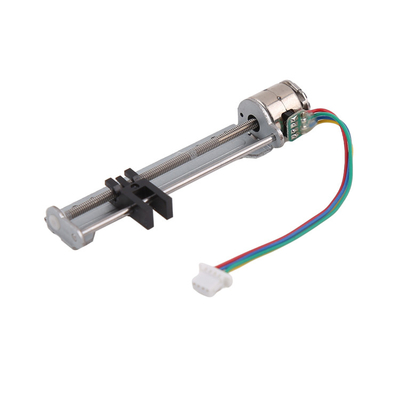

Produktanzeige für einen 10 mm-Schieberangst-Schrittmotor aus Kunststoff:

10 mm Mikroschleifmotor Linear-Schrittmotor Schraubmotor mit Halter-Schrittmotor

Kunden können Inhalte anpassen:

1In Bezug auf den Außendurchmesser des Produkts können unterschiedliche Größen wie 6 8 10 15 20 25 mm je nach Nutzungsklima des Kunden, Raumfestigkeit usw. ausgewählt werden.

2. Die Ausgangsposition des Motors kann innerhalb eines 360°-Bereichs frei gewählt werden, um die Anforderung der Installation im besten Zustand zu erfüllen.PCB, FPC-Nalle-Stift.

2Nach den Anforderungen der Kunden kann der effektive Schlag des Motors innerhalb eines bestimmten Bereichs angepasst werden, hauptsächlich unter Berücksichtigung des Durchmessers und der Länge der Schraube.

Normalerweise kann die maximale Länge der M2-Schraube 50 mm, die M3-Schraube 100 mm und die M4-Schraube 100 mm betragen.Die Verwendung einer Schraube mit einem zu großen Durchmesser für einen kleinen Motor verbraucht viel Energie, so daß bei der Auswahl eines Motors umfassende Überlegungen vorgenommen werden sollten.

4Das Material des Schiebereglers besteht in der Regel aus Kunststoff, der leicht zu formen und wirtschaftlich ist.

Wenn der Kunde eine spezielle Umgebung und spezielle Anforderungen hat, kann der Schieberegler auch aus Metallteilen hergestellt werden.

Natürlich werden die Kosten relativ hoch sein, was nach den Anforderungen des Kunden an Form und Größe des Schiebereglers bestimmt wird.

Verpackungsdiagramm:
