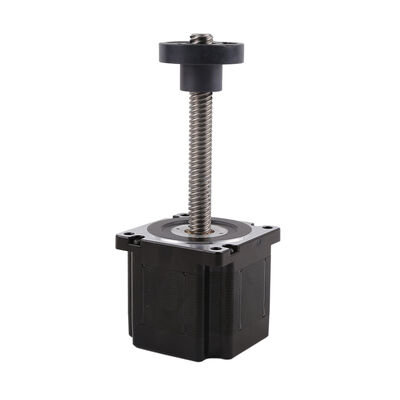

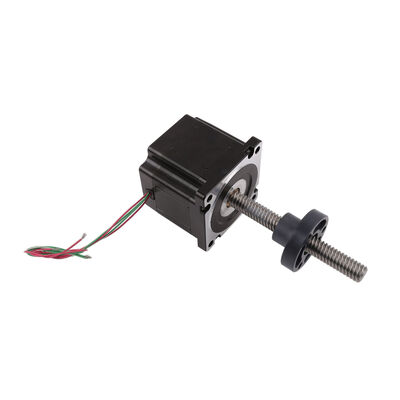

NEMA34 1,8 Schrittmotor des Gradstepperwinkels 86mm Hybridmit Schraube

  • NEMA34 1.8 Degree Stepper Angle 86mm Hybrid Stepper Motor With Screw
  • NEMA34 1.8 Degree Stepper Angle 86mm Hybrid Stepper Motor With Screw
  • NEMA34 1.8 Degree Stepper Angle 86mm Hybrid Stepper Motor With Screw
  • NEMA34 1.8 Degree Stepper Angle 86mm Hybrid Stepper Motor With Screw
  • NEMA34 1.8 Degree Stepper Angle 86mm Hybrid Stepper Motor With Screw
Place of Origin China
Markenname Vic-Tech motor
Zertifizierung RoHS
Model Number HS86C0905
Minimum Order Quantity 1 pc
Preis $120~$155/Unit
Packaging Details The product is packed with pearl cotton, and the outside is in a carton. Most bulk products use pallets for easy transportation and product protection
Delivery Time 3~15 days
Payment Terms T/T, D/P
Supply Ability 100000/month

Treten Sie mit mir für freie Proben und Kupons in Verbindung.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype-Anwendung: sales10@aixton.com

Wenn Sie irgendein Interesse haben, leisten wir 24-stündige Online-Hilfe.

x
Produktdetails
Motor Type Hybrid Stepper Motor Motor Size 86mm (NEMA34)
Step Angle 1.8° Minimal Thru 50KG
Lead Screw Type Trapezoidal Screw Phase Resistance 1.6Ω/phase
Hervorheben

NEMA34 Hybrid-Schrittmotor mit Schraube

,

86 mm Schrittmotor mit 1

,

8 Grad Winkel
Hinterlass eine Nachricht
Produkt-Beschreibung

NEMA34 1,8-Grad-Schrittwinkel-Schrittmotor 86 mm Hybrid-Schrittmotor mit Schraube



Beschreibung:



Dies ist ein 86-mm-Hybrid-Schrittmotor mit Trapezgewindespindel.

Sein Schrittwinkel beträgt 1,8 °/Schritt, und er benötigt 200 Schritte für eine Umdrehung.

Seine Gewindesteigung beträgt 12,7 mm, was bedeutet, dass sich die Mutter bei einer Umdrehung des Motors um 12,7 mm bewegt.

Daher ist die Schrittlänge = Steigung/200 Schritte = 0,0635/Schritt, was bedeutet, dass die Führungsmutter bei einem vollen Schritt des Motors eine lineare Bewegung von 0,0635 mm ausführt.

Die Mutter besteht aus selbstschmierendem Kunststoffmaterial (PPS) und hält sowohl hohen Schubkräften als auch geringer Reibung stand.





Motorparameter:

Modell-Nr. SM86C0905
Motorgröße 86 mm
Phasenanzahl 2 Phasen (bipolar)
Phasenstrom 3,12 A/Phase
Phasenwiderstand 1,6 Ω/Phase
Phaseninduktivität 8,8 mH ± 20 %
Minimaler Schub (bei 300 PPS) 50 kg



Gewindespindelparameter:

Gewindespindeltyp Trapezgewindespindel
Gewindespindelmodell-Nr. Tr15.875*12.7-4
Außendurchmesser 15,875 mm
Steigung 12,7 mm
Gänge 4
Teilung 3,175 mm
Schrittlänge 0,0635 mm/Schritt



Konstruktionszeichnung:



NEMA34 1,8 Schrittmotor des Gradstepperwinkels 86mm Hybridmit Schraube 0

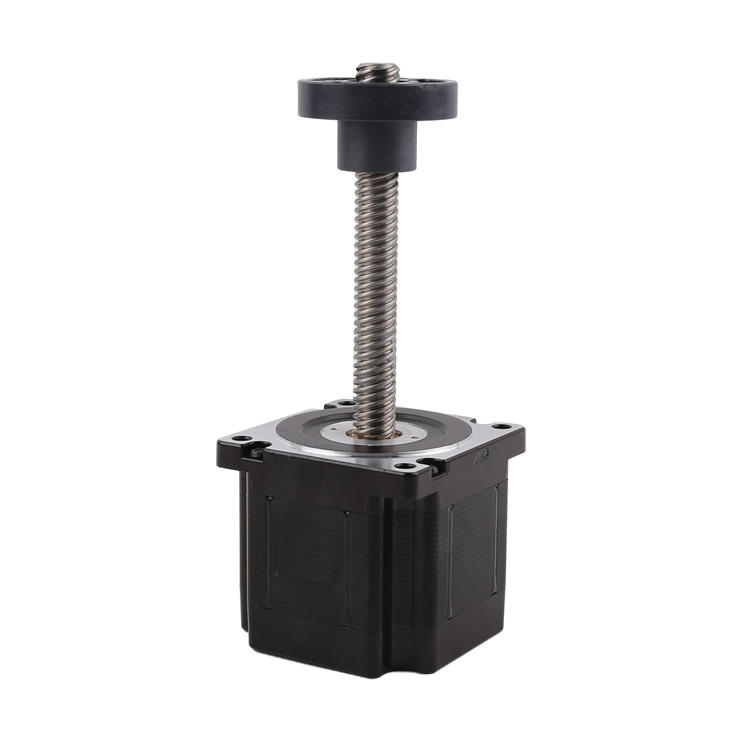

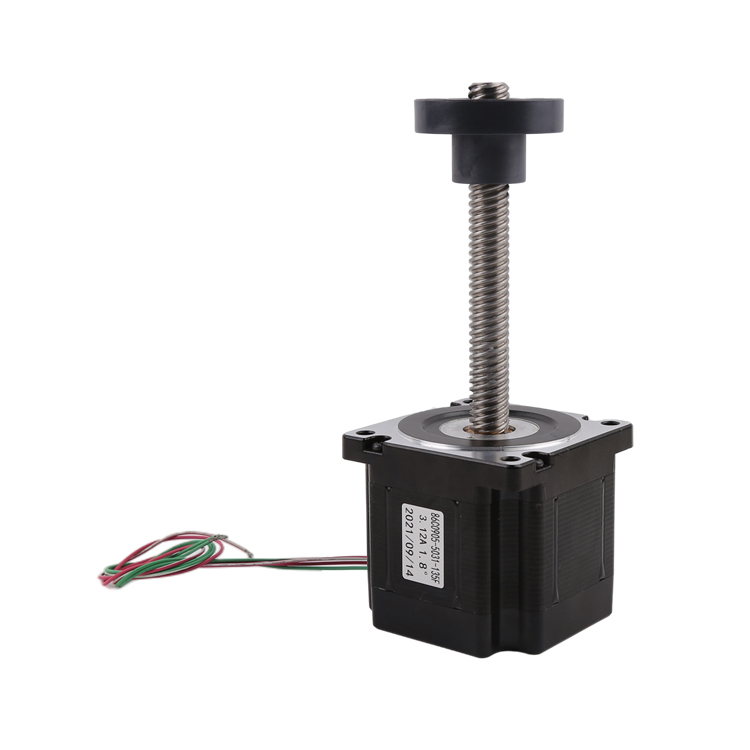

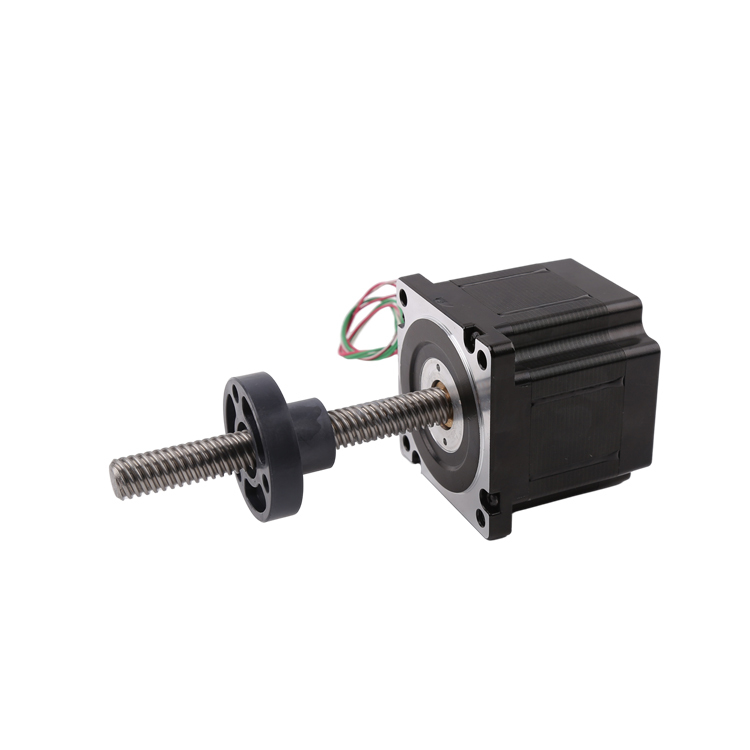

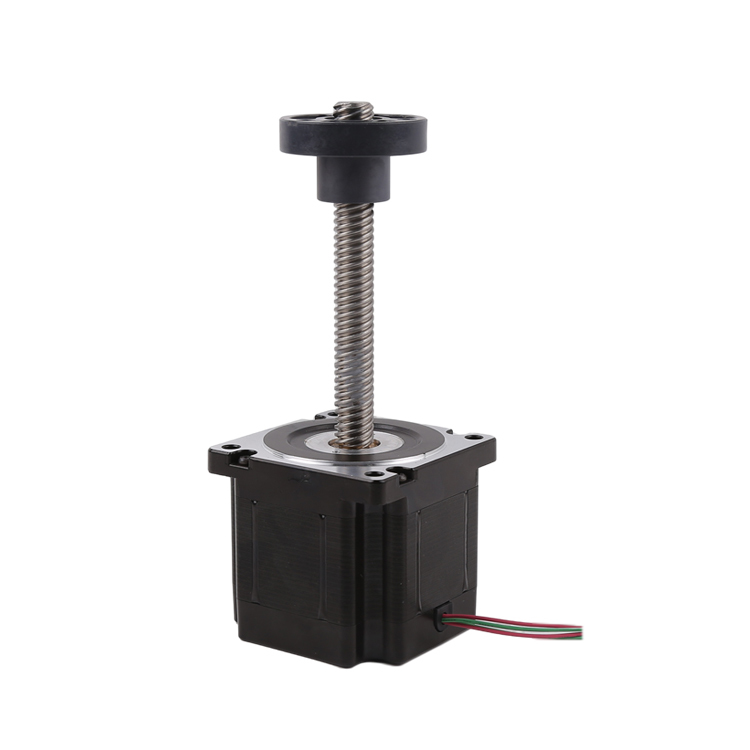

Produktdarstellung:



NEMA34 1,8 Schrittmotor des Gradstepperwinkels 86mm Hybridmit Schraube 1



Anwendung des Schrittmotors:
Schrittmotoren werden zur Präzisionssteuerung eingesetzt und sind weit verbreitet in medizinischen Geräten, 3D-Druckern, industrieller Präzisionssteuerung, Automatisierungstechnik usw.
Schrittmotoren können in jedem Mechanismus eingesetzt werden, der eine präzise Steuerung und Dreh-/Linearbewegung erfordert.


Vorteile von Schrittmotoren:
Schrittmotoren können präzise und bürstenlos gesteuert werden, auch ohne ein geschlossenes Encoder-/Rückkopplungssystem. Daher gibt es keine elektromagnetischen Störungen und Funkenprobleme. In einigen Fällen können sie Gleichstrom-Bürsten-/Bürstenlose Motoren ersetzen.
Der Schrittmotor ist einfach über den Treiber zu steuern und hat sich im Bereich der Präzisionssteuerung etabliert.
1. Präzise Steuerung und programmierbar
2. Keine elektromagnetischen Störungen und Funken
3. Kleine Größe
4. Angemessener Preis
5. Geringe Geräuschentwicklung
6. Lange Lebensdauer
